磁选机|高强磁磁选机|磁选设备|磁选机生产厂家

作者:红星机器发布时间:2011-09-05 00:00:00

磁选机简介

磁选机是使用于再利用粉状粒体中铁粉的去除,磁选设备广泛用于资源回收、木材业、矿业、窑业、化学、食品等其他工场,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也可用于煤、非金属矿、建材等物料的除铁作业,是产业界使用广泛、通用性高的机种之一。

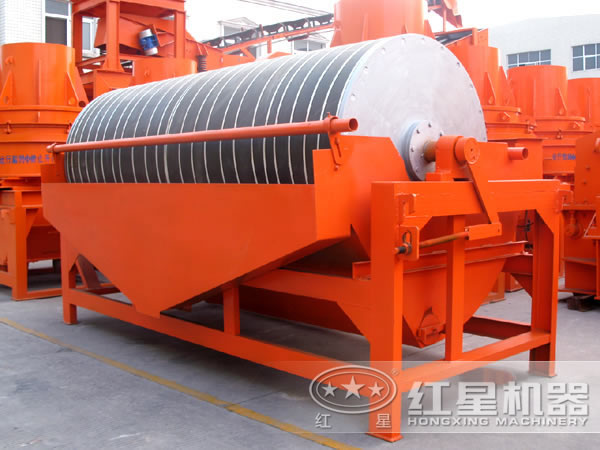

磁选机

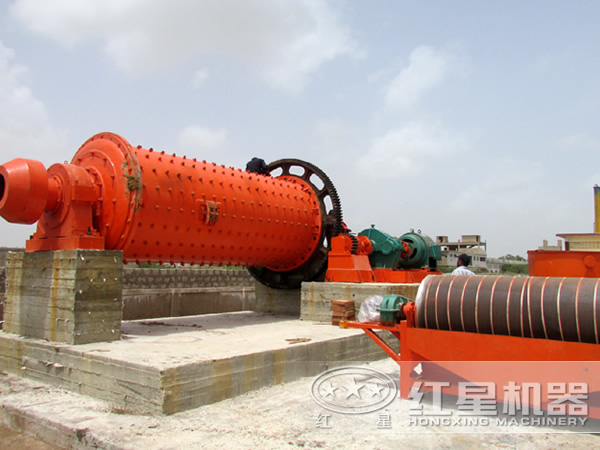

磁选机客户现场视频

磁选设备基本分类和结构

磁选设备分为干式磁选机和湿式磁选机。

该系列磁选机适用于粒度0.1-3mm的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。

该机的磁系,采用质优铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT,本磁选机具有结构简单、处理量大、操作方便、易于维护等优点。磁选机的结构特点:湿式永磁筒式磁选机主要由圆筒、磁系、槽体、传动部分四部分组成,圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连。电机通过减速机,带动圆筒作回转运动,磁系为开放式磁系,装在圆筒内。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂,扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定,槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

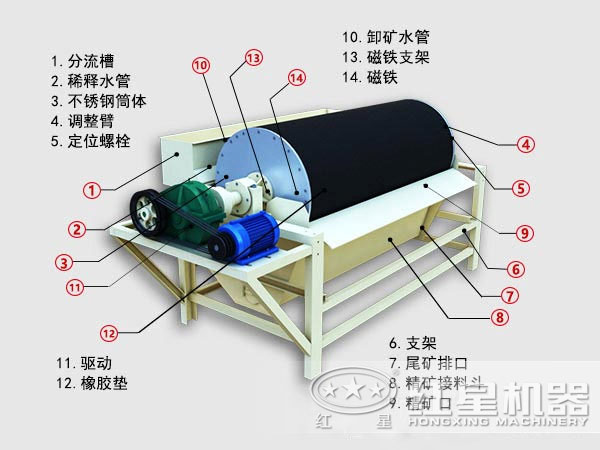

磁选机结构图片

目前磁选机的磁场强度高(实际测量)是16500GS,对褐铁矿的选别很有效。通常的强磁选机150的环一般也只能达到13500GS,因此16500GS是革命性的进步。

磁选机工作原理

磁选机工作时:矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区,在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

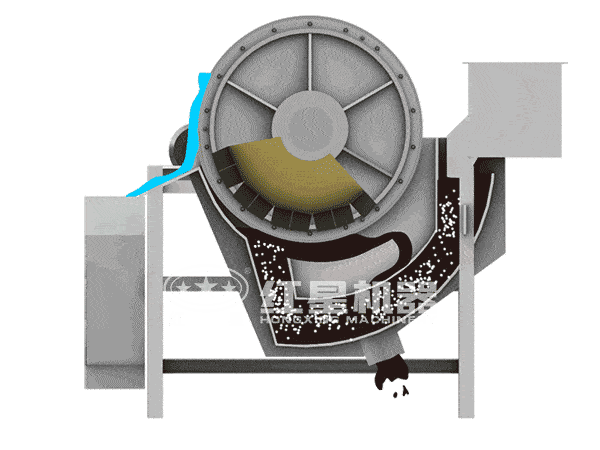

磁选机工作原理

精矿随圆筒转到磁系边缘磁力较弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的,非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

技术参数

型号 筒径mm 筒长mm 圆筒转速r/min 给料粒度mm 处理量 t/h 功率KW
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11

永磁磁力滚筒技术参数

型号 筒体尺寸(D×L)(mm) 配用皮带宽度(mm) 筒表磁场强度 入选粒度(mm) 处理能力(t/h)
XCT465 400×650 500 定做范围1600-4500高斯 <70 5
XCT565 500×650 500 <70 10
XCT665 600×650 500 <70 15
XCT68 600×800 650 <80 20
XCT758 750×800 650 定做范围1600-5500高斯 <80 25
XCT7595 750×950 800 <80 30
XCT995 900×950 800 <80 150-210
XCT10115 1000×1150 1000 <80 350-430
如果您需要磁选机的话就到我们河南红星机器来选购吧,选择我们红星机器磁选机不仅能为您带来巨大的效益,而且还能降低您的生产成本,对于消费者来说非常的划算,值得选购。

在线免费了解红星磁选机价格

磁选机生产现场

磁选机生产现场,磁场深度大、不易黏、产量较高、节能环保、寿命更久
