页岩制砂生产线设备配置及工艺流程

作者:红星机器发布时间:2016-11-07 16:48:05

页岩简介及制砂利用

页岩是一种成分较为复杂的沉积岩,我国页岩资源储量丰富,且在市场上具有较大的发展潜力,制砂是对其加工利用的一个重要方面。页岩制砂生产线是页岩制砂生产的重要工序,经加工后的页岩所具有的综合利用率有所提高,同时还可为用户带来更加有效的生产,以下为您详细介绍页岩制砂生产线设备配置。

页岩物料

页岩物料

页岩制砂生产线设备的配置

1.颚式破碎机设备

颚式破碎机是对页岩进行破碎的头道设备,破碎比大,进料粒度在120-1500mm,生产能力范围在1-2200t/h。该设备的所具有的优势有:

(1)对于破碎腔与破碎的速度进行了优化与调整,增加了设备对页岩的单位处理量,同时提高了设备的产量。

(2)通过楔块调节装置,可对页岩的出料粒度进行调节,增加了用户在生产中的成品效率,可为用户的生产带来更大的盈利。

(3)采用规格更大、耐磨性更强的轴承,使得其具有更大的承载能力,并因其有良好的密封系统,轴承的使用寿命增加,从而提高了设备的使用年限,降低了用户在生产中的成本投入。

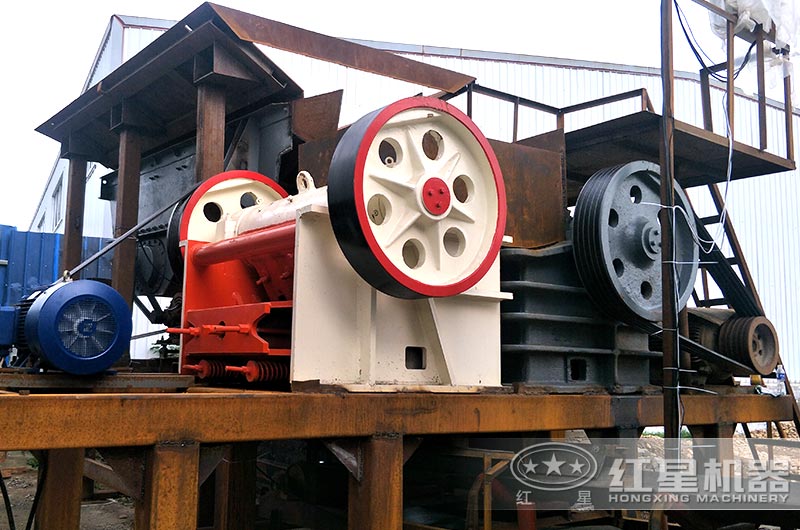

颚式破碎机现场

颚式破碎机现场

2.制砂机设备

制砂机是页岩制砂生产线中重要的设备,具体可以分为HVI、VSI和HX三个产品系列,进料尺寸:30-60mm,处理能力:12-650t/h。红星机器厂家生产的制砂机所具有的优势有以下几点:

(1)该设备具有整形的功能,使得设备的产品多呈立方状且堆积的密度较大,并可实现设备的一机多用,降低用户在生产中的成本。

(2)因其涡流腔内部的气流可以进行自动的循环,所以在作业中产生的粉尘量较小、噪音低,使得设备在作业中既环保,又降低了其在工作时对作业人员的伤害。

(3)在对页岩的制砂过程中,可形成保护底层,降低了机身的磨损,使其具有更大的使用寿命。

(4)设备的设计合理、结构紧凑,减小了设备的占地面积,方便了用户的生产操作,降低了用户在基建费用上的成本。

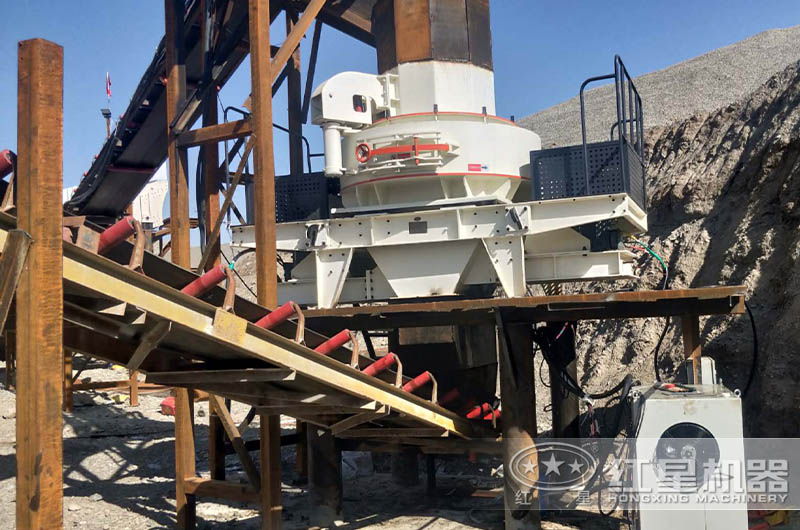

制砂机作业现场

制砂机作业现场

3.振动给料机设备

振动给料机在生产线中发挥了很大的用途,它可将页岩定时、定量、有序的送入颚式破碎机进行初次加工,其具有结构简单、操作方便等特点。进料粒度:300-1050mm,生产能力:80-1000t/h。

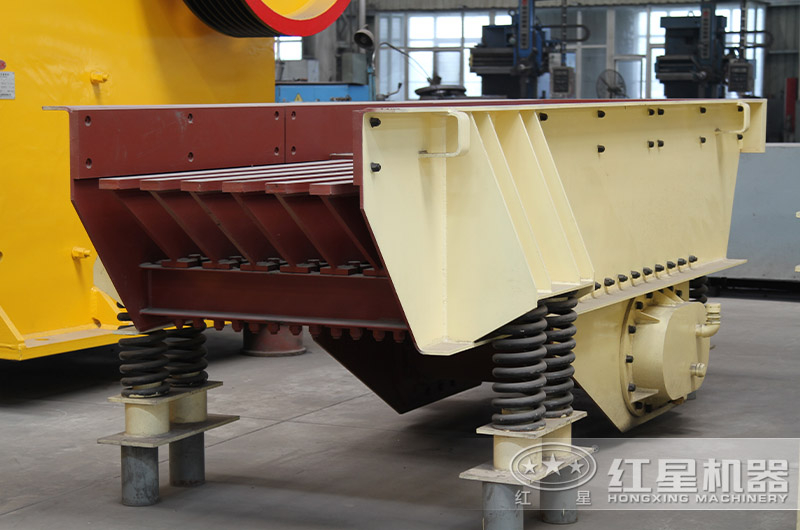

振动给料机

振动给料机

4.振动筛设备

振动筛是将破碎后页岩大小与规格不同的物料进行筛选和分级的主要设备,激振力强,可帮助用户提高其生产的效率,增加用户的经济效益。进料尺寸<400mm,每小时的处理能力在8-800立方米。

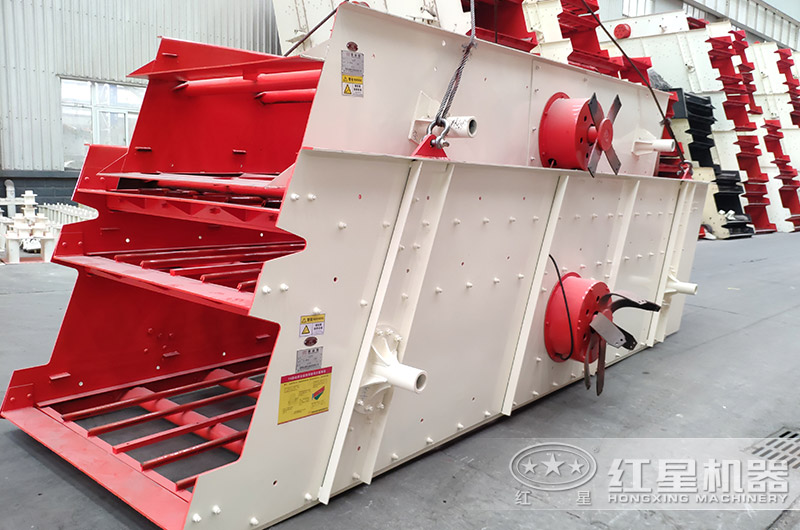

圆振动筛

圆振动筛

5.洗砂机设备

洗砂机是对制砂整形后的页岩砂子进行清洗的设备,它具有轮斗式洗砂机和螺旋式洗砂机两种类型,具体的型号种类也较多,用户可根据其实际的生产的需要自行选择,该设备具有经久耐用、洗净度高、操作维修便利等特点。轮斗直径:2200-3500mm,处理能力:15-260t/h。

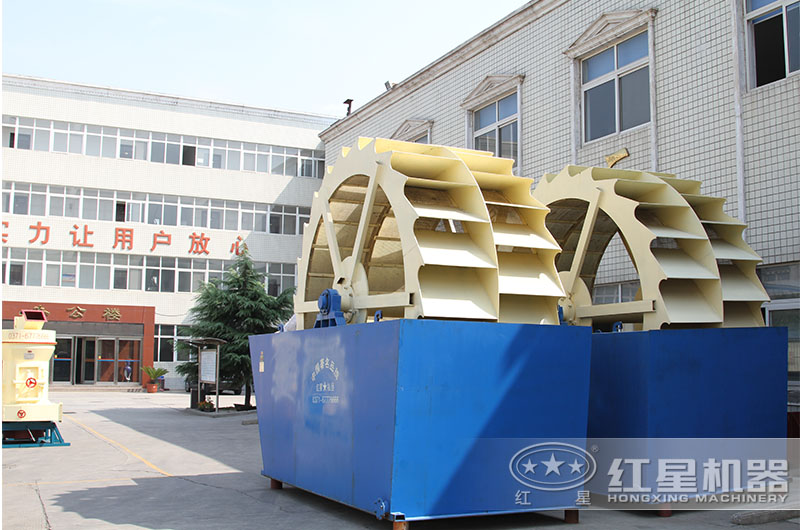

洗砂机

洗砂机

页岩制砂生产线工艺流程

在振动给料机的作用下,页岩被均匀的送入颚式破碎机进行了粗碎,粗碎后的页岩再由胶带输送机送入细颚破,进行再次的破碎,破碎后的页岩由胶带输送机送入振动筛,从而实现对不同粒度的页岩进行筛分,满足其需求的粒度进入制砂机,不满足其粒度的需进行二次破碎,经制砂机制砂后的页岩将返回振动筛进行筛分,合格的则进入洗砂机进行清洗,而后在胶带输送机的作用下被输出,不合格的则进行再次制砂。

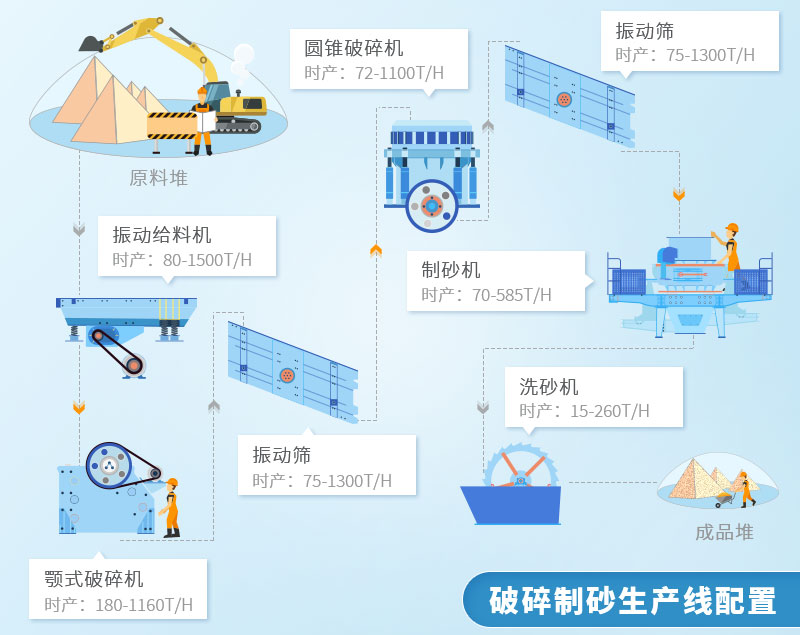

页岩制砂工艺流程

页岩制砂工艺流程

河南红星机器是专业生产制砂设备的大型老厂家,拥有40多年的生产经验,可根据用户需求量身定制页岩制砂生产线,可满足不同用户在生产中的多种需求,如您想对页岩制砂生产线有更多的了解,例如设备配置、价格、售后服务等,您可在线留言咨询、拨打红星机器的咨询热线或直接到公司进行实地的参观、考察。咨询热线:0371—67772626,厂家地址:河南省郑州市高新区檀香路8号。

页岩制砂设备发货

页岩制砂设备发货
