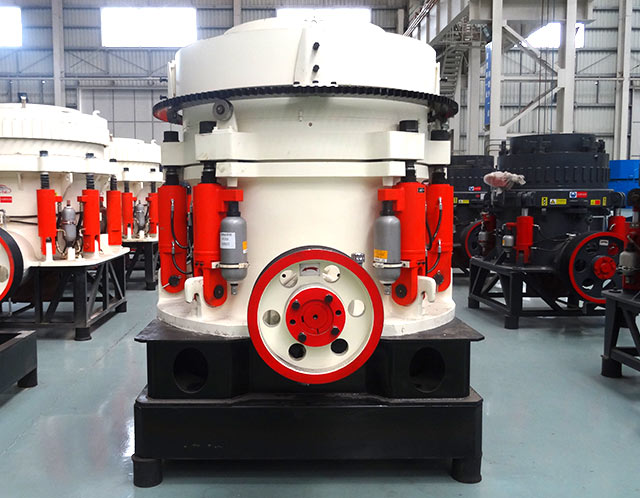

红星多缸液压圆锥破碎机

红星多缸液压圆锥破碎机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度≤326mm
  • 处理能力72-1100t/h
  • 安全环保国家环保认证

性能特点:液压调节装置和过载保护系统,使设备的运转更加的平稳、效率高,采用层压粉碎和静压原理,使得设备的消耗小,投入的成本低

7*24小时服务热线0371-6777 2626

红星多缸液压圆锥破碎机简介

多缸液压圆锥破碎机是用于矿石中、细碎的典型设备,它是相对于单缸液压来说的,属单缸液压的升级版。红星机器生产的多缸液压圆锥破碎机采用特殊设计理念,专业加工团队精工制造而成,结构更合理,性能远远超越市面上的同类设备。

红星多缸液压圆锥破碎机结构

红星多缸液压圆锥破碎机(简称多缸液压圆锥破)主要包括机架、传动部、偏心套、碗形轴承架、破碎圆锥、支承套、调整套、保险缸、润滑液压部、电控部等零部件。

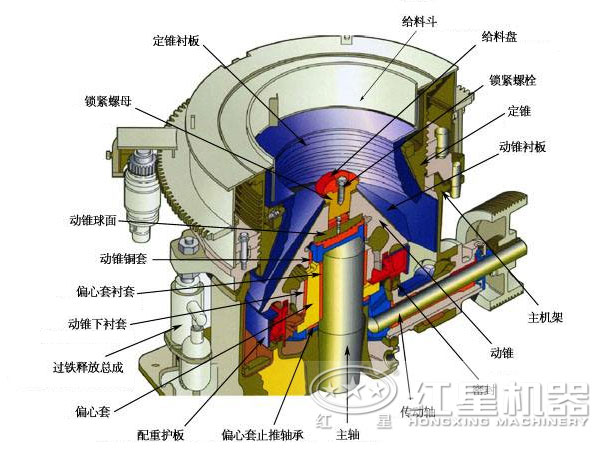

多缸液压圆锥破碎机结构图

红星多缸液压圆锥破碎机工作原理

红星多缸液压圆锥破碎机工作是通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部顶部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

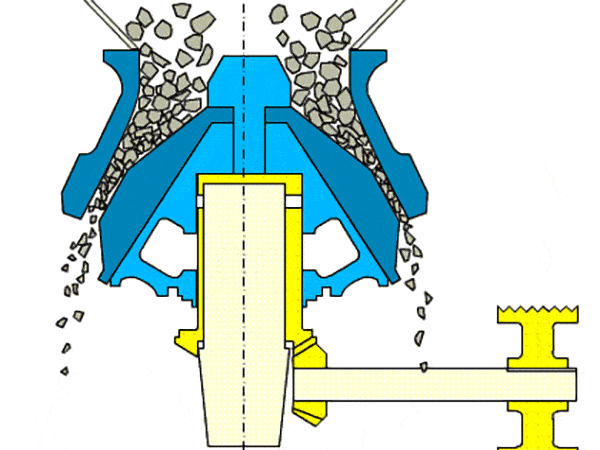

圆锥破碎机作业原理图

圆锥破碎机作业原理图

红星多缸液压圆锥破碎机性能优势

1、对破碎频率和偏心距进行了优化,细粒级产品含量更高。

2、对破碎腔形进行了优化,腔内无死角,入料量增加,大大增大了处理能力。

3、采用层压破碎原理,产品粒度较均匀,针状片状粒形大减。

4、全液压控制操作,自动化程度高,客实现对油压、油温、排料口等的自动控制,大大降低了人工劳动强度。

5、密封装置采用迷宫式,较传统机密封性更强,粉尘污染问题大大改善。

6、整机结构简单,维护检修更加便捷,另外各零部件均匀耐磨保护层,故障率低。

圆锥破碎机

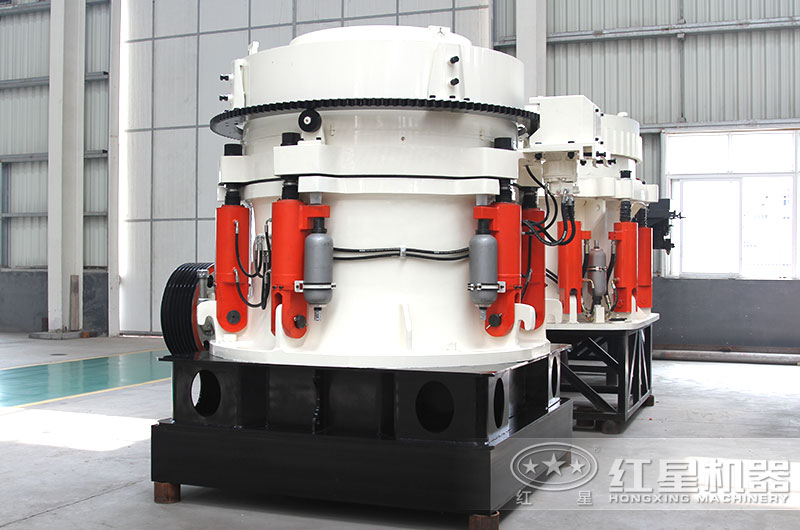

多缸液压圆锥破碎机

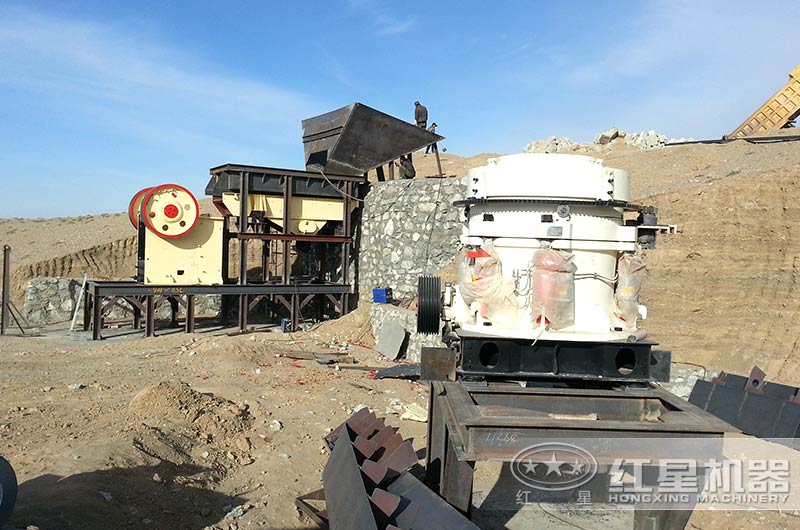

生产现场

生产现场

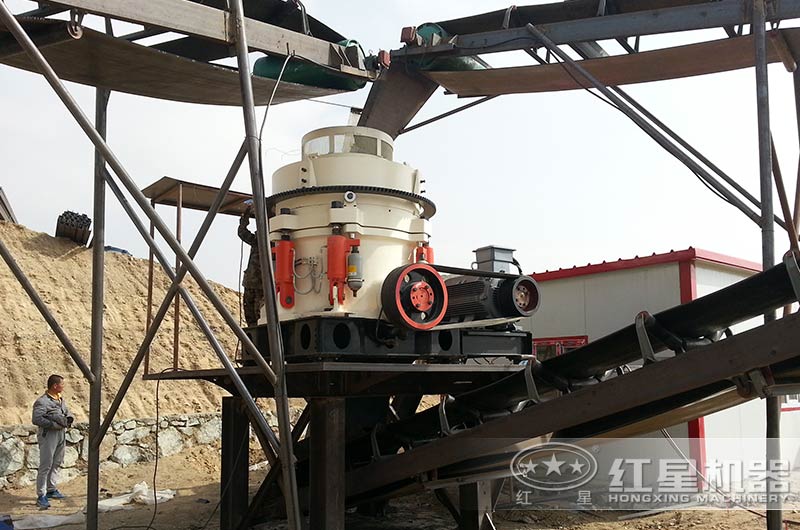

多缸液压圆锥破碎机作业现场

红星多缸液压圆锥破碎机价格经济实惠

红星厂家生产的多缸液压圆锥破碎机采用很好的制造工艺,选用高耐磨、抗压性较强的原材料,所生产出的破碎设备不仅寿命长、故障率低,而且因合理的结构设计,客户在作业中的操作更加的灵活、方便,让客户的生产有更大的盈利空间,红星厂家生产的多缸液压圆锥破碎机不但可创造较大的利润,而且因为厂家生产设备总的投入少,所以价格也非常实惠,因配置、型号不同,红星多缸液压圆锥破碎机价格也有区别。

不同型号圆锥破碎机报价可直接免费在线咨询

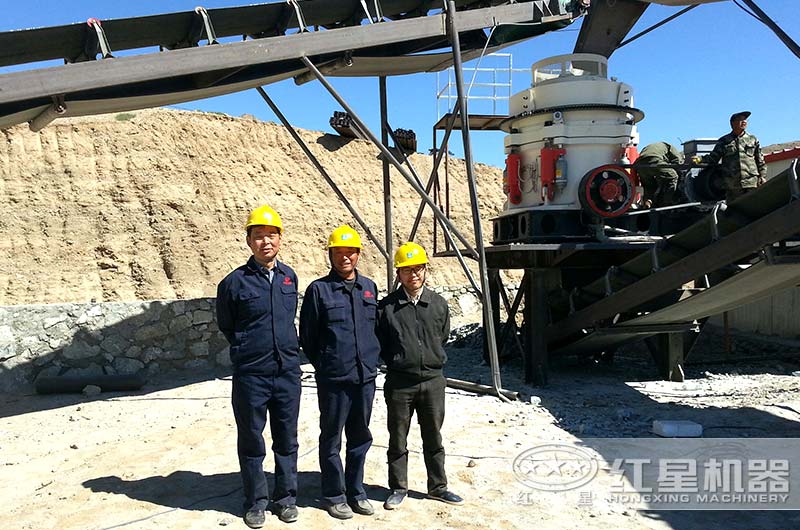

解决客户问题

解答客户问题

发货现场

发货现场

目前,凭借着较其他类型圆锥破碎机更多的优势,红星多缸液压圆锥破碎机在河南郑州圆锥破碎机中销量较好,已广泛应用于各中、硬矿石的二、三段破碎。实践过程中,该机运行稳定、处理量大、粒形好,故障率低,受到了客户的一致好评。为更好的回馈广大客户,该机正在进行优惠活动,如想了解更多,可拨打红星热线0371-67772626进行咨询。

技术参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
