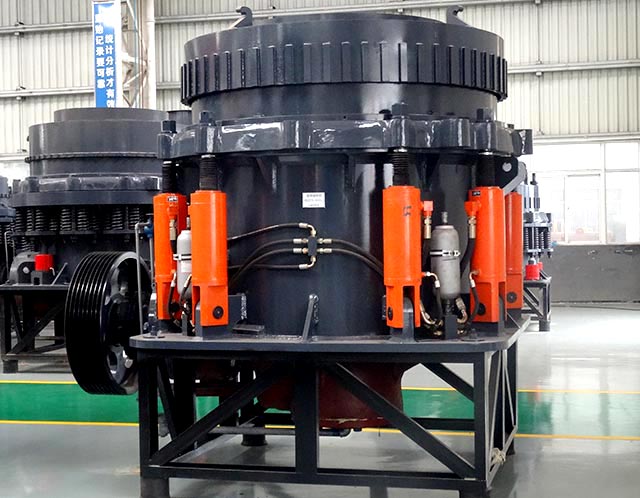

板岩圆锥破碎机

板岩圆锥破碎机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度≤300mm
  • 生产能力12-700t/h
  • 安全环保国家环保认证

性能特点:适用于中等以上的硬度的砂石骨料的破碎处理,实用性强,可广泛应用于建筑、冶金、矿山等破碎行业中。

7*24小时服务热线0371-6777 2626

板岩简介

板岩属于一种变质岩颜色随其含有的杂质不同而在发生变化,一般有红色、黄色、黑色或者是灰色,可以作为建筑和装饰材料使用。

板岩圆锥破碎机是红星机器根据板岩的性质研制而成的一种破碎设备,该设备采用的是国外成熟的技术制造,制造工艺比较好,制造出来的板岩圆锥破碎机破碎比非常的大,提高了设备的产量,是目前市场上应用较多的一种板岩破碎设备,本文我们对红星机器这款板岩圆锥破碎机做简要介绍。

板岩圆锥破碎机结构

红星机器这款板岩圆锥破碎机结构设计比较简单,主要由机架、水平轴、偏心套、液力偶合器、上、下破碎壁、动锥、定锥、衬板、平衡轮、润滑系统、液压系统等几部分组成。

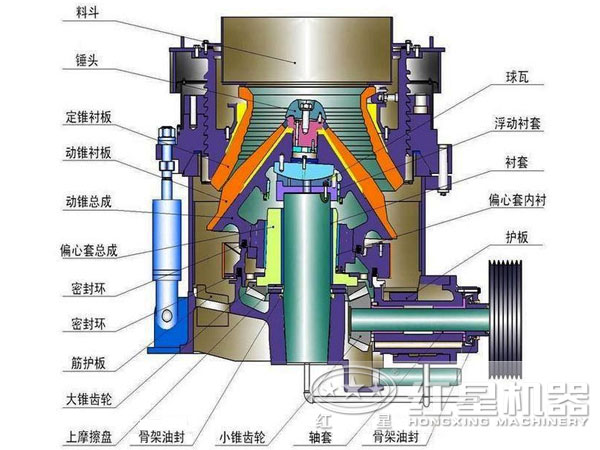

圆锥破碎机结构图

圆锥破碎机结构图

板岩圆锥破碎机工作原理

由定锥和动锥所组成的板岩圆锥破在破碎机工作时,电动机发电驱动水平轴进行旋转,并带动偏心轴运动,进而使动锥作圆锥形旋转运动,在这一运动过程中,动锥会不间断的接近或远离定锥,从而使圆锥破碎腔中的板岩受到冲击与挤压而产生破碎,然后通过传动装置将破碎后的板岩传送到破碎腔中向下排出。与此同时,偏心轴套会带动动锥下方的下腔套运动,而固定在主轴上的上腔会随着下腔的运动而运动,进而带动主轴转动,主轴转动又会进一步使偏心套转动。这一环节动锥既作自转运动又作围绕破碎机中线旋转运动,运动形成的球面中心是整个破碎机中线与破碎锥轴线的交点,而两者之间的夹角即为进动角,这说明动锥运动可以视为定点旋转运动,即破碎腔内的板岩在轧臼壁不断的挤压作用下而被破碎。

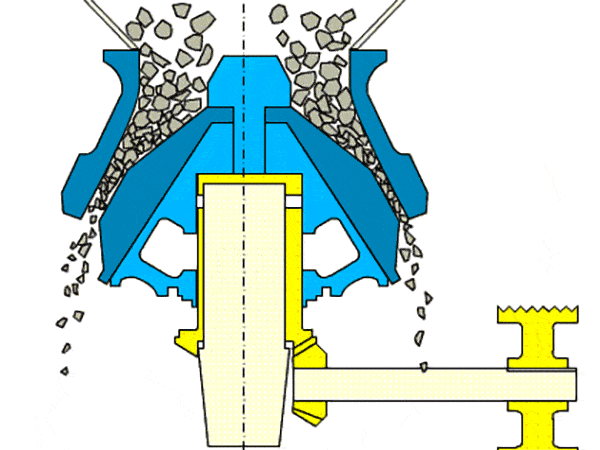

圆锥破碎机原理图

圆锥破碎机原理图

板岩圆锥破碎机突出优势

1、质量优势

红星机器这款板岩圆锥破碎机采用成熟的技术和工艺,再结合传统圆锥破碎机的优势加工而成,使用的都是高耐磨的材质,具有较强的耐磨和耐冲击性能,在破碎板岩的过程中减少了零部件的摩擦,延长了零部件的更换周期,使其运行起来更加的平稳,生产设备的每一个环节把关都非常的严格,作业中不会出现质量问题,客户可以放心使用。

2、性能优势

a、破碎比非常的大,产量还很高,红星机器这款板岩圆锥破碎机破碎比大,提高了设备的破碎效率和板岩的通过能力,使其设备的产量大幅度提高。

b、易损件使用寿命长,耐磨件耐磨性能好,采用的都是高耐磨的材质,在运行的过程中设备出现故障的几率非常的低,把客户的维修费奖低。

c、操作和维修还非常的方便,客户只需从设备的顶部和侧面就可以很快的进行零部件的更换,缩短了设备的停机时间。

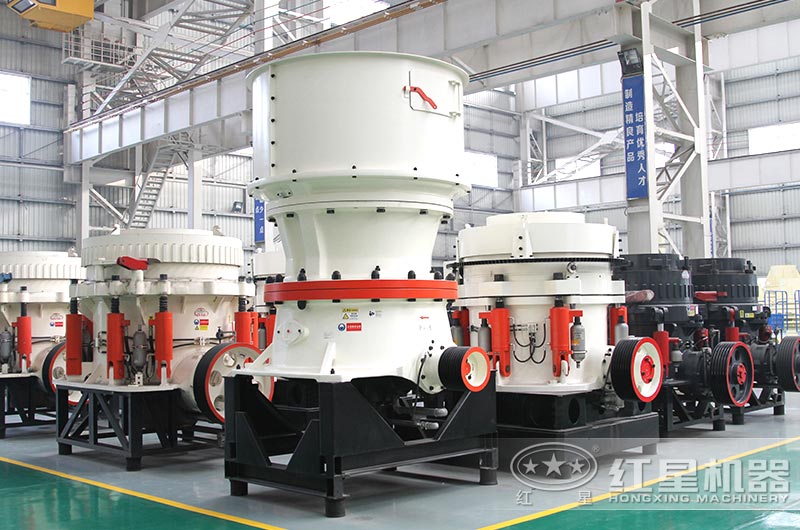

圆锥破碎机

圆锥破碎机

3、价格优势

红星机器这款板岩圆锥破碎机在保证质量的前提下,设备的价格也是偏低的,原因就在于红星机器是一家集生产、销售、科研为一体的矿山设备生产厂家,生产设备的技术和工艺比较好,在生产过程中也就减少了资源的浪费,相应的生产成本就会比较的低,那么设备的价格自然也就低,并且我们制定的设备价格合理,都在消费者能接受的范围。

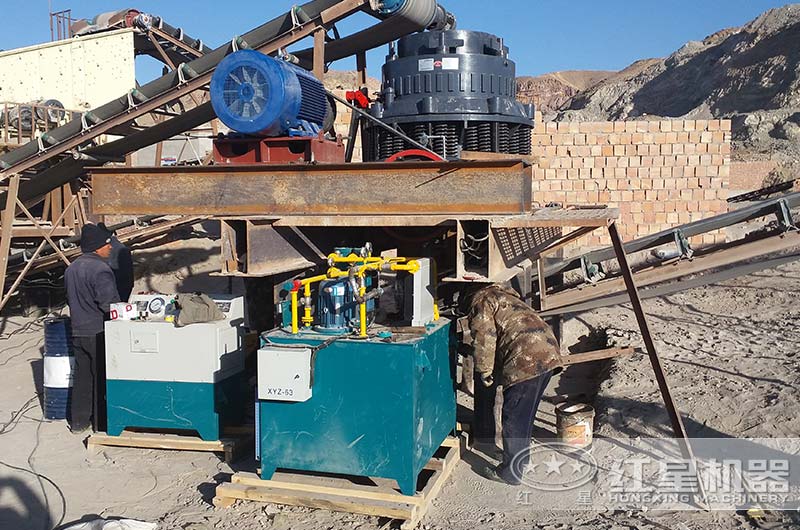

生产现场

圆锥破碎机作业现场

河南红星机器作为河南生产板岩圆锥破碎机较好的厂家,所生产的板岩圆锥破碎机质量好、价格低,并且设备的型号还非常的多,值得大家去选购,除此之外,红星机器还能为客户提供较高标准的服务,帮助客户选择合适型号的设备,使其利益达更高,更多资讯欢迎在线咨询

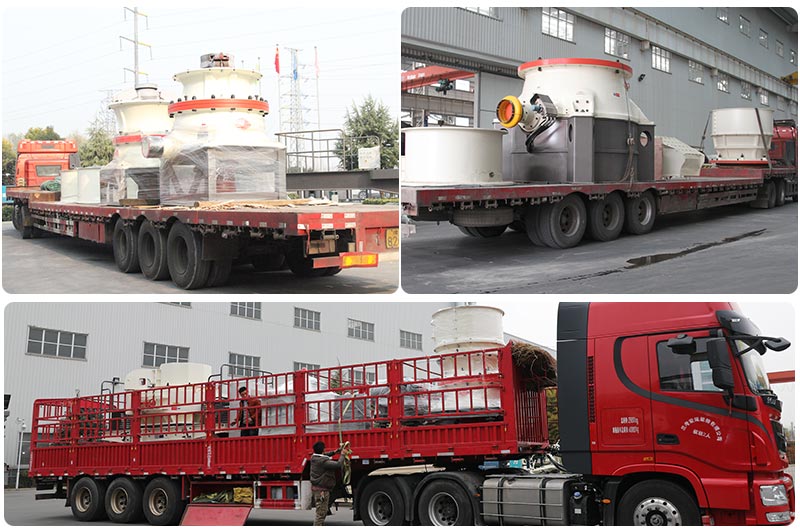

发货现场

红星圆锥破发货现场

河南郑州板岩圆锥破碎机厂家地址:河南省郑州市高新区檀香路8号。

板岩圆锥破碎机价格咨询热线:0371-67772626。

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
