PC2014锤式破碎机转子体的修复

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以 点击在线咨询 与我们在线交谈,或者拨打我们的客服电话0371-67772626

专业品质服务,省心,更省钱,立即咨询即享特惠!!

0371-67772626 在线交谈

石灰石破碎用PC2014型锤式破碎机,其锤端工作圆外缘¢2000mm,转子体工作长度1450mm,锤头数量36个,单个锤量50kg,锤轴8根,处理能力:150~200t/h。锤式破碎机通过高速旋转的锤头冲击兼磨剥粉碎石灰石,由于该设备在工作中长时间受到物料的冲击和摩擦,不可避免地要使组成构件磨损、变形、损坏而失去正常的工作能力。

转子体由主轴、锤盘、锤头、锤轴组成。我厂有1000t7d、1300t7d两条水泥生产线,仅靠1台破碎机长时间超负荷运转,故障频繁。主要故障表现为:主轴弯曲、振动大;锤盘轴孔及外缘磨损严重;锤轴经常断。下面将我公司排除及修复故障的方法介绍给同仁,供大家探讨和参考。

一、主轴弯曲的修复

由于轴颈较大、加热困难,且加热时间长,而温度又不易控制均匀,我公司决定采用冷矫直法。矫直要注意以下5点:

1、施加的矫直力不要过猛,防止主轴在裂纹隐患处发生崩裂;

2、当弯曲量较大时,应分几次进行矫直;

3、矫正数值应适当地超过轴的弯曲值,以消除轴去掉矫直力后回弹变形的影响。

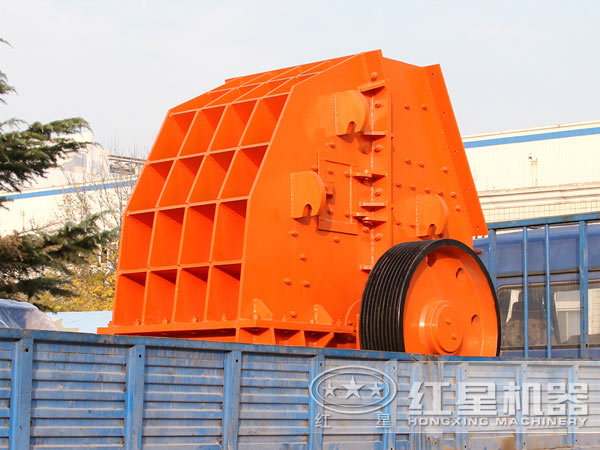

锤式破碎机

二、锤盘的修复

1、安装锤盘

要注意检查键和键槽的配合情况,并要保证每个锤盘彼此贴紧。按规定扭矩紧固外锤盘两侧紧环处的螺栓,并用电焊点死,防止螺栓松动后,锤盘窜动。

2、锤盘外缘处磨损的修复

其方法是用ZD3焊条进行堆焊,堆焊高度至原来尺寸为止。焊前不需预热,其韧性及抗裂性好,堆焊层无裂纹和剥落,耐磨性可提高一倍以上。

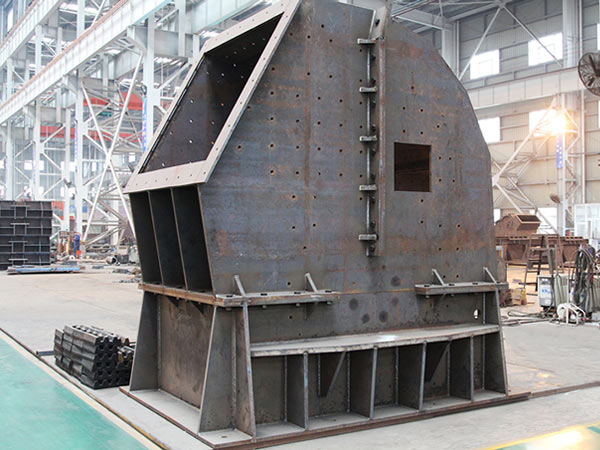

锤式破碎机结构

三、锤头修复及级配

1、锤头是锤式破碎机的主要工作零件

锤盘沿圆周分8等份,并装有36个锤头,相邻锤头交错排列,锤头可作360(:)全回转。当锤头前部棱边磨损到宽度的3乃时,可将锤头翻边使用,磨损后的锤头可堆焊耐磨合金,能大量节省金属料的消耗。

2、锤头级配要求

对锤头应进行精确的称量,安装锤头要按以下要求级配。

(1)转子的工作圆柱面上,同一径向平面的锤头重量应彼此相等或接近;

(2)转子的工作圆柱面上,轴向对称的锤头总重量应彼此相等或接近,偏差较大不得超过0~20kg;

锤式破碎机

(3)沿轴向同排锤头的排列以中间更重,向两端递减或交错配置重量。

四、转子体的安装要求

1、保证轴线与下机体结合面的不平行度不大于O.10mm。

2、轴承座安装基准面的横向(主轴线方向)与水平基准的不平行度允差为O.20mm,纵向不平行度允差为O.02mm。
