冲击式破碎机和冲击锤式破碎机应用及原理

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击在线咨询与我们在线交谈,或者拨打我们的客服电话0371-67772626

专业品质服务,省心,更省钱,立即咨询即享特惠!!

0371-67772626在线交谈

随着改革进程的逐步探入,基本建设和道路工程的日益发展,促进了对混凝土骨料和水泥等建材的需求,并提出了更高的标准。

对于混凝土骨料,国外的研究资料表明,立方体物料在制作混凝土时,在相同抗压强度下可节省水泥的用量;同时在水泥用量相同时,提高了混凝土的强度和致密度。

冲击式破碎机在冲击过程中对物料所具有的选择性破碎能力使其比其他型式的破碎机具有更多的立方形破碎产品含量,同时又具有破碎比大的特点,简化了破碎流程,因而在破碎行业中得到了迅速的发展,被广泛应用于各相关行业。

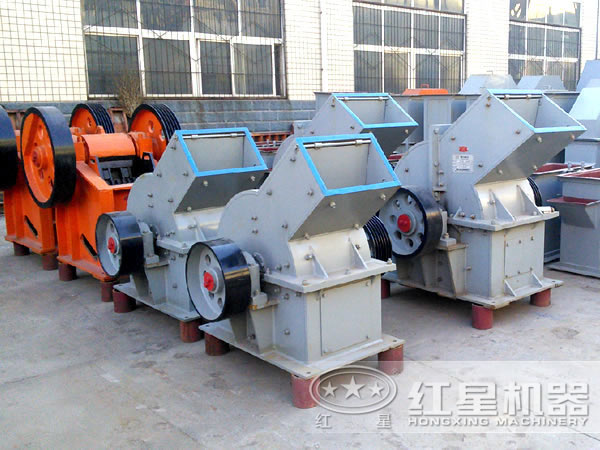

冲击式破碎机

一、冲击式破碎机介绍

所谓冲击破碎是指物体在自由状态下受打击力,并沿其自然裂隙、层理面、节理面等薄弱部分进行选择性破碎而破碎(如图3所示)。它有别于锤击破碎中物体在有约束的状态下受打击力,与其他剪切、济压、研磨破碎不同,因而在破碎过程中能耗更低,并由于其选择性破碎的能力起到单体分离有用矿物和获得更多立方形产品的作用。

应用冲击原理的冲击式破碎机 ,是利用高速转的锤头对给人破碎腔的物料进行高速冲击,使物料发生冲击破碎、并使冲击后的料块被高速冲向反击板,物料在受到再次冲击破碎后,又从反击板弹回锤头打击区重复进行上述破碎过程,同时物料在锤头和反击板之间的往返中,相互之间还存在碰撞冲击作用。当破碎后的物料粒度小于锤头与反击板之间缝隙时,就从机内下部排出即为破碎后产品。

对于不同粒级的物料其破碎能量是不同的,越是小的物料由于内部缺陷的逐步减少,其破碎所需的能量就越大。按照能量与线速度的关系公式:A = mra。

立式冲击式破碎机是在对物料进行细碎方面使用的冲击式破碎机的代表。我们知道,锤头的磨损是与锤头回转线速度的提高呈非线性增长的,而细碎时锤头的线速度很高,相对质量较轻的物料不能进入高速回转锤头的有效打击区,导致破碎效果下降及锤头的磨损加剧。立式冲击式破碎机采用的中心给料方式,给入后的物料起始速度接近为零,逐渐加速后从转子体内抛射出去进行冲击破碎,改善了冲击破碎效果并降低了易损件的磨耗。

二、冲击式破碎机工作原理

物料从进料口喂人机内,进入锤头工作区中,受到高速回转锤头的冲击而破碎,同时,物料又以高速撞击在反击板上进一步被破碎,并从反击板弹回到锤头工作区中,继续重复上述破碎过程,进入锤击区(锤头与蓖条之间的工作区),在蓖条上进一步受到锤头的锤击和研磨作用。实践证明,物料不是在转子一次循环中得到充分破碎的,而是要经过多次循环才得到充分破碎。大块物料可能在冲击过程中没有得到充分破碎.则可通过反击板与锤盘之间的辊压作用得到破碎,这个作用已被实际实验所证实(在没有蓖条的情况下,其较大产品粒度不超过锤盘与反击板的间隙大小)。

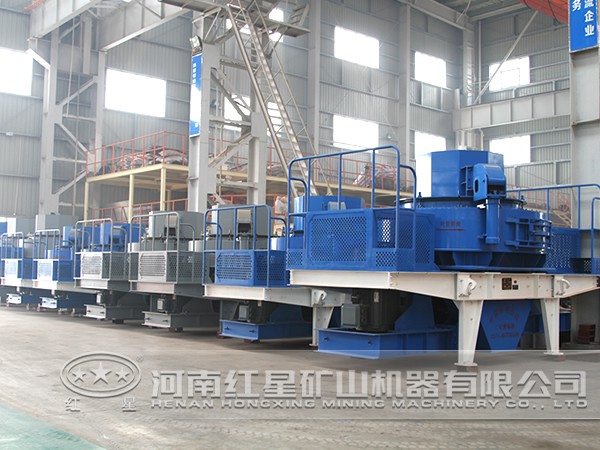

冲击式破碎机

三、冲击锤式破碎机的结构型式

冲击锤式破碎机主要由机体、转子、蓖条体和传动装置四大部分组成。下面对这四大部分分别作一简述。

1、 机体

它的主要功能是支承转子和蓖条体实现对物料的破碎且保证有足够大的破碎腔使物料得以充分破碎。另外,为了防止物料对机体内壁的磨损,在机体易磨损的内壁上均铺有衬板。反击板应能开启至适当位置,便于更换反击衬板和其他衬板。

2、 传动装置

通常采用三角带传动方式:绕线电机皮带轮,转子。皮带轮均采用胀套连接,便于装卸,有过载保护作用.此外,转子上的大皮带轮兼起飞轮作用,保证锤盘与反击板间的辊压作用。

3、 转子

转子是本机的主要破碎工具,一般的结构型式和锤头的排列形式。

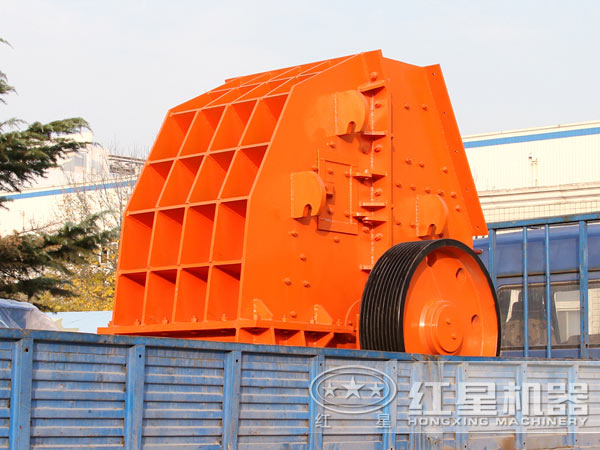

冲击锤式破碎机

4、 蓖条体

蓖条体是物料承受锤击的承载体,同时又是物料排出的产品粒度的约束体。它有蓖板和蓖条两种结构,后者的透筛率明显高于前者,较广泛地被采用。

反击板的安置和反击衬板结构的设计主要根据冲击锤式破碎机的工作原理,保证反击板的撞击效果和反击板与锤盘间的辊压效果。国内外同类型机器中位于蓖条体上方的反击板都有外凸部分Q,宽度为K 由于蓖条体支承板的上部边缘高于蓖条,与物料直接接触,易磨损。为减少磨损.在反击衬板上增加外凸部分Q,该部分正好与支承板上部边缘对齐,主要起保护作用。本公司设计的蓖条体结构由于与上述结构不同,因此本公司生产的反击衬板无外凸部分Q,从而简化了铸造工艺,降低了成本。

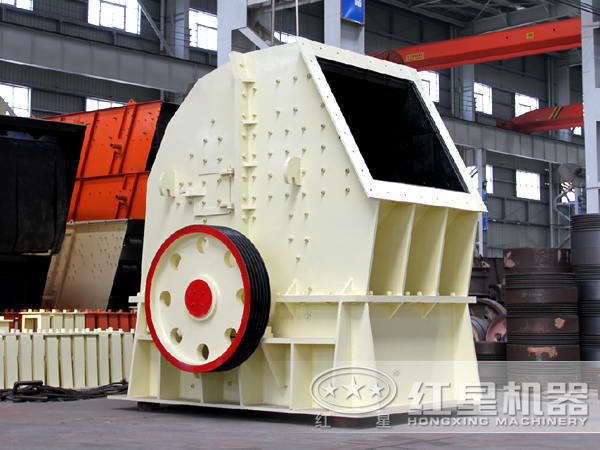

冲击锤式破碎机

四、冲击锤式破碎机主要工作参数的确定

冲击锤式破碎机的主要工作参数包括线速度、产量和电动机功率。

1、线速度

冲击锤式破碎机的线速度是根据物料的性质、破碎比的要求、机器的结构等因素,并综合考虑锤头的磨损后选取的。线速度的提高,加大了冲击速度,增加了对物料的打击机会,有助于获得较细的产品粒度,提高生产能力。但太高的线速度又阻碍了物料进入锤头有效打击区,使睡头对物料的作用更多地处于切bi!状态,增加了锤头的磨损,降低了能量的利用率。

降低线速度能减少锤头的磨损,但同时增加了物料与锤盘的接触机率,加大了锤盘的磨损。线速度的选取是一个综合考虑的过程。鉴于它还受到锤头和蓖条体间锤击与研磨、切削作用的限制,线速度在30^-40m/s间选取是比较合适的。

冲击锤式破碎机

2、 产量

影响产量的因素很多,诸如:对破碎比的要求、转速的选取、物料的物理特性、料粒度的分布、机器的结构形式等等。

3、电动机功率

功率的确定除了考虑物料性质、破碎比、处理能力等因素外,还应考虑启动阶段锤头不对称时转子体大的转动惯量对功率的影响。此外,取定的功率能满足锤头一次冲击破碎消耗完全部能量迅速恢复的要求。
