反击式破碎机简介及使用情况

反击式破碎机是原料车间破碎系统常见的破碎设备，主要用于原料的中碎和细碎。某厂破碎车间拥有三台反击式破碎机，使用状况较稳定。下面就该厂反击式破碎机的结构和工作原理及设备的使用情况进行相关介绍。

一、结构及工作原理

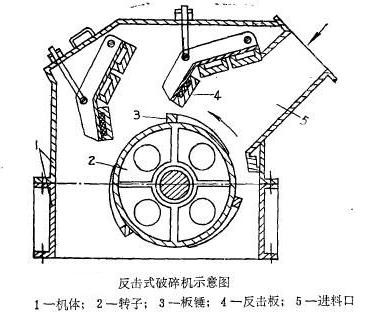

反击式破碎机构造如下图所示。它由机体、转子、反击板、传动装置等部件组成。

其工作原理是：当电动机的动力传递至主轴上，使转子以定向的高速旋转，此时物料由进料口进入时，即受到转子体上板锤的强烈冲击，随后物料沿切向高速飞向反击板，并受到反击板的还击而弹回，再次受到板锤的连续打击。因此物料在板锤和反击板之间的破碎腔内，形成多次的反复冲击，以及物料与物料、物料和衬板之间的相互撞击，从而使物料达到破碎目的。

二、使用情况

1、作为中碎作业的主机

该厂原料的进厂块度小于250毫米，其破碎系统选用两段破碎流程，即以反击式破碎机为中碎、对辊式破碎机为细碎。1#和3#系统破碎砂岩、长石、萤石，2#系统破碎石灰石、白云石。

对破碎生砂岩和破碎白云石、长石物料时，进料块度小于150毫米的条件下进行了结果对比，结果说明：反击式破碎机的破碎比很大（i=10～50），其出料粒度小且均匀，同时在出料中尚有部分的合格粉料（通过20目），（生砂岩为12.3%，白云石为16.49%，长石为22.28%）。

2、关于质量问题

由单机产量的测定情况及结果可知：反击式破碎机的设备负荷量并不大，其运转电流仅达30～35安（额定电流I=77安），由此说明该设备的单机产量可达20吨/时以上。反击式破碎机的单机产量高，其系统产量则随破碎物料不同而有差异，除了破碎生砂岩系统产量较低外，其他原料的系统产量较高，均能满足四机无槽引上的生产需要。

3、关于设备磨损情况

根据生产使用情况，该设备的主要易损件有如下四种。

（1）板锤及其固紧的带筋螺检。

（2）各种衬板。该设备共有18种衬板，其衬板的类型及位置排列各不相同。经生产实践发现，其中山字形、长方形、月牙形(左右两种)、及马鞍形等五种衬板为易损件。

（3）反击板。前后两组反击板以靠近板锤的下面反击板较易损坏，材料为ZGMn13。

（4）转子。转子经长期使用后，受物料的强烈冲击，易产生变形和损坏，在转子体上与板锤固定处的筋臂易折断，筋臂处的圆周面易掏空变形。

由以上介绍可知，该厂反击式破碎机运行状况良好，不足之处在于出料端仍含有合格物料，有待优化的部分是易磨件的新设计。红星机器生产的反击式破碎机是结合国内外成熟技术，由专业人士悉心研发而成，技术好，质量有保证，易损件耐磨，据对优于上述设备部，欢迎莅临选购，咨询热线：0371-67772626。
