解密反击式破碎机的五脏结构

作者:红星机器发布时间:2009-09-04 00:00:00

破碎机在中国历经半个世纪的发展,虽然科技含量及破碎工艺发生了很大的变化,但其本质的破碎结构原理仍然没有改变。下面我公司的工程师将主要介绍反击式破碎机的内部结构组成及其特点。 反击式破碎机主要由锤头转子和机壳两部分组成的。包括传动轴,转子,击打锤,半圆上护板,下筛板,进料口,反击板组成的。

反击式破碎机锤头转子主要是由锤头,转轴,转盘,皮带轮,飞轮,轴承座等零部件组成。锤头活动地铰接在转子的转盘上,转轴连同转盘支撑在机壳两侧滚动轴承座上,转轴的一端装有飞轮起到平衡作用,另一端装有皮带轮通过传动三角带与电机连接。 反击板一般呈搭接状排列,弧形衬板内侧反击板冲击面呈弧形,斜置衬板内侧反击板冲击面呈直线型,每块反击扳上均设置有纵齿。中心轴上端盘其销孔外置有凸台,内置有挡销,端盘外周缘设置有与机箱固定的具有筛孔的圈挡,圈挡与破碎壳的封闭端盖之间构成下料腔。进料口下侧面设置有斜置的蓖形筛板,与进料口上侧面连接的破碎壳在靠上位置设置有上部筛板,机箱顶部对应上部筛板处设置有粉尘出口,出料口侧部装有弧形下料溜板,两端侧装有弧形出料溜槽。机箱下部内侧对应蓖形筛板和上部筛板分别设置落料滑板。 反击锤式碎石机机壳主要是由进料斗,上部机壳,下部机壳,活动机壳组成。机壳一般采用钢板焊接而成。

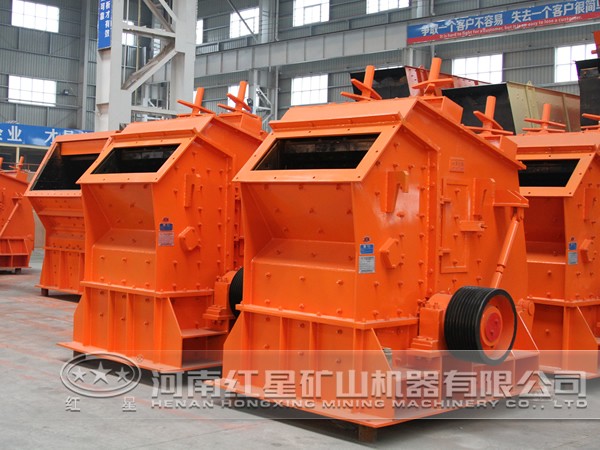

反击式破碎机

内壁镶有锰钢衬板起保护作用。机壳顶部的进料斗及上部机壳平时是固定不动的,只有在更换或大修转子时需要拆装,对转子进行日常维修时如更换锤头、锤头掉面等主要是通过活动机壳进行,下部机壳是固定不动的.起着支撑整个破碎机的作用,在下部机壳的底部装有篦子板或筛网起卸料作用。

厂家不仅就设备结构进行了解析,而且对于反击式破碎机的常见故障有哪些?该怎么处理?也为用户做了简单的总结,详细情况,可电话咨询0371—67772626,或点击右方的“在线咨询”进行获取。
