干式自磨系统——湿式自磨系统实例

根据多年实践经验红星机器做出的一段闭路湿式自磨系统。如下图所示。

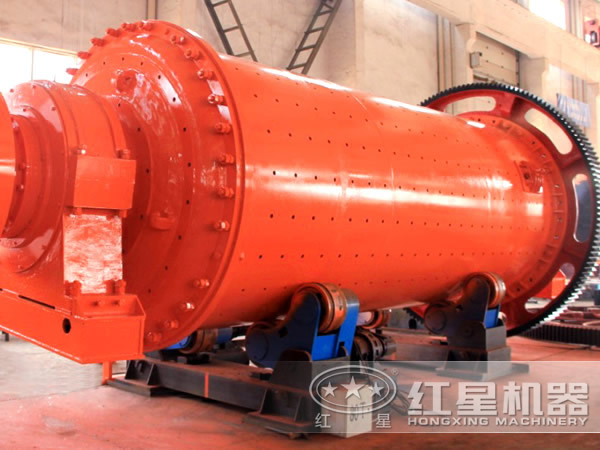

物合并，用带式输送机5送至贮矿仓8。为了给自磨机配矿，在贮矿仓8上设有重型振动筛6，将粗碎后的原矿分成为350~100毫米与100~0毫米两个级别（即人工配比），分别用可逆带式运输机7卸入贮矿仓8内。存于矿仓内的矿石由电振给矿机19按比例给至集矿带式运输机10，输送到自磨机11内。自磨机与直线振动筛12构成半闭路循环，自磨机的排矿经直线振动筛12分级后，筛上产物在由三条带式运输机13、14、16返回自磨机的过程中，在第二条带式运输机14的首轮处安有磁滑轮15，筛上产物被分成为磁性产物和非磁性产物，磁性产物返回自磨机再磨，非磁性产物接近尾矿品位，故丢弃。直线振动筛的筛下产物用泵17扬至矿浆分配器18，经永磁磁力脱水槽19脱泥后自流至第二磨矿段，第二磨矿段为螺旋分级机20作预先检查分级与格子型球磨机21, 组成的闭路循环。分级溢流细度为80%~200目，为自磨系统的合格产物。
