弱磁场湿式永磁筒式磁选机的构造

作者:红星机器发布时间:2010-10-13 00:00:00

永磁筒式磁选机有顺流槽、逆流槽和半逆流槽三种槽体。图1所示为半逆流型永磁筒式磁选机。其它两种槽体的磁选机的结构与之基本相同。

图 1

磁系主要由磁块和磁轭组成。根据圆筒直径的大小,磁系有3~5个磁极。磁块的材料是锶铁氧体。磁块规格有86×60hmm,厚度h有15、18、21mm三种。通常由5块组成一个磁极组。磁极组用非导磁材料铜制的螺栓固定在磁轭上,或是用环氧树脂胶粘在磁轭上。

磁轭用低碳钢或工业纯铁制成。它的作用是联结磁块构成放射状磁系,并起导磁作用。磁极的极性沿圆周方向交替排列。磁系和圆筒内表面的间隙为1~3mm。

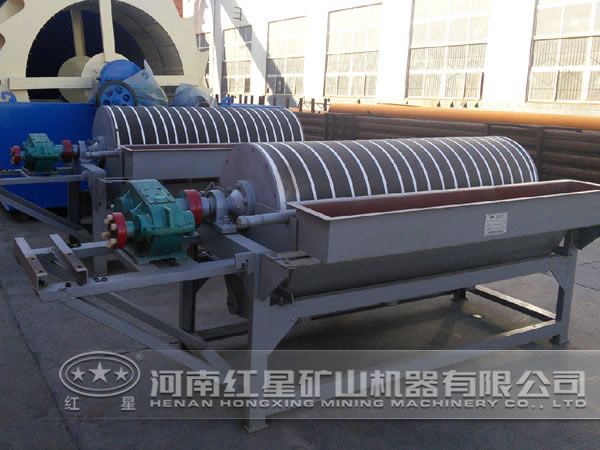

磁选机

1)槽体

槽体用非导磁材料不锈钢(靠近磁极部分)和普通钢板焊接而成。目前也有用工业塑料板焊接成的。

槽体下部有喷水管,用来调节矿浆的浓度,把矿浆冲散成悬浮状态以利选别。

槽体两侧有塞盖,停车时可以方便地打开,以观察和清洗槽体。槽体与圆筒之间的间隙可以调节。

2)给矿箱、卸矿水管

给矿箱使矿浆稳定均匀地给入槽体。箱内有调节矿浆浓度的水管。

卸矿水管用钢管或塑料管制成,喷水角度、喷水速度和喷水量均可方便地调整。此管只能供清水,使用浊水则易造成喷水管堵。

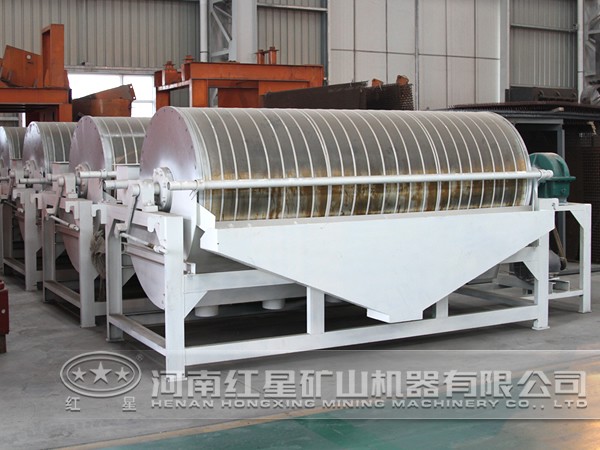

磁选机

3)传动部分

传动部分以三相异步电动机为动力,采用齿轮或带传动等方式,带动圆筒转动(心轴不转)。圆筒的转速因直径不同而不同,直径为600mm的圆筒转速为40转/分,直径为750mm的圆筒转速为35转/分。

4)磁系调整装置

磁系调整装置的作用是使磁系相对圆筒偏转一个角度,从而调整磁选机的扫选区长度和金属回收率。

磁系调整装置主要由丝杠和拉板组成。拉板与心轴相连,丝杠上的销轴固定在机架上。用扳手旋转丝杠,通过拉板可使心轴旋转一个角度,从而带动磁系也偏转同一个角度。

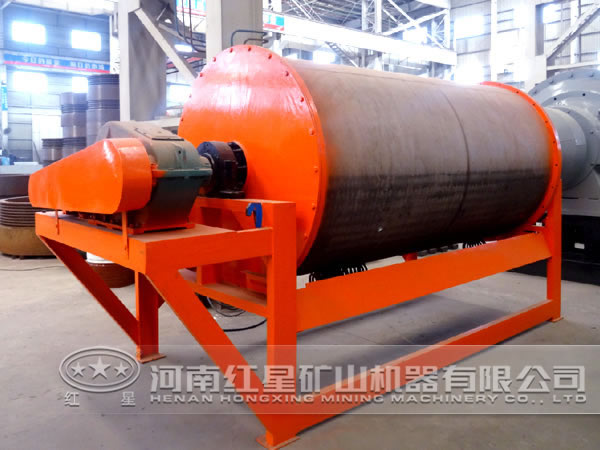

磁选机
