浮选机械——浮选柱

浮选柱是一种无搅拌机构的空气压入式浮选机。矿浆由上部给矿管给入，均匀地流入浮选柱内。压缩空气是经柱体下端的充气室通过竖置的空气管充入柱内。形成的大量细小气泡均匀地分布在整个断面上，矿浆在重力作用下缓缓下降，气泡由下往上缓缓升起，与矿浆中所要选取的有用矿物在柱中不断相遇。

1、结构与工作原理

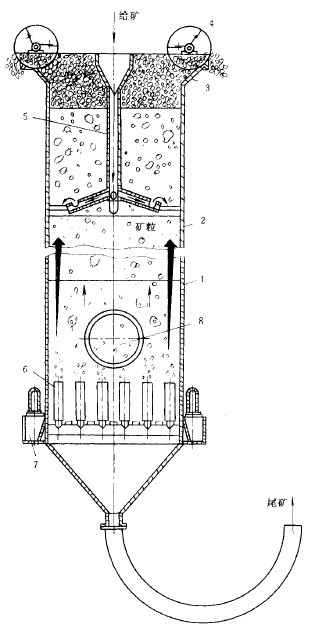

图1为刮板式浮选柱结构简图。浮选柱为一个高达4~8.6m的柱体，其断面形状有圆形、方形或上方下圆形，直径为0.5~3.5m。

在对流运动中由于药剂的作用，所要选取的矿物便附着于升起的气泡表面上，在柱体上部形成矿化泡沫层，由刮板刮入或自溢到精矿槽中，其余矿物（一般是脉石或非选矿物）则从柱体下部锥底的尾矿管排出。

还有一种自溢式浮选柱。自溢式浮选柱是由上体、中间圆筒和下体组成，整个柱体为圆形。浮选柱中的给矿管有多种深度，其给矿点数目视柱径大小而异，分为三、四和八点。浮选柱的充气是由风源经柱体下端的风室通过风管进入竖置的微孔塑料空气管。

2、安装、操作与维护

1）安装安装时要找正水平，并用螺栓将下体牢固地连接在基础上，然后再连接中间圆筒和上体及其它部件。

图 1

空气压力太高。消除的方法是调整风压。如仍有翻花应停车，检查充气管是否破裂或存在未压紧现象，排除故障后方可开车。

2）尾矿管堵塞。这是操作中容易发生的故障。原因多是由于矿浆中的矿石粒度太大，或者因给矿量突然增大和尾矿管闸门开的太小以及柱中落入其它杂物。排除方法：应事先在排矿管下端的适当位置安装高压水管或高压风管，一旦发生堵塞，可用高压水或压缩空气来疏通。并检查粒度与给矿量，至调到正常为止。

3）泡沫少。这主要是由于空气量太少或药剂制度有问题，消除办法是增大风量和调整药剂量以及控制搅拌时间。

4）停车停车时先停止给矿，同时将尾矿管闸门适当地关闭并注入清水，依靠补加水将矿化泡沫去除后，停止给药和注水，将尾矿闸门全部打开，放完矿浆，并用清水冲洗干净（避免空气管微孔堵塞），后停风。
