红星直线振动筛使用说明书

发布时间:

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以 点击在线咨询 与我们在线交谈,或者拨打我们的客服电话0371-67772626

一、直线振动筛使用条件

1)海拔不超过1000米;

2)周围环境温度:不超过40度

3)相对湿度不超过90%(20度以下)

4) 筛分腐蚀性物料时,接触物料部分材质采用不锈钢。

二、直线振动筛结构原理

振动筛的筛箱依靠两台相同的振动电机做相反方向同步旋转,使支撑在减振器上的整个筛机做直线运动,物料从入料端落入筛箱后,迅速前进、松散透筛,完成筛分作业。

本机由筛箱、振动电机、减振系统及底架等组成。筛箱由槽体、上盖、筛框、筛板(网)、衬网等组成。

本系列筛机采用高性能、高寿命的振动电机为激振源,调节振动电机激振力的大小,可以改变筛机的振幅,调整方法如下:振动电机每端出轴均有一个固定偏心块和一个可调偏心块,调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0o,这时的激振力为振动电机的额定激振力F,不同夹角时的激振力如下表,要特别注意,调整激振力时,要将振动电机两端出轴上的可调偏心块向同一个方向,两端调相同的角度。

减振系统由弹簧和支承座等组成。本系列振动筛振动电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行设计制造。

三、直线振动筛主要技术数据

型号       层数   功率  (KW) 筛面尺寸(mm) 筛网目数(目/寸) 频率(次/分) 安装倾角(°)

ZSF—612 1—5 0.5—1.5 600×1200 2—325 1460/960 0—10

ZSF—520 1—5 0.5—1.5 500×2000 2—325 1460/960 0—10

ZSF—525 1—5 0.5—1.5 500×2500 2—325 1460/960 0—10

ZSF—1020 1—5 1.5—3.0 1000×2000 2—325 1460/960 0—10

ZSF—1025 1—5 1.5—3.0 1000×2500 2—325 1460/960 0—10

ZSF—1030 1—5 1.5—3.0 1000×3000 2—325 1460/960 0—10

ZSF—1224 1—4 1.5—3.0 1200×2400 2—325 1460/960 0—10

ZSF—1525 1—3 1.5—3.0 1500×2500 2—325 1460/960 0—10

ZSF—1530 1—3 1.5—3.0 1500×3000 2—325 1460/960 0—10

注:表内数据仅供参考,具体数据由制作图确定,同时可以根据用户的特殊要求进行设计生产,对以上参数进行改动。

四、安装与调试

把底架的槽钢固定在基础上,使同侧前后支承座高度差一致,同一端(入料端或排料端)两侧的支承座板在同一水平面内,误差均在2mm以内。弹簧在出厂前已进行静刚度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支承位置。

安装时把弹簧置于下支承座上,使支承座上的凸台进入弹簧的内孔上下均与支承板的凸台对中,将筛板垂直下落,置于弹簧上。

筛机各部分连接必须牢固可靠,所有螺栓不得有任何松动,各零部件不得有任何异常声响,筛机上参振部分与周围固定物之间的最小间隙为30-50mm。

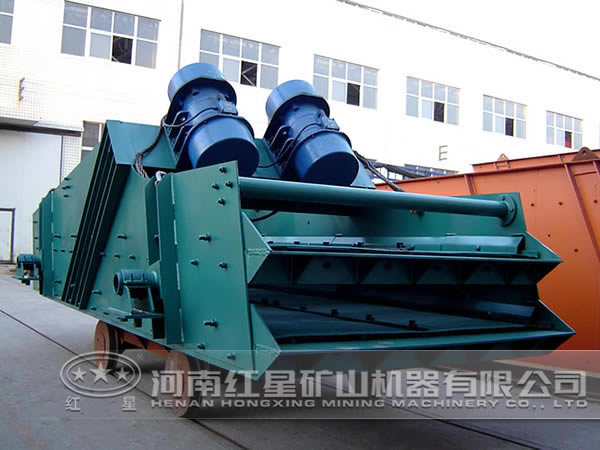

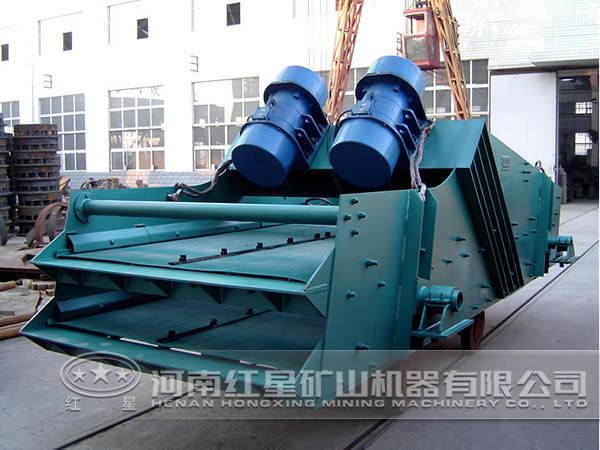

直线振动筛

筛机出厂时,双振幅调为5-8mm,用户可调整振动电机的两偏心块间的夹角,调整激振力的大小,进而调整筛机振幅的大小。

五、使用与维护

1)在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,尤其是振动电机、支承座、筛板的固定螺栓要重新紧固一遍。

2)检查两台振动电机的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台振动电机的转向相反。

3)筛机运转时,先空载启动、运行、停车一次观察有无异常现象及声响,空运转时应平稳正常。

4)连续空运转4小时后,测量轴承温度,轴承温度不得超过75oC;并将各部位联接螺栓重新紧固一次,以后再反复进行2-3次

5)带料运转时,给料要均匀,使物料在筛面上均匀分布,如物料“跑偏”,应调整给料点。

6)筛机停机前,应先停止给料,等筛面物料走完后,再停机。停机后要及时清理筛面上的物料和杂物。

六、振动电机使用及维护

1)振动电机为三相380V,50HZ,异步电动机,封闭自冷式、卧式安装。

2)振动电机在连续工作时,环境温度不得超过40度。

3)将振动电机安装在直线振动筛上时,振动电机的地脚螺栓必须紧固,每个螺栓下必须加弹性垫圈,振动电机运转初期,由于螺栓、螺母、底座平面间的磨合,会降低紧固力,出现小的松动,故运转初期应将电机的地脚螺栓多次拧紧,开始时每天紧固一次,两周后每周检查紧固一次。

4)振动电机运输过程中或长期闲置时,可能会受潮,使用前应检查绕组的绝缘,如受潮应采用相应的方法处理。

5)振动电机使用3个月后加油一次,每半年小修一次,每年大修一次,并按振动电机说明书对振动电机进行维护和保养。小修时清除机体积尘,检查线圈的绝缘电阻、接线是否牢固,及时清除隐患。大修时应拆开电机,用压缩空气将内外吹净,检查轴承的磨损,更换新的润滑脂。

七、ZSF直线振动筛运输和贮存

设备在运输和贮存时,不可倒置,不宜堆积,电机严防潮湿。

八、注意事项

本设备使用前,应仔细阅读产品使用说明书,若用户不按本说明书规定操作,所造成的一切后果制造厂概不负责。 来函查询有关使用直线振动筛资料时,请将以下资料一并提供给我们,以便我们对客户提供迅速满意的答复。

1)待处理物料的名称、比重、含水率及处理时的温度;

2)达到何种结果,概略分级、一般筛选或其它用途;

3)生产量(每小时处理公斤)

4)筛网目数及筛选级数

5)工作运转状况(单班、连续等)

6)特殊要求。特别声明:本公司对ZSF直线振动筛所有技术资料、设备尺寸保留修改的权利!
