颚式破碎机

颚式破碎机

结构简单、维护方便、经久耐用、破碎比大、高效破碎、产量高、运营费用低,可根据用户不同需求标准自由调整排料口大小。

  • 进料尺寸125-1500mm

  • 成品规格10-400mm

  • 时产量1-2200(t)

咨询24小时咨询热线 0371-6777 2626

  • 60秒级人工响应
  • 整机限年保修
  • 24小时免费提供方案设计

颚式破碎机简介

颚式破碎机是矿石破碎的必要设备,其结构和性能占有很大优势,目前已在建材、冶金、矿石、水利、建筑、水电等领域广泛使用,是市场上受欢迎度很高的设备。

鄂式破碎机介绍又称为鄂破机、鄂破俗称老虎口。HX鄂式破碎机(鄂破机),具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

颚破机应用范围

颚破的应用范围

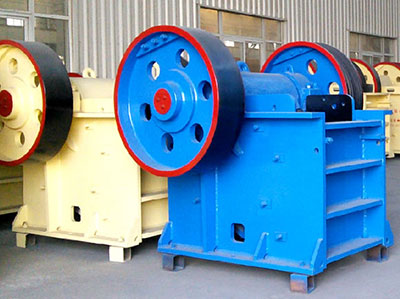

颚式破碎机(鄂破机)图片实拍

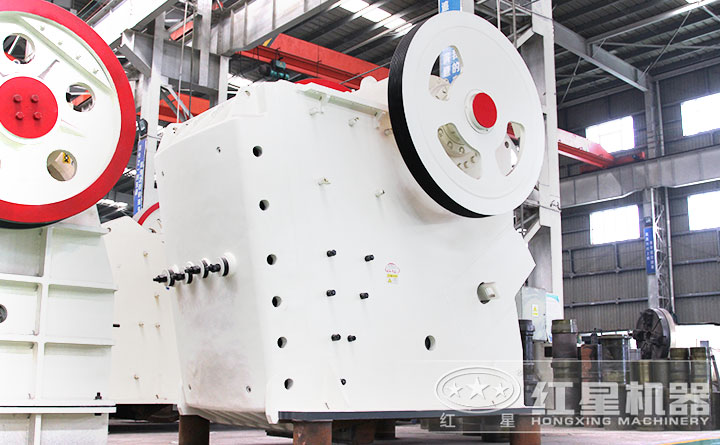

CI系列欧版颚式破碎机

CI系列欧版颚式破碎机,处理能力120-1160t/h,出料60-300mm

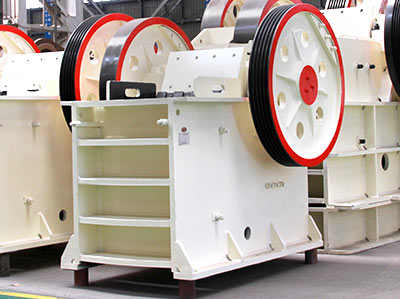

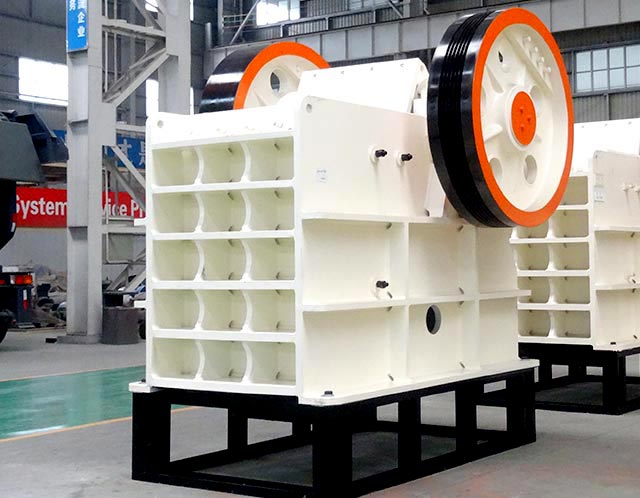

德版颚式破碎机

HD系列德版颚式破碎机,处理能力50-120t/h,出料45-225mm

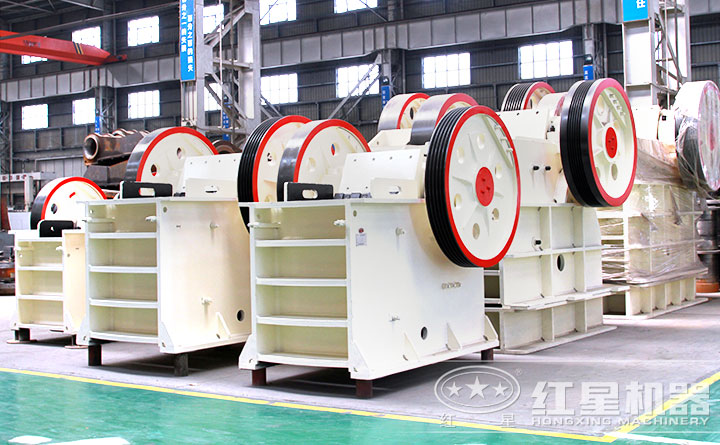

颚式破碎机车间实拍

颚式破碎机车间一角

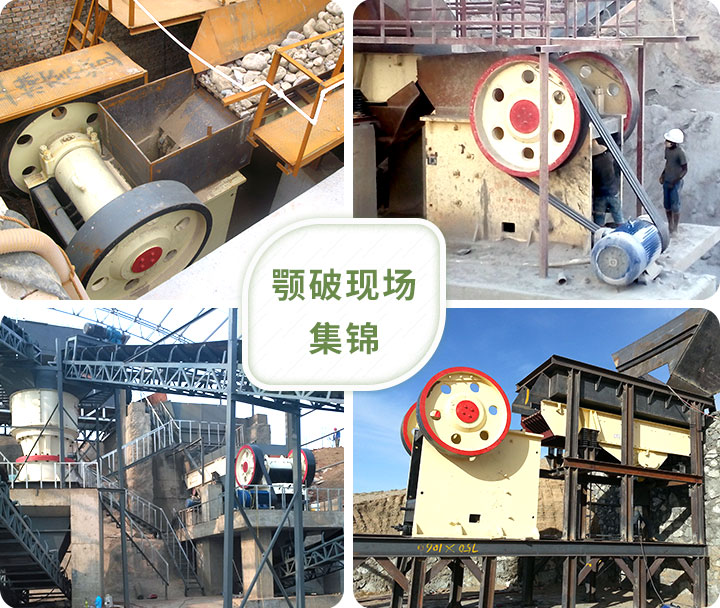

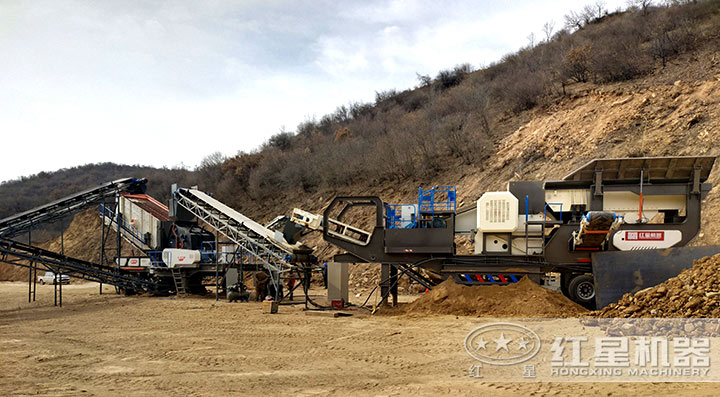

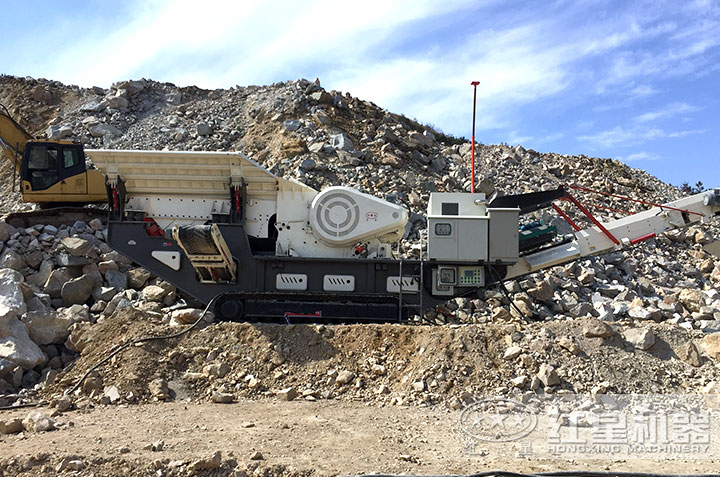

客户现场

颚式破碎机生产现场

靓丽颚式破碎机生产线

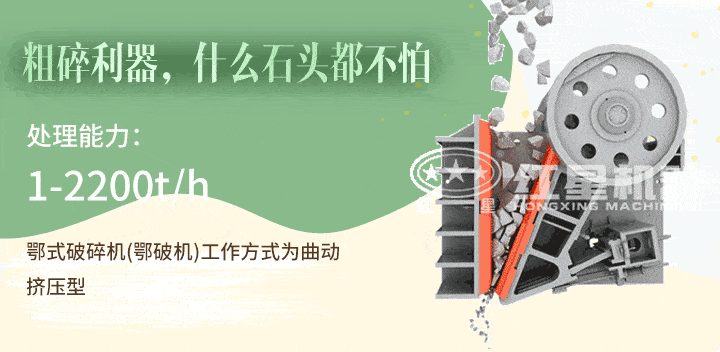

颚式破碎机(鄂破机)工作原理

鄂式破碎机(鄂破机)工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

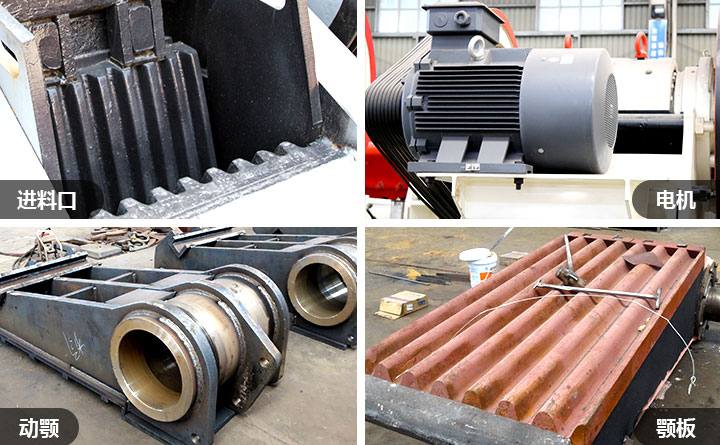

颚式破碎机配件

颚板

颚板

电动机

电动机

红星颚式破碎机性能特点

1、采用优良的制造工艺,选用高耐磨的制作材料

2、使用经久耐用动鄂总成,动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动,此外重型偏心轴亦采用锻坯进行加工,使得颚式破碎机的性能更高

3、轴承座采用整体式铸钢结构,整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。

4、采用有限元分析技术破碎机具有更高的强度

5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便,鄂式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单安全快捷

7、选用轴承规格更大、承载能力更高, 鄂式破碎机装有较其它同样规格破碎机更大、更耐用的偏心轴轴承,其更高的承载能力有效的迷宫密封使轴承使用寿命大大地延长

8、新采用了齿形护板,增大了鄂板的有效长度,产量更高。

颚式破碎机优势图

颚式破碎机结构图

颚式破碎机试车

1、试车前准备

(1)电动机单体试运转,检查电动机运转方向,电流稳定不超过额定值;轴承温升、振幅不超过规定;轴承盖处不漏油,无杂音。

(2)全面检查破碎机各运转与静止机件的紧固螺栓是否牢固可靠。

(3)各润滑部位加注足够的润滑脂。

(4)传动皮带松紧合适,各传动部位要有可靠的安全罩。

2、空载试车

运行前必须盘车数周,检查无阻时方可开车,瞬时启动并立即停车,检查各部件情况及转动方向,再二次启动,如果正常可连续运行,空载运行应达到以下要求。

(1)按程序启动或停止,符合设计要求。

(2)所有紧固螺栓应牢固无松动,无振动异常。

(3)润滑正常,无漏油,轴承温升不超过规定。

(4)飞轮运转平稳。

(5)所有调整部件应灵活,并在规定的调整范围。

3、负荷试车

负荷试车应连续运转不少8h,电流稳定,投料应均匀,负荷达到铭牌能力;轴承温升、振幅不超过规定;出料粒度符合要求;各部件传动平稳,无异常现象,达到规定要求。

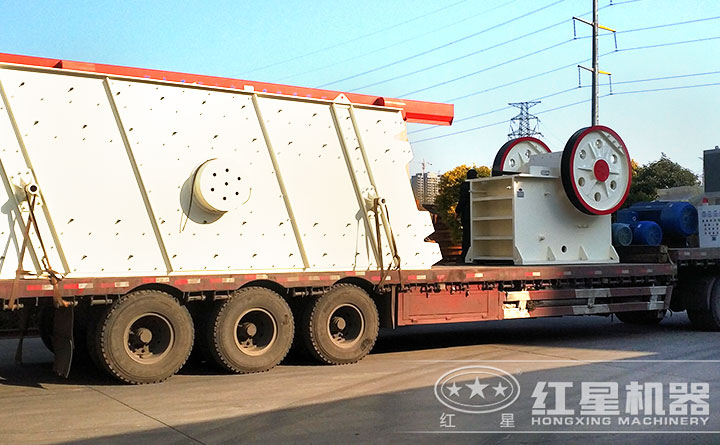

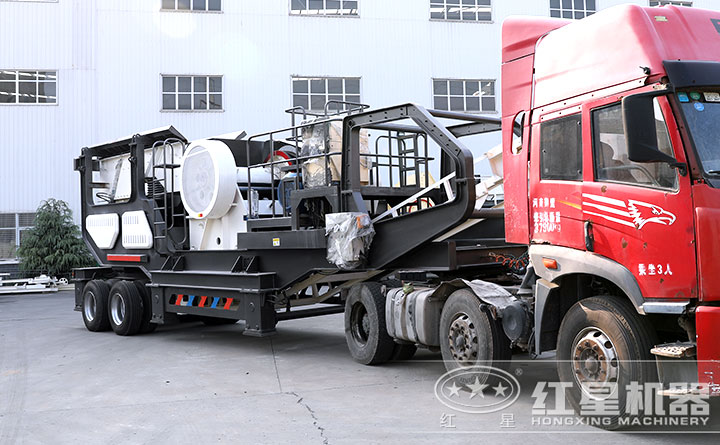

颚式破碎机发货现场

颚式破碎机发货了,请注意查收

正在装车的鄂式破碎机

颚式破碎机发货现场

红星机器颚式破碎机价格实惠,售后更省心

红星机器是集科研、生产、销售于一体的矿山机械设备生产厂家,所提供的颚式破碎机生产能力较强、性能高,型号非常的多,质量有保证,可为用户带来较大的经济效益。不仅如此,红星机器科学的管理,在对所生产的颚式破碎机价格定位时是非常实惠的,可有效的降低用户的资金投入,从而使用户在作业中的盈利更高,用实力征服用户朋友们。

来红星参观的用户

用户朋友参观红星车间

客户签订合同

携手启程、筑梦未来

红星厂家没有时间的限制和地域的限制,以快速反应、畅快沟通、精准高效、合理周到的理念服务用户,帮助客户分析问题、解决难题,而且可享受免费全套售前、售中、售后服务,为设备撑起有力的保护伞,让您更省心,如果您需要颚式破碎机更多信息(包括具体价格)请点击此处咨询,或者直接红星机器厂区实地考察一番,了解更多详细情况,会有专人接送,免费全程服务。

颚式破碎机价格咨询热线:0371-67772626。

河南郑州颚式破碎机厂家地址:河南省郑州市高新区檀香路8号。

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
