水泥熟料反击破碎机

水泥熟料反击破碎机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度≤800mm
  • 生产能力30-800t/h
  • 安全环保国家环保认证

适用物料:水泥熟料、石灰石、青石、石膏等。

7*24小时服务热线0371-6777 2626

水泥熟料以石灰石和粘土、铁质原料为主要原料,在水泥熟料的生产过程中,原料的破碎是必不可少的,合理选用破碎设备不仅能提高生产效率,还可提高水泥熟料的质量。水泥熟料反击式破碎机是近几年发展起来的一种水泥破碎设备,再水泥熟料生产中应用率非常高。

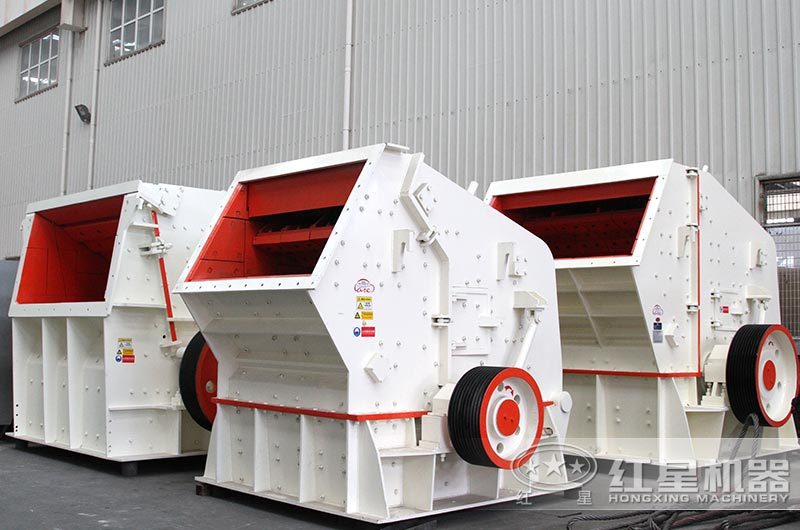

反击式破碎机

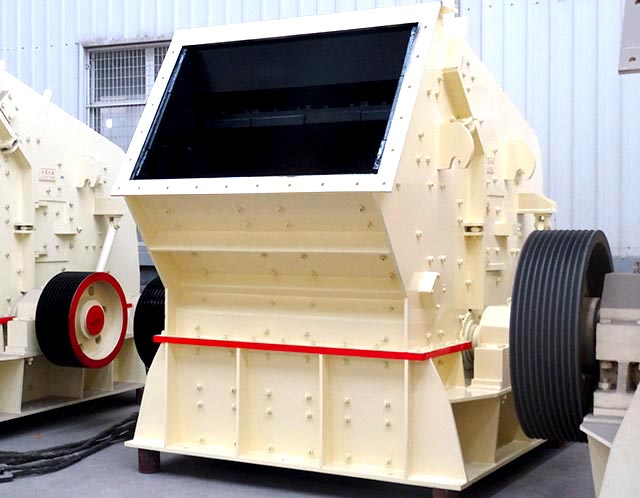

反击式破碎机

反击式破碎机

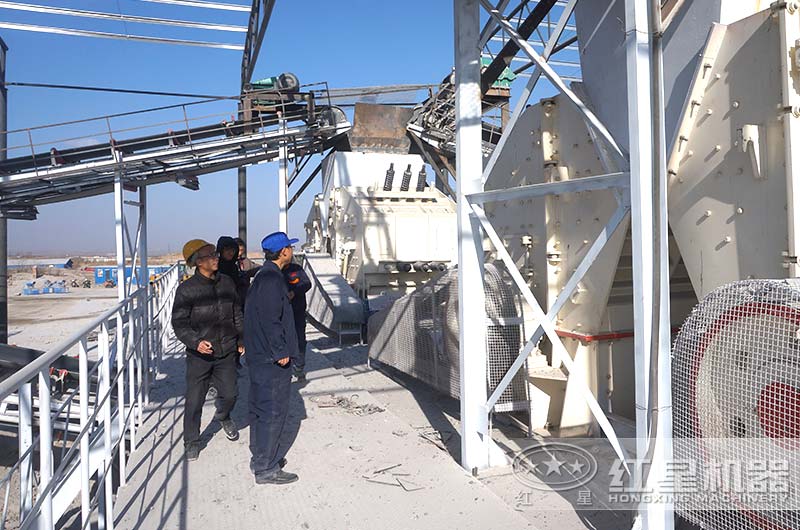

反击破车间

水泥熟料加工工艺

熟料经一级破碎后,进入反击式破碎机组成的闭路破碎工艺入磨,以保证入磨物料粒度的均匀稳定性。入磨物料先由熟料库底皮带机输送(皮带机上装有除铁器), 然后入磨前提升机, 再到回转筛, 回转筛筛余粗粒入反击式破碎机, 破碎后熟料再入提升机, 以上设备组成闭路破碎系统。回转筛筛下细粒则入水泥磨, 水泥磨再进行闭路循环, 成品从旋风式选粉机出口人成品库。

水泥熟料反击式破碎机结构

水泥熟料反击式破碎机(简称水泥熟料反击破)主要由机体、转子(转子上装有数个平行于回转轴的板锤)及回转子上部空间有几个弧形的反击板等部分组成。转子是由电动机直接带动,使它高速运转。

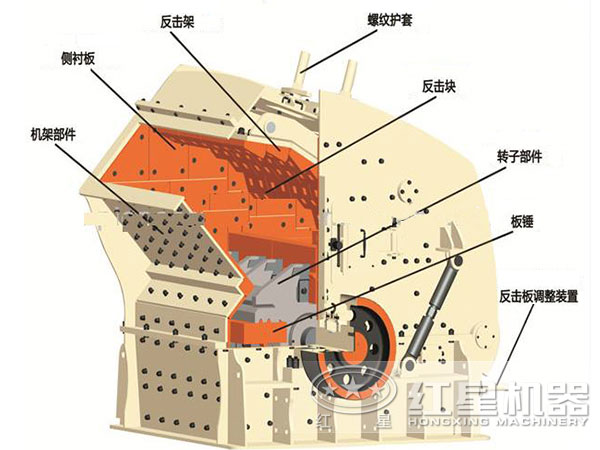

水泥熟料反击式破碎机结构

水泥熟料反击式破碎机工作原理

熟料从进料口入机体后, 落到转子带波纹的托盘上, 由于转子随主轴高速旋转, 使托盘上的物料同转子随主轴高速旋转, 将托盘上的物料甩到反击板上, 因反击板的特殊构造, 物料被反弹, 且向下向内聚集运动, 从而进入破碎腔受到打击锤打击,因反击板反击, 并沿转子周围按“Z”字形作环向运动, 直到破碎到一定粒度后被排出腔体。

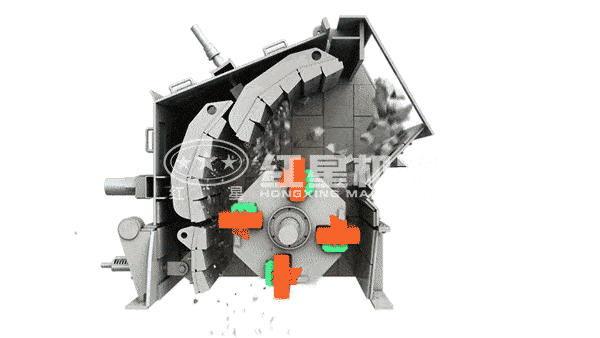

水泥熟料反击式破碎机工作原理

水泥熟料反击式破碎机性能优势

1、易磨损件磨损小,金属利用率高。板锤的磨损只会对板锤的正面磨损,是因为当转子速度正常时,进料会落到板锤表面,板锤的背面和侧面均不被磨损,而且底部研磨棒更换容易,板锤的金属利用率可高达45%~48%。

2、处理能力强,可以破碎进料粒度不大于500mm、抗压强度不超过350MPa的各种粗、中、细物料(水泥熟料、花岗岩、石灰石、混凝土等)。

3、简化破碎流程,可使三段破碎变成两段或一段破碎,降低选矿厂设备费用。配有多功能液压站,具有液压高速排料间隙,反击板稳定减振以及机体自动开启等多功能。

4、排料口调节方便,产品粒度好,通过调整转子和反击板的间隙,可以调整排料口的大小,并且破碎物料粒度均匀,呈立方体状,产量大,效率高节能。

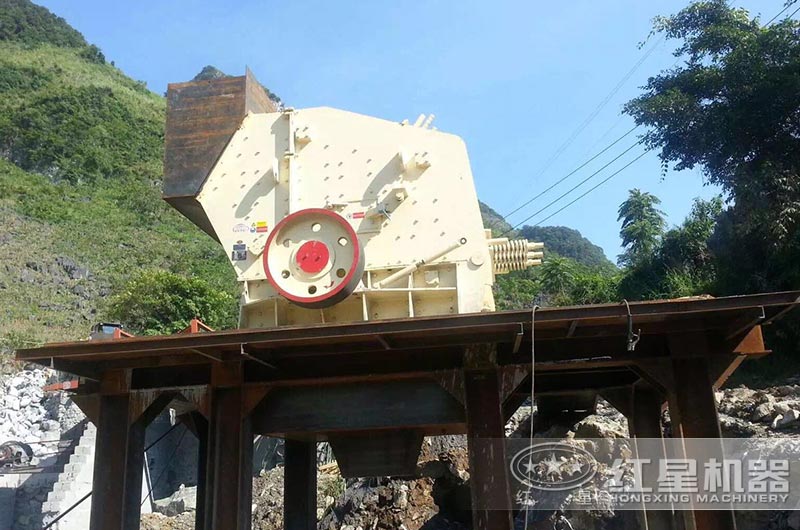

反击破生产现场

反击破生产现场

生产现场

作为水泥熟料反击式式破碎机较好的生产厂家,红星机器生产的该设备自然具有成熟的资质,产品质量值得信赖,各用户完全可以优先考虑。点击免费咨询可与客服沟通,同时,红星机器拥有一体化的服务体质,将给您带来全新的购机体验,欢迎莅临考察。

水泥熟料反击式破碎机价格咨询热线:0371-67772626

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
总重量
(t)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300 12
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390 15
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800 17.7
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800 22.4
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120 27
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120 34
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330 50.6
PF-1820 Φ1800×2000 1260×2040 800 400-800 4P   630-710 4400×3866×4009 83.21
