红星机器立轴冲击式破碎机

红星机器立轴冲击式破碎机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度35-60mm
  • 处理能力12-160t/h
  • 安全环保国家环保认证

适用物料:石灰石、青石、花岗岩、河卵石、萤石、石英石、混凝土骨料、耐火材料等。

7*24小时服务热线0371-6777 2626

红星机器立轴冲击式破碎机简介

立轴冲击破是一种较新型破碎理念应用的破碎机,现在国内外机制砂和耐火、建材等骨料生产方面的应用越来越广泛,其机制砂产品砂料粒形优异,受到了市场的追捧,这也使得机制砂的上游产业,制砂机产业发展起来。红星机器冲击式破碎机由红星机器专业技术人员研制而成,无论在性能上还是结构上都具有特殊优势。

红星机器立轴冲击式破碎机图片实拍

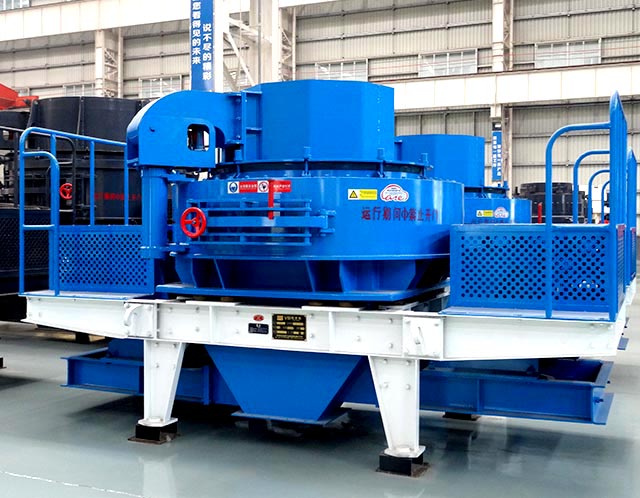

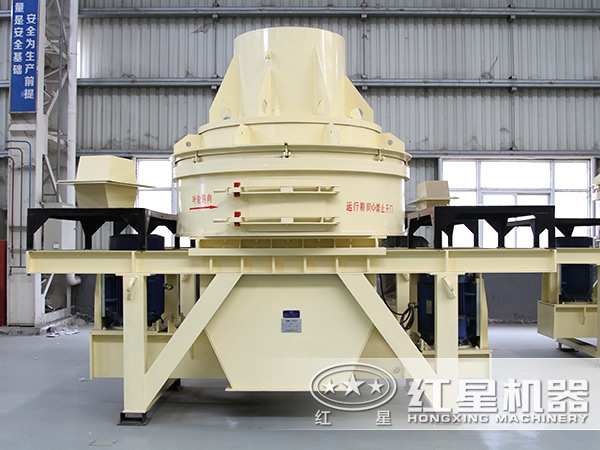

冲击式破碎机

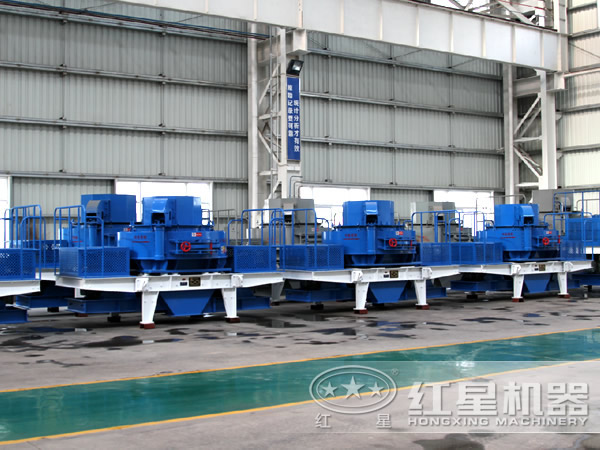

产能、型号不同的冲击破

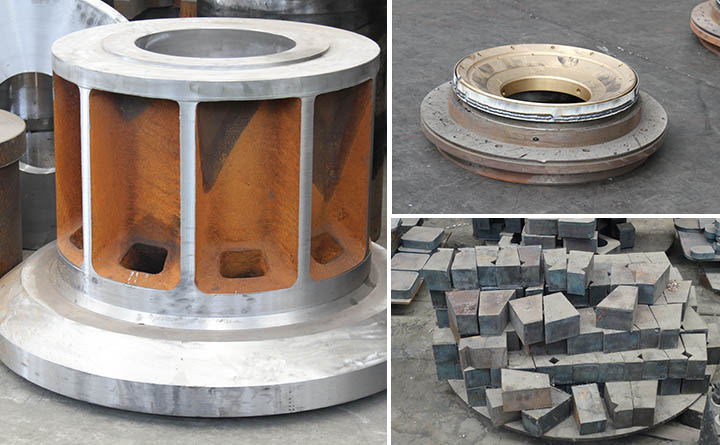

冲击破配件

红星机器立轴冲击式破碎机的结构

红星机器立轴冲击式破碎机的主要结构包括了主轴、机架、破碎腔、叶轮、电动机、给料口、溢流器、上料皮带机及出料皮带机组成。合理的结构设计,使得整机在作业中的运行更加的稳定,作业效率更高。

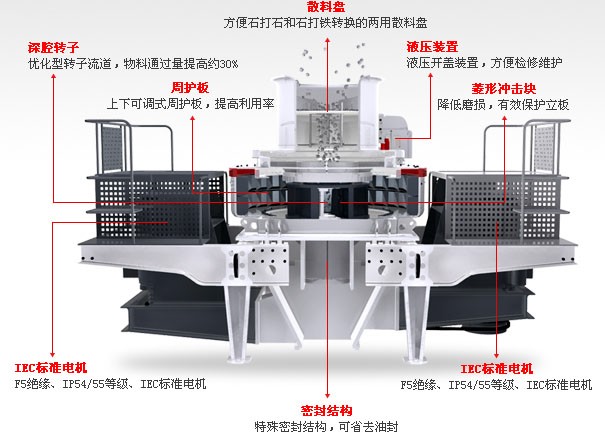

破碎机结构图

红星机器立轴冲击式破碎机的工作原理

物料由进料口进入破碎机中,经分料器将物料分成两部分,一部分物料从分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力的加速度,然后以60~75m/s的速度从叶轮3个均匀分布的流道内抛射出去。首先同由分料器四周落下的一部分物料冲击破碎,然后一起冲击到破碎腔内的物料衬层上,在反弹力的作用下,改变其运动方向再次与后续的高速物料反复撞击。如此,物料在涡动破碎腔内就受到多次机率的撞击、摩擦和研磨破碎作用。破碎后的物料由下部的排料口排出,与配置的提升循环筛分系统形成闭路,一般循环3次即可将物料破碎成为0.90mm以下粒度。

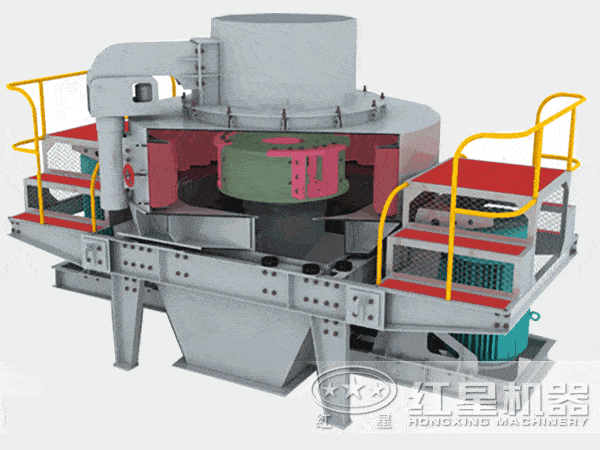

破碎机原理

红星机器立轴冲击式破碎机的结构性能特点

1、结构简单,运转平稳。机体采用腔体立式结构,传动主轴总成安装在底座中部上,用以传递由电机三角带传来的驱动力以及支撑叶轮的高速旋转运动,与矿石物料没有刚性作用力,刚性破坏几率低。是新型中、细碎石设备,也是目前逐步广泛用于替代圆锥破碎机、对辊机、球磨机的机型。

2、破碎效率高,能量消耗小、破碎比大。硬脆性矿石物料通过分料器进入高速旋转的叶轮内后被快速加速形成具有高动能的动力源,直接与另一路自然落体的物料打击碰撞,同时迅速与破碎腔壁碰撞,并反弹多次碰撞而完成了多次的破碎和研磨,具有细碎、粗磨功能,同时具有整形功能,堆积密度大。

3、磨损小、维修率低、增铁少。生产过程中,石料能形成保护衬层,少量易磨件采用特硬耐磨材质制成,体积比较小、重量较轻,便于拆卸更换配件。

4、粉尘小、对环境的污染小。叶轮及破碎腔内的物料形成的沉积料衬层有效减少了磨损件费用及维修工作量,解决了破碎过程中产生的铁污染问题,同时消除了粉尘弥散,粉尘污染少。

5、破碎物料能力强。干法制粉生产中受物料水分含量影响小,含水量可控到8%以内。通常破碎物料含水量控制在2%~5%时,物料破碎效果更好。

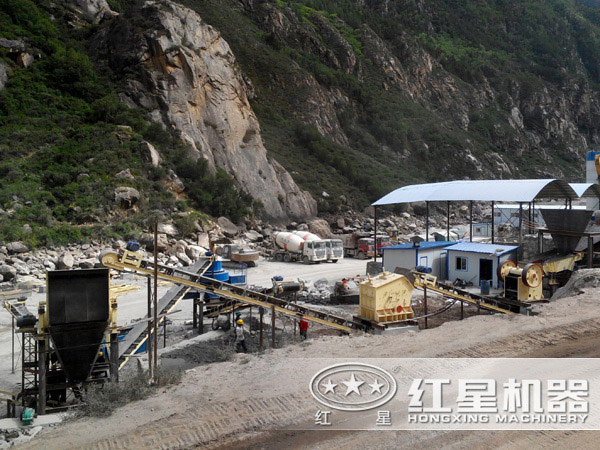

破碎现场

价格多少,在线咨询,厂家免费报价

红星冲击式破碎机多少钱一台,很多客户都有相同的疑惑,因为厂家生产的冲击式破碎机拥有不同的规格型号,而且生产时采用的工艺有差别,所以厂家对于整机的市场报价会有所不同,因红星厂家是直营厂家,没有中间商,所以在对设备定价上比较经济实惠,具体多少,免费在线咨询,红星销售经理将为您做详细的介绍。

制砂生产线发货现场图

总体来说,红星机器生产的这款立轴冲击式破碎机性能高,质量可靠,在作业中为客户创造了较高的经济和社会盈利,关于不同规格型号冲击破厂家均有现货,合适的话用户可随时到厂参观、考察,公司可提供免费接送服务。

总部地址:河南省郑州市高新技术开发区檀香路8号
销售热线:0371-67772626

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
