VSI立式制砂机结构组成及工作原理

作者:红星机器发布时间:2015-01-03 00:00:00

VSI制砂机简介

VSI制砂机也是一款制砂设备,具有制砂效果好、寿命长、产量高、运行平稳等诸多优势,市场上的占有率很高,为了帮助用户更加详细的了解这款设备,本文对这款设备的结构、原理和价格做简要介绍。

VSI制砂机视频介绍

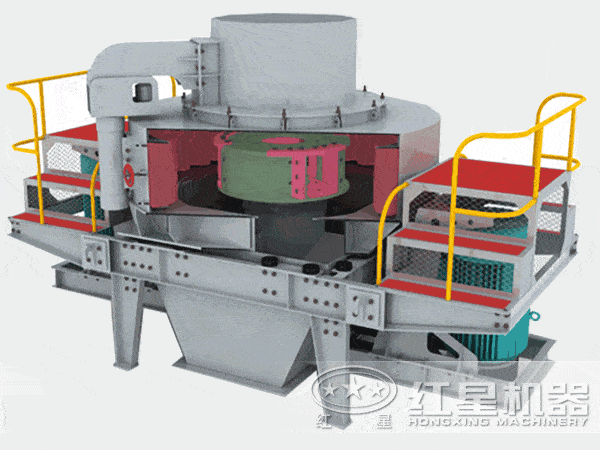

VSI制砂机高清图片

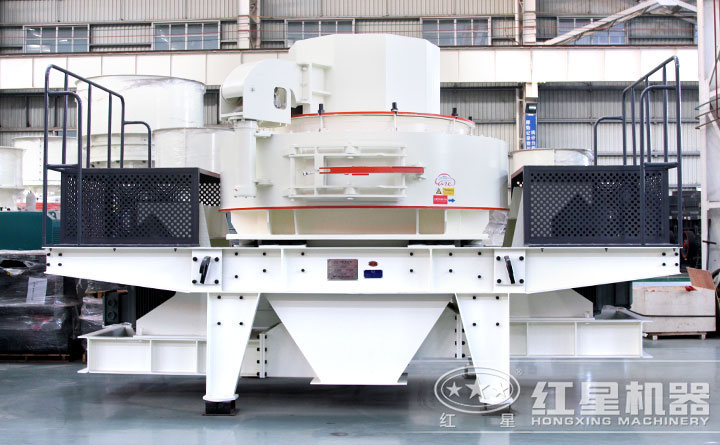

VSI制砂机设备实拍图

VSI制砂机设备实拍图

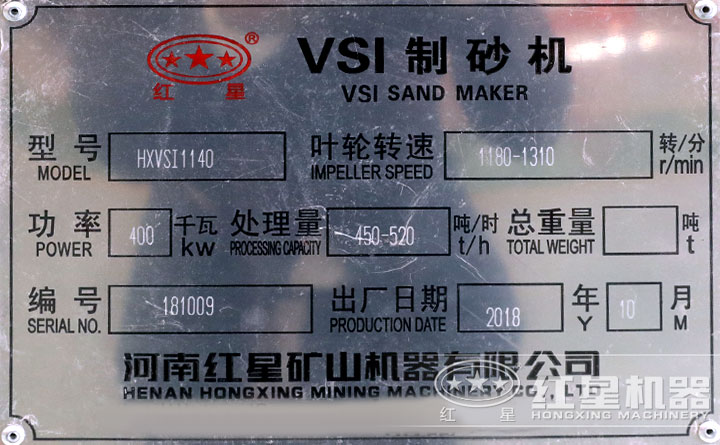

VSI制砂机产品吊牌

型号:HXVSI1140 时产量:450-520吨

VSI立式制砂机结构组成

VSI立式制砂机由机壳、转子、主轴装置、冷却装置、电动机、传动皮带轮和电控柜组成。

1、机壳:机壳是VSI立式制砂机的骨架,下部是排料口,中部是冲击破碎腔,顶部是给料口。其作用既可以当给料支撑,又可以调节循环风量的流向和流量。一般机壳上都留有检查门,便于平时观察、检修设备和更换衬板。

2、转子:VSI立式制砂机采用的转子是与普通圆柱形转子不同的自动保护式转子。转子是一个以转轴为中心的等边三角形部件,有三个排料口,在每个出料口处装有保护板,可以阻止大部分反弹回的物料对转子侧面的碰击。一方面保护了转子的表面;另一方面改善了物料特性。

3、主轴装置:制砂机的主轴装置是一根支承在两个轴承上的立轴,由皮带机传动。

4、润滑冷却装置:该制砂机采用特别的稀油喷淋润滑,润滑效果良好。

5、电动机与皮带传动:电动机为普通电机,与皮带传动搭配使用。

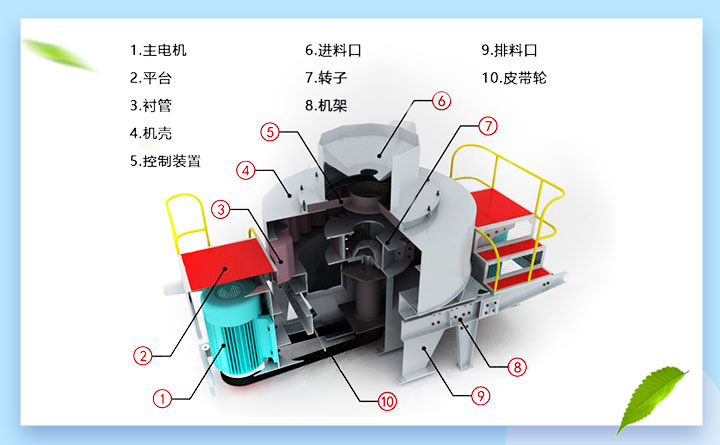

VSI立式制砂机结构图

VSI立式制砂机工作原理

VSI立式制砂机工作原理主要是:物料由进料斗落入破碎腔,主轴在电动机通过下端三角皮带的拖动下高速旋转,带动了装在主轴上端的空心转子一起旋转物料由顶部中心给料口加入转子中心,再经分料锥分到三个出料室。物料在转子高速旋转的离心力作用下被加速,经过出料口的时候以很高的线速度抛出与周围的物料垫层或反击衬扳形成的环形冲击面相撞,物料颗粒在很高的冲击速度作用下,沿原有的自然裂纹分解成小的立方体状颗粒。与此同时,旋转时产生的强大气流从破碎腔回到中心给料口,形成机内循环,延长了在破碎腔内物料的停留时同,加强了细小颗粒之问的研磨作用。随着离心冲击过程的连续进行破碎,破碎物料的颗粒之间不断地剧烈相互撞击、摩擦,使物料均匀细化。破碎后的物料颗粒细,细粉含量高,是其它制砂机无法达到的破碎效果。

VSI制砂机原理

VSI立式制砂机技术参数参考

VSI新型制砂机,最大进料尺寸30-50mm,处理量由于规格型号及进料方式的不同也由低到高大有不同,小到60T/H,大到520T/H,规格型号比较齐全,定能满足您的需求,如果您想了解更详尽的参数,欢迎您随时联系我们,我们负责制砂机的技术经理会给您详尽解答!

型号VSI 7611VSI 8518VSI 9526VSI 1140VSI 1145VSI 1150
处理量 (t/h) 瀑落与中心进料80-180140-260200-380300-520350-610360-650
全中心进料40-9070-130100-190160-260180-355190-365
最大入料尺寸
(mm)
软料354045505050
硬料303540404545
转速(r/min)1700-18901520-16901360-15101150-13001150-13001150-1300
电机功率(kw)4P   1104P   1804P   2644P   4004P   4404P   500
外形尺寸(长×宽×高)(mm)4100×2250×23004160×2320×29004560×2450×28305500×2700×31005500×2700×31005500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

VSI立式制砂机价格

VSI立式制砂机价格是用户非常关心的,红星机器生产的设备因地理位置优越、薄利多销的性质,在对设备的定价上非常的实惠,可有效减少用户自生产中的支出,帮助用户获取更高的利润,有关不同型号的VSI立式制砂机价格,用户可点击:报价咨询

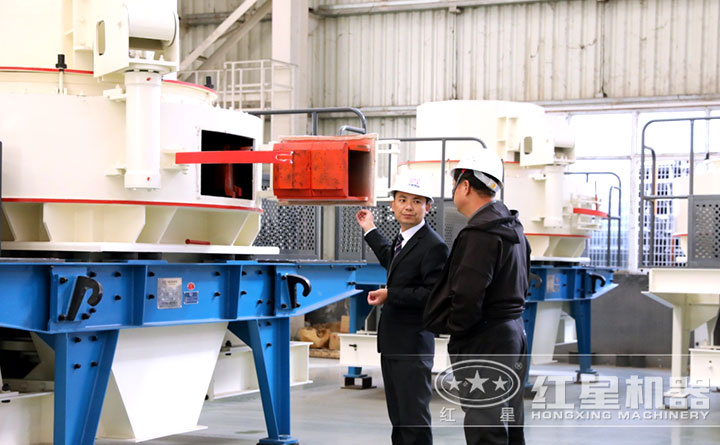

VSI制砂机客户来访

红星机器是国内较大的矿山机械设备生产厂家,拥有成熟的生产工,为用户提供的制砂机等其他设备技术好、稳定性强、便于操作、结构合理,可为用户的生产带来较大的经济和社会效益,想对我公司生产的制砂机和其他砂石设备有更多的了解,欢迎拨打公司的免费咨询电话0371—67772626,我们的专业人员将给用户耐心、详细的讲解。
