冲击式破碎机结构特征

发布时间:

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以 点击在线咨询 与我们在线交谈,或者拨打我们的客服电话0371-67772626

HX型立式冲击破碎机是市场上应用较广的一款破碎设备,在市场上很受用户们的青睐,该设备的结构特征主要由进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、传动装置及电机等部件组成,下面是对其中主要部件以及设备价格的简单分析。

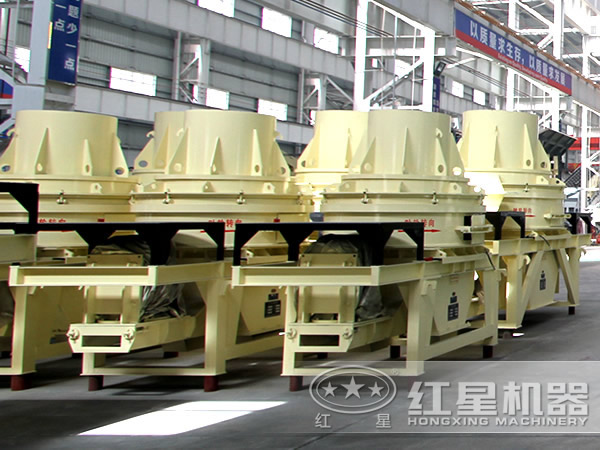

HX型立式冲击破碎机

HX型立式冲击破碎机结构

1、分料器

分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使另一部分物料从中心入料管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速度物料冲击破碎,不增加功率消耗,增大生产能力,提高破碎效率。

2、涡动破碎腔

涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程发生在涡动破碎腔内,由物料衬层将破碎作用涡动破碎腔壁隔开,使破碎作用仅限于物料之间,起到耐磨自衬的作用。

3、叶轮

叶轮结构由特殊材料制作的一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递钮距,高速旋转,叶轮是HX立式冲击破碎机的关键元件。叶轮将物料加速到60-75m/s速度抛射出去,冲击到涡动破碎腔内的物料衬层,进行强烈的自粉碎,在锥帽和耐磨块之间装有上、下流道板,保护叶轮不受磨损。

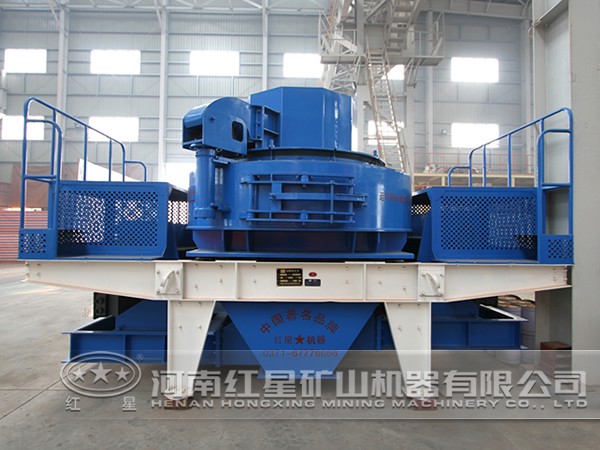

HX型立式冲击破碎机

4、主轴总成

主轴总成安装在底座上,用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

5、传动装置

采用单电机或双电机驱动的皮带传动机构(75KW以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡,不产生附加力矩。

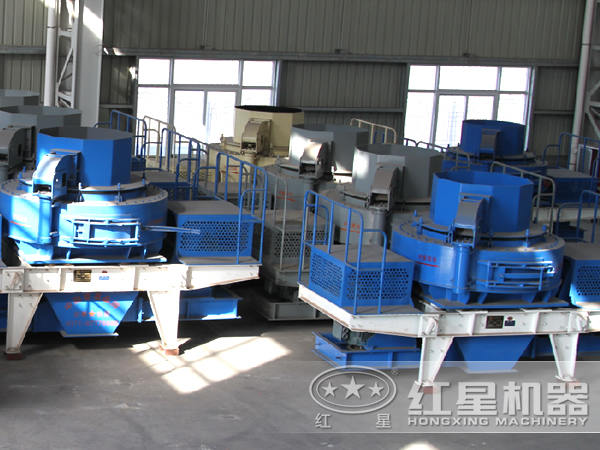

HX型立式冲击破碎机

HX型立式冲击破碎机价格

红星机器生产的HX型立式冲击破碎机价格是非常实惠的,可大大降低用户在生产中的支出,从而使用户在生产中的获利更高,不仅如此,厂家为用户生产的设备采用成熟的生产工艺,选用了较为优质的原材料,使得其生产的设备性能更优、质量更加的可靠。

厂家为用户提供的不仅有HX型立式冲击破碎机,生产的还有颚式破碎机圆锥破碎机,想对他们有更多的了解,欢迎广大用户的来电。

河南红星机器咨询电话:0371—67772626
