红星外动颚破碎机介绍

发布时间:

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以 点击在线咨询 与我们在线交谈,或者拨打我们的客服电话0371-67772626

外动颚破碎机具有破碎比大、外形低矮和易损件寿命长的特点,外动颚破碎机破碎比大,可以简化破碎流程,外形低矮,降低了工程施工量。

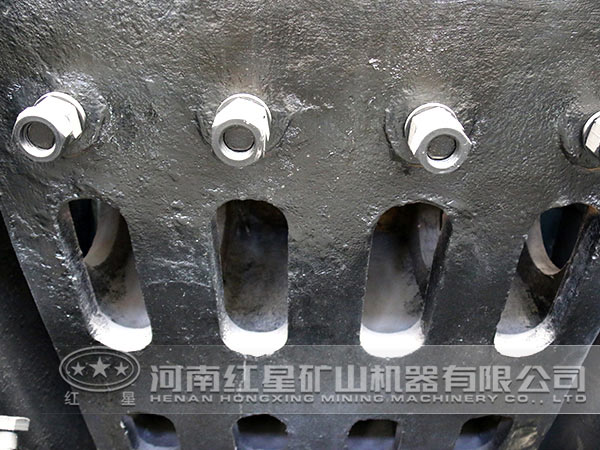

颚式破碎机

如果想要了解更多颚式破碎机信息,请点击:https://www.hnhxjq.cn/products/71.html

外动颚破碎机的工作原理

在粉碎机构学理论研究的基础上,设计了创新的机构,改变了100多年传统统的机构设计,破碎设备的结构与传统的颚破完全不同。外动颚破碎机由传动部(电动机、三角皮带)、机架部、动颚部、调整部、可调颚部、拉紧部和润滑系统等组成。电动机经三角皮带通过皮带轮驱动偏心轴,通过边板将偏心轴的偏心转动传到外侧的动颚上,变成动颚的周期性摆动,使落入动颚与可调颚组成的破碎腔中的物料受到挤压、劈裂和弯曲的作用而被破碎,经破碎后的物料由排料口排出。

外动颚破碎机具有如下特点

1、机构设计新颖。

新型外动颚匀摆鄂式破碎机,改变了沿用100多年来传统复摆颚破以四连杆机构中的连杆作为动颚的传统设计。将四连杆机构中的连杆做为破碎机的边板。动颚与连杆分离,使连杆的运动特征已不再约束动颚的运动特征,针对不同的应用场合和不同的破碎物料性质,只要改变机构参数,就可以调整动颚运动轨迹,满足不同需求。

外动颚式破碎机

2、结构独特。

   a、破碎腔呈倾斜状态:降低设备高度;

   b、负悬挂大传动角机构,传动效率高;

   c、可调颚由悬挂轴悬挂在机架上,下部通过肘板与机架相连,用调整垫片控制排矿粒度;

   d、采用串级破碎腔,共用l套四连杆机构,实现大破碎比。

   e、外动颚:动颚位于破碎腔的外侧,外侧动颚的周期运动有助于给料和排料;

3、性能优良。

 a、破碎比大,可简化破碎流程。研制成功大破碎比颚式破碎机系列,破碎比高达15~20,是传统颚式破碎机矿石普氏硬度厂的3~4倍,大大简化了破碎工艺流程。由于工艺流程短,需配备的设备台数减少,需设置的辅助操作岗位也必然少;设备配置需要的高差降低,土建和施工工程量减少,总图和工艺配置简单;大幅度节省设备、厂房投资;运营成本大大降低。大破碎比颚式破碎机矿石普氏硬度厂的研制成功实现了破碎领域长期想根本简化破碎工艺流程,用一段取代传统二段或三段破碎的奋斗目标;

外动颚式破碎机

  b、外形低矮。外动颚碎石机及负悬挂的结构设计,大大降低了带轮和飞轮的高度和整机高度,比同规格传统颚式破碎机矿石普氏硬度,低1/4-1/3;倾斜腔的结构设计和喂料设备平面工艺配置大大降低了喂料高度和土建工程量。

  c、衬板寿命长。由于动颚运动轨迹理想,磨损方向的分量很小,衬板磨损显著降低,衬板寿命提高3—5倍以上。
