PE250x1200颚式破碎机结构

作者:红星机器发布时间:2012-05-23 00:00:00

PE250x1200颚式破碎机简介

颚式破碎机根据出料粒度大小可以分为粗颚破和细颚破,PE250*1200颚式破碎机属于粗颚破范围,其主要由固定体、转动体、保险装置、调整装置、电机等部分组成。

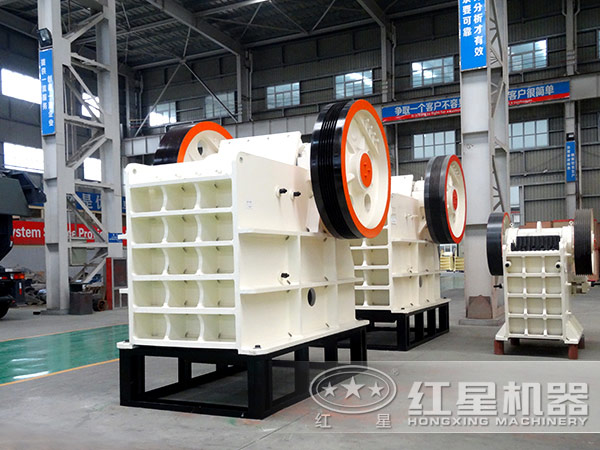

PE250*1200颚式破碎机

1、PE250*1200固定体:PE250*1200颚式破碎机固定体的主要部件是破碎机机架,机架的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重 磨损,在破碎腔左右侧上装有护板,可随意更换。

2、PE250*1200转动体:由动颚、偏心轴、轴承、皮带轮(飞轮和槽轮)等几部分组成,是颚式破碎机传动和承受力的主要部分。

颚式破碎机

(1)破碎机动颚由动颚支架和活动颚板等部件组成,颚破的动颚支架采用35#铸钢,并经过调质处理。颚板分活动和固定两种,为提高破碎效果,表面采用优化齿型,材质采用ZGMn13具有硬度高、耐磨,使用效果良好的特点。

(2)颚式破碎机的偏心轴由45#钢车制,并经过调质处理。

(3)轴承采用双列向心球面滚子轴承,具有微调、耐用、承受力大的特点。

3、PE250*1200调整装置:该装置是用来调整排料口的大小尺寸,控制颚式破碎机出料粒度。颚式破碎机调整机构有两种形式:提长楔块式和顶杆垫片式,调整方便灵活,能实现无级调整。

颚式破碎机车间一角

颚式破碎机厂家推荐

红星机器专注生产矿山机器四十年,老品牌,行业口碑好。尤其生产的颚式破碎机型号规格齐全、性能稳定、品质过硬。欢迎新老客户莅临公司实地参观考察,我们随时恭候您的到来!

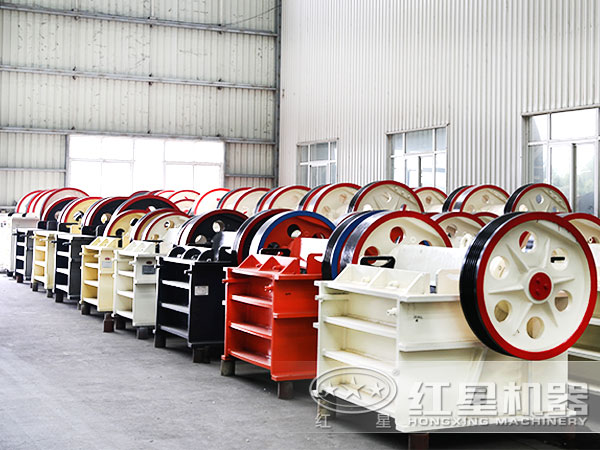

各种型号的的小额破

各种型号的的小额破

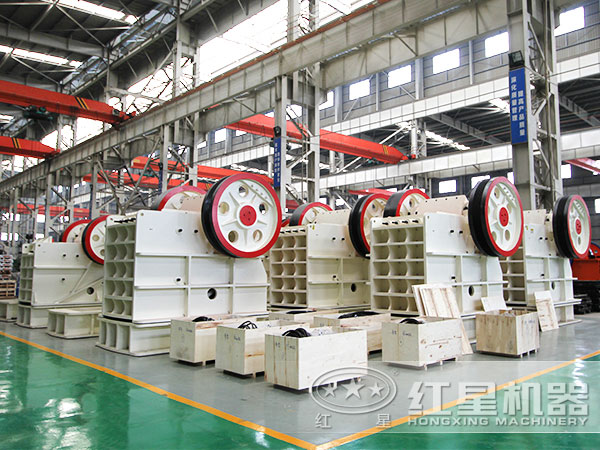

红星鄂式破碎机车间一角

红星鄂式破碎机车间一角
