如何设计复摆颚式破碎机的肘板?

作者:红星机器发布时间:2013-03-07 00:00:00

复摆颚式破碎机的肘板的作用有三个:传递动力,当非破碎物进入破碎腔时起到保险件的作用,更换不同长度的肘板,可调整排料口大小。本文主要来介绍如何设计复摆颚式破碎机的肘板,以保证破碎机有较好的工作性能。

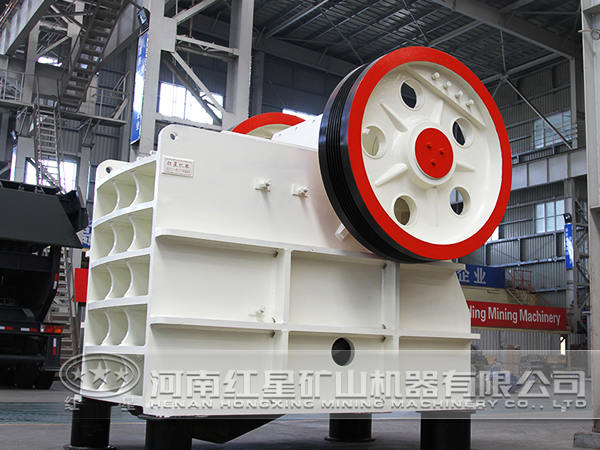

复摆颚式破碎机

复摆颚式破碎机的肘板是一种易损件。在正常工作中,因为肘板头和肘板座垫之间不能得到很好的润滑,即两者间不能形成油膜,再加上粉磨落入,因此实际上与肘板之间,是一种干摩擦和磨粒磨损状态。这样,导致肘板与肘垫磨损很快,使用寿命低。除此之外,肘板与肘垫之间传递很大的挤压力,并承受冲击载荷,在反复冲击挤压的情况下,肘垫被挤压在动颚和肘座的凹槽中,更滑时很难拆掉。肘头与肘垫的结构形式,一般有两种:滚动型和滑动型。设计时根据实际需要进行选择。

复摆颚式破碎机

根据对复摆颚式破碎机的运动分析可知,肘板运动特性是一种简单摆动,属于铰链链接的摆动件。因此,肘头和肘垫构成一种摆动副。在破碎机的工作中,由于长时间冲击作用使肘板垫变形,更换时很难拆下,为此可借用改变配合面形状来解决这个问题。

肘板的结构形式有整体式和组合式。考虑到工作时的性能要求,肘垫承受很大的冲击力,必须使用较好的材料制作。为了减少肘垫和肘头的摩擦,除了经常在两结合面间注入润滑油外,还要防止灰尘和细纹物料进入结合处,因此要在结合处上部加装挡灰板。

本篇内容于2017-07-25 11:20:43已补充更新
