立轴反击式破碎机的结构及工作原理分析

作者:红星机器发布时间:2013-05-20 00:00:00

立轴反击式破碎机与立轴复合式破碎机的不同之处在于它的上、下转子都装有板锤而不是锤头,即都是反击式转子。该机主要用于中、小水泥厂破碎机水泥熟料或原料(石灰石),为水泥厂技术改造或新建生产线提供一种较为理想的两级破碎设备。下文将主要介绍立轴反击式破碎机的工作原理及结构分析

立轴反击式破碎机

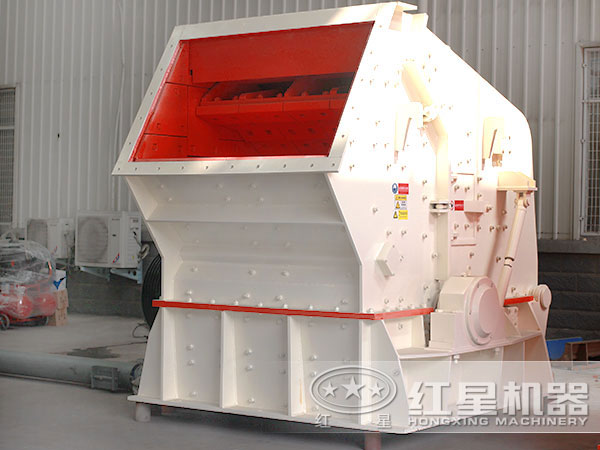

立轴反击式破碎机

立轴反击式破碎机的工作原理是:块状矿石由进料斗落人上破碎腔内上甩料盘上,借助甩料盘的离心力将物料抛向筒体的内壁,与安装在内壁上的反击板猛烈碰撞,同时物料互相撞击,使之破碎或产生大量发丝裂纹,接着物料进入锥形转子腔后,在锥形空间呈螺旋状下落,经冲压、挤压,使已有裂纹的矿石进一步被破碎。物料在锥形转子腔内受锤头的打击,高速运行块料再次与反击板碰撞,物料流相互碰撞使物料经打击、撞击、剪切、挤压而粉碎,从而提高破碎效率。

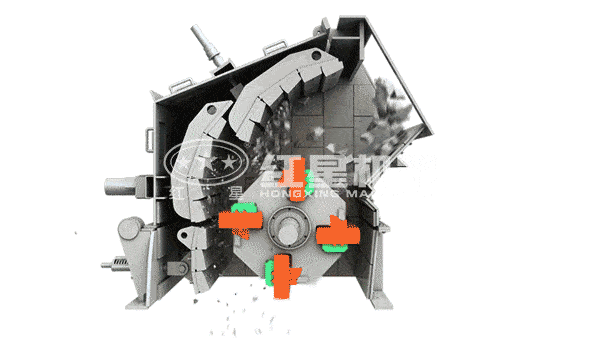

反击破原理

立轴反击式破碎机主要由主机、传动系统和电动机等部分组成。电机呈垂直布置由电机支架支撑,通过形带驱动大带轮和转子按规定方向转动。主轴包括两个转子、机体(筒体)和反击板三大部件。

转子是立轴冲击式破碎机中关键的部件,按结构形式分有整体式(铸造的)和焊接式两种。转子与立轴是靠键连接的,支承立轴的两个调心滚子轴承和一个推力调心滚子轴承分别装在上盖和支座的中央、长条矩形结构的板锤是靠螺栓固定在转盘上。板锤是破碎机易损件,因此要求它坚固耐磨损,便于安装和更换。筒体由两个对开的半圆壳体构成、两个半圆壳体一侧为铰链连接,另一侧用螺栓固定。该机上盖、筒体和支座构成的轴承座的位置是决定立轴安装的精确度,故上述三件设计和加工时,必须特别注意其形位公差问题。

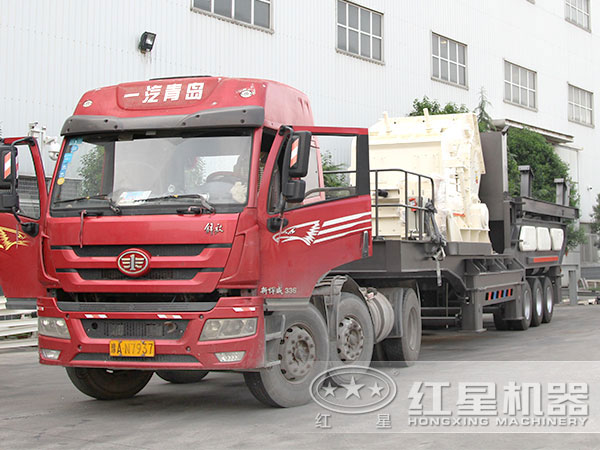

立轴反击式破碎机发货图

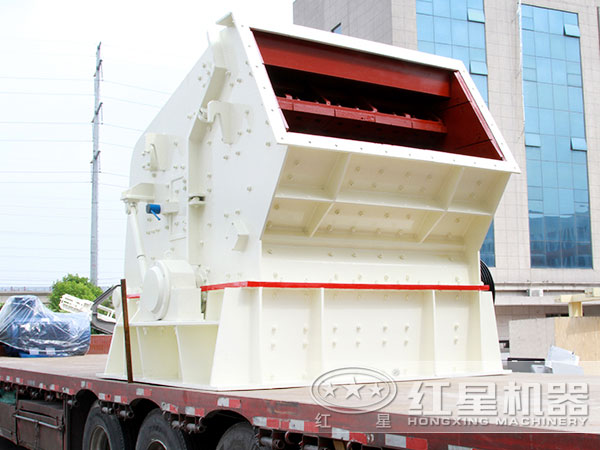

反击破发货图
