物料在冲击式制砂机中的流动状态分析

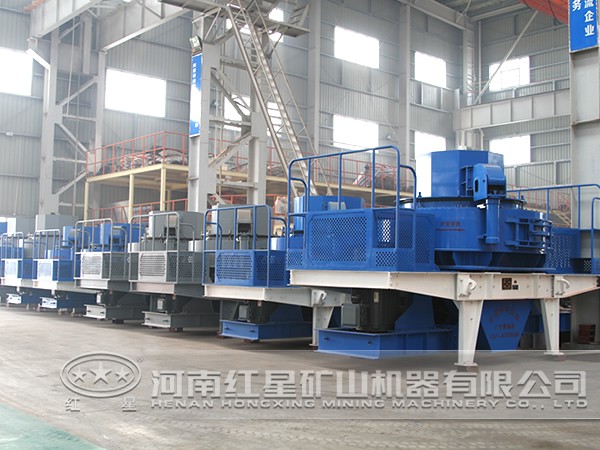

冲击式制砂机是目前制砂行业中经常使用的一种制砂设备。而且制砂机独特的组成结构决定了物料在破碎机内的流动状态，下文将详细分析物料在叶轮流道中的运动情况和物料被叶轮抛射出去后，在涡动破碎腔里的碰撞情况。

物料在流道中的运动情况如下图：

物料由转子给料到叶轮中心进料处之后随高速旋转的叶轮的牵连速度Vu（圆周速度）运动的同时，还沿流道板（叶片）做相对运动，其相对速度为Vx，流动到出口处时，再沿速度Vj方向被抛射出去。得到动能的粒子进入破碎腔与腔内粒子云产生粒子间的碰撞以及能量交换的连锁反应。高能量的大粒子与较小（或弱能）粒子碰撞时，形成剧烈冲击而实现选择性破碎，粒子迅速减小；较低能量的中等粒子和前面冲击产生的粒子，再和其他粒子相遇时，彼此也形成冲击劈裂和磨蚀；小粒子、粉料和粉尘也以高速运动，虽然有很小的动能，砸对与它们相遇的任何物料仍产生力的“砂喷”作用。

整个粒子云在从时轮内抛射出的物料驱动下，环绕破碎腔汹涌地涡动，从而使粒子互相撞击。摩擦和研磨而使粒度大大减小，直到它们失去足够的速度后掉出粒子云，然后离开破碎腔。一个粒子在破碎腔内滞留时间一般在5~20s之间。它与粒子质量、速度和它多次碰撞过程中的运动路线有关。由此可知，在功率一定的条件下，适当增加粒子云密度，从而增加碰撞几率和频次，借以提高破碎效果。
