两种辊式破碎机的结构组成

作者:红星机器发布时间:2013-06-09 00:00:00

辊式破碎机是一种较古老的破碎机,其结构简单、易于制造、过粉碎少、能破碎黏湿物料,因此被广泛应用在中低硬度物料的破碎作业中。

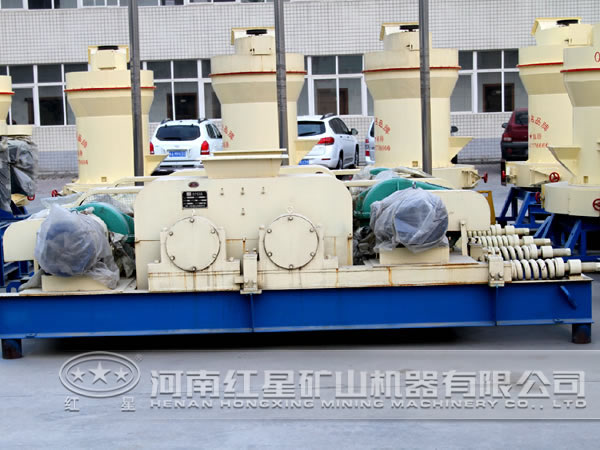

辊式破碎机

近些年来随着生产建设的发展及科技水平的不断提高,辊式破碎机在结构和破碎机理方面均有新的改进和发展,如分级式破碎机、辊压机等。辊式破碎机按辊子数目可分为单辊、双辊、三辊和四辊破碎机,本文主要其中的两种:单辊和双辊破碎机。

单辊破碎机的辊子外表面与悬挂在心轴上的颚板内侧曲面构成破碎腔,颚板下部有支承座。物料由进料斗进入破碎腔上部被顺时转动的齿辊咬住后带到破碎腔,间隙逐步减小的区域受挤压、冲击和劈裂作用而破碎,后从底部排出。颚板内侧上的衬板可以是光面的、带沟槽的或带齿的。由于颚板是铰接在心轴上,故它的角度可以调整,从而可以改变衬板与齿辊之间隙(排料口),达到调整产品粒度的目的。颚板可由弹簧支承。破碎保险装置的作用是当不能破碎物料进入破碎腔时,颚板向后退让,排除破碎物,因此起到保护破碎机作用。

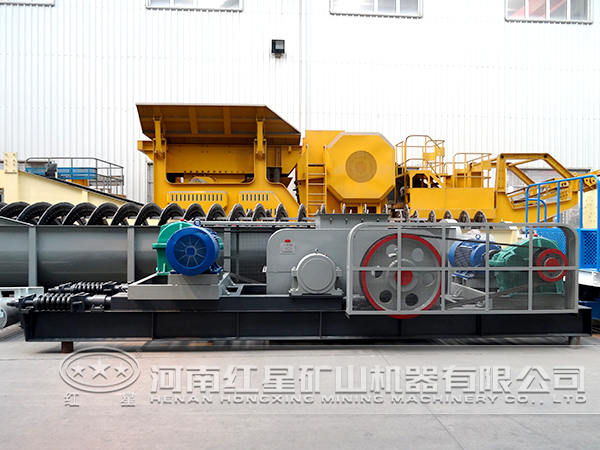

辊式破碎机

双辊破碎机的辊子支承在活动轴承上,辊子支承在固定曲承上。活动轴承借助弹簧被推向左侧挡块处。两辊子做相向转动,给入两辊子之间的物料受辊子与物料之间摩擦力作用,随着辊子转动咬住进而被带入两辊之间的破碎腔内,受挤压破碎后从下部排出。两辊之间较小间隙为排料口宽度,破碎产品较大粒度就是由它的大小来决定。活动轴承沿水平方向可以移动,当非破碎物进入破碎腔时,辊子受力突增,辊子和活动轴承压迫弹簧向右移动,使排料口间隙增加,非破碎物排出机外,从而防止破碎机的轴承等机件受到损坏。因此,它是破碎机的保险装置。活动轴承在弹簧力的作用下,向左方推进至挡块位置。调节装置的作用是当排料口宽度需要调节时,可以改变挡块位置。

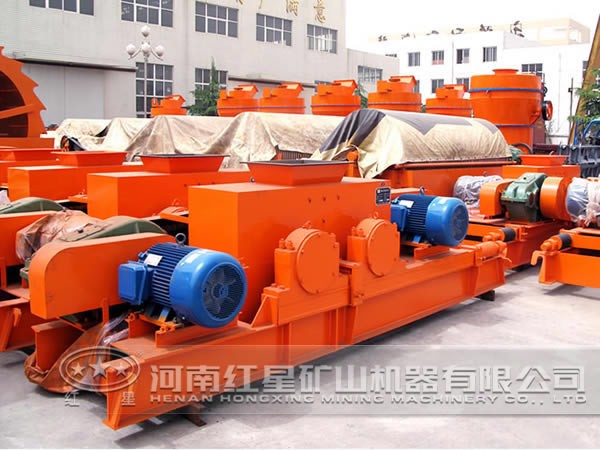

辊式破碎机
