您的当前位置:首页 > 产品知识 > 更多产品知识 > 如何改进双齿辊破碎机辊子的密封结构?
作者:红星机器发布时间:2013-10-30 00:00:00

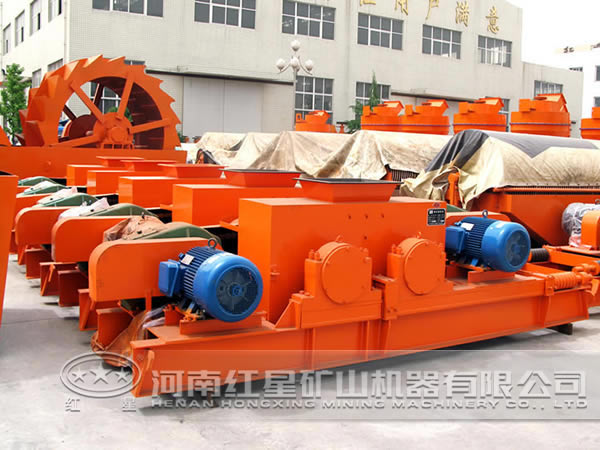

双齿辊破碎机是一种应用非常广泛的破碎机械。具有体积小,破碎比大,噪声低,结构简单,维修方便,生产率高,被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点,适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。
在冶炼厂中,双齿辊破碎机可用于将板结后的烟囱灰破碎后进行筛选,但由于烟囱灰中含有大量的砷、硫等有害元素,而齿辊破碎机的辊子和机壳间的密封结构不理想,在破碎时有大量的灰从缝隙中泄漏出来,给环境造成了极大的污染,工人的操作环境极为恶劣。因此可对该双齿辊破碎机辊子的密封结构进行改进。
该型破碎机的辊子与机壳间的密封过去采用毛毡密封,其结构见图1。毛毡对空气的密封效果不好,环境干燥,使用不久毛毡就会磨损,造成严重的漏灰现象。

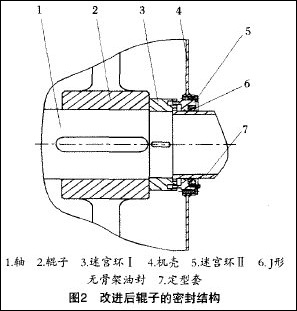

为了解决上述问题,对该密封结构进行改进,采用迷宫密封及J形无骨架油封结构,其结构见图2。迷宫环I通过键联接安装在辊子轴上,迷宫环Ⅱ安装在机壳上,这样迷宫环I和迷官环Ⅱ组成了一组迷宫密封。在迷宫环的外侧还安装了l副J形无骨架油封。
密封结构经改进后,灰尘基本不泄漏,大大地改善了双齿辊破碎机的工作环境,社会效益显著提高,红星机器销售的设备性价比更高,欢迎广大有需要的用户来电参观、考察,河南红星机器免费咨询电话:0371—67772626。
本篇内容于2017-07-24 14:36:18已补充更新如果您想了解我们的产品,可以随时拨打我公司的销售热线或点击咨询!
