红星介绍制砂机的结构组成部分

作者:红星机器发布时间:2011-10-19 00:00:00

很多做砂石生产的朋友很困恼,制砂机在出现问题之后不懂得如何去精确的维修,这其实是工作人员对制砂设备的不了解,作为一个合格的工作人员必须知道制砂机的结构组成部分的。下面河南红星机器的工程师们就为大家解答下制砂机的机构组成部分

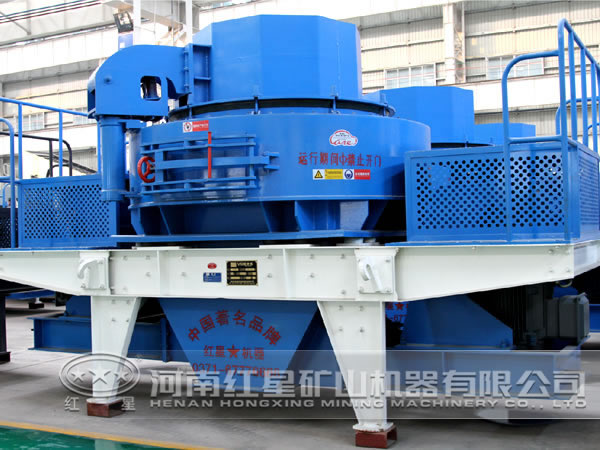

制砂机

制砂机又称冲击式破碎机,经过多年的研发和实践优化,并引进国外成熟技术并结合国内制砂生产方面的实际情况,研制开发出的一种具有有效碎石设备。

制砂机在结构上主要有主轴、进料斗、分料器、涡动破碎腔、叶轮、底座传动装置以及支架组成。主轴安装在底座上,用以传递电念头经过三角皮带传来的动力及支撑叶轮旋转运动。进料斗的结构为一倒立的棱台体(或圆筒体),进料口设置耐磨环,从给料设备的来料经给料斗进入破碎机。涡动破碎腔的结构外形为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程发生在涡动破碎腔内,由物料衬层将破碎作用涡动破碎腔壁隔开,使破碎作用仅限于物料之间,起到耐磨自衬的作用。

制砂机

叶轮结构由特殊材料制作的一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键联接传递钮距,高速旋转。涡动破碎腔、主轴总成、电念头、传动装置均安装在底坐上,底座结构外形,中部为四棱柱空间,四棱柱空间的中央,用于安装主轴总成,两侧形成排料通道。双电念头安装在底座纵向两端,底座可安装在支架上,也可直接安装在基础上。根据破碎机工作场所不同,可以考虑配置支架或不配置支架。

以上就是制砂机的结构组成部分,只有了解制砂机的结构,才能对制砂机更好的使用与维护,让制砂机的工作效率更高。

本篇内容于2018-08-10 17:49:42已补充更新
