棒磨机的结构与球磨机基本相同,主要区别在于:棒磨机不用格子板进行排矿,而采用开口型、溢流型或周边型的排矿装置,内部的研磨介质为钢棒,而球磨机内部的研磨介质为钢球。

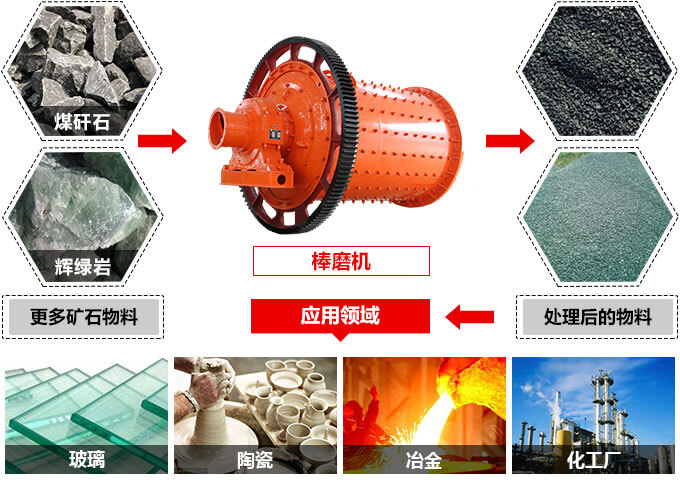

棒磨机一般适用于湿法细碎、粗磨各种硬度的矿石物料,常被用于建筑用砂和选矿流程中作研磨物料设备,相比球磨机和辊磨机,棒磨机处理的物料更细腻,一般用于精细加工流程中。设备的选择对后期的影响较大,所以在选购设备前需要对设备有一定的了解,下面是小编对设备所做的一系列介绍,用户在选购时可作为参考。

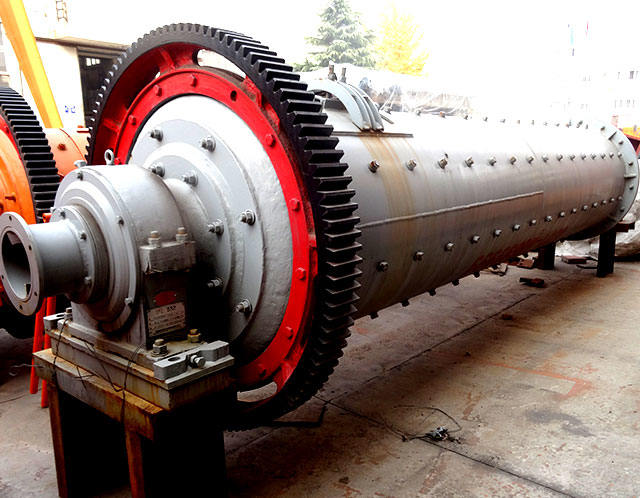

大型棒磨机

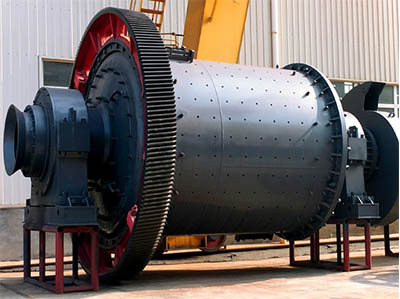

中型棒磨机

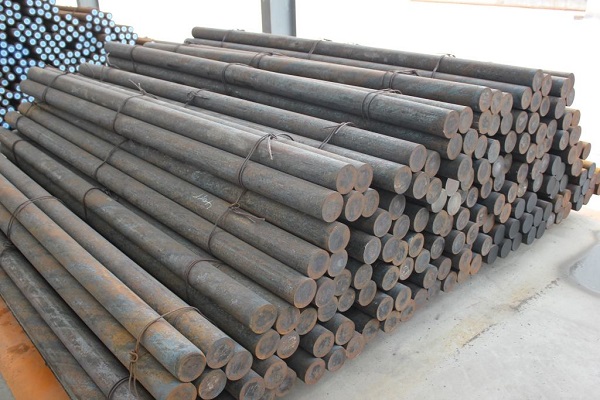

棒磨机采用的介质为较筒体长度短10~15%的圆形钢棒。为了防止钢棒在磨机运转中产生倾斜,其筒体两端的端盖衬板通常制成与磨机轴线垂直的平直端面,且磨机筒体的长径比应保持1.5~2.0,多采用波形或阶梯形等非平滑衬板。排矿端中空轴颈的直径较同规格溢流型球磨机大得多,目的是为了加快矿浆通过磨机的速度。
棒磨机运转时,筒体内钢棒之间是线接触,首先粉碎粒度较大的物料,当钢棒被带动上升时,粗大颗粒常被夹持在棒与棒之间,而细小颗粒易随矿浆从棒的缝隙中漏下,故棒与棒之间还有种“筛分分级”作用,使设备具有较强的“选择性磨碎”特性。
1、开口型棒磨机,磨机排矿端没有中空轴颈,只是在排矿端的中央开有一个孔径很大的喇叭形的溢流口,为避免矿浆飞溅和钢棒从磨机筒体内滑出,排矿口用固定的锥形盖挡住,矿浆经喇叭形溢流口与盖子之间的环状空间溢出。
2、周边排矿型棒磨机,分为筒体端部(排矿端)周边型和筒体中部周边型两种。除排矿方式不同外,其他结构与溢流型球磨机基本相同。鉴于这种棒磨机具有磨矿效率高、节省能耗和提高产品质量等优点,目前已在我国某些工业生产中得到应用。可用作干、湿磨及润湿磨矿作业。
1、出料均匀、产量高:采用可控进出料棒磨机技术,并结合用户的作业需求,配置合适的研磨体,在对物料的研磨加工中成品率更高、出料粒度更均匀。
2、省时省力、投资费用低:与传统的设备相比,设备在作业中可节省动力40%以上,作业中可为企业节省不少的投资费用。
红星机器是国内不错的棒磨机厂家,拥有丰富的生产经验,在对设备易损件的制造中,选用高耐磨、抗压的原材料,不仅降低了设备的损耗,而且使设备更加的坚固耐用,整机在作业中的故障率低、使用寿命长,红星厂家生产的设备除了质量高,服务周到(提供一站式售前、售中、售后服务),设备价格也是科学公道的,因制造规格型号不同的设备时造价不同,所以整机的市场价格也有差别。在线咨询,我们为您提供更优惠的报价。
来厂参观选购棒磨机的用户
【补充】
棒磨机的构造与其他磨机大致相同,但有三点区别:
1、常用直径为50-100mm的钢棒作磨矿介质,而球磨机用钢球作磨矿介质,钢棒长度比筒体短25-50mm,常采用含碳0.8%-1%的高碳钢制造;棒的装入量大约为有效容积的35%-45%,用肉眼观察时,棒的水平面在筒体中心线以下约100-200m。
2、筒体长度与直径之比一般为1.5-2.0,而且端盖上衬板内表面应是垂直平面,其目的是为了防止和减少钢棒在筒体内产生混乱运动,弯曲和折断,保证钢棒有规律性地运动,球磨机的筒体长度与直径的比值较小,多数情况下比值仅略大于1。
3、不用格子板排矿,而采用溢流型、开口型排矿;排矿端中空轴颈直径比同规格球磨机一般要大,筒体转速应低于同规格球磨机的工作转速,使其内的介质处于泻落式状态工作。
1、钨锡矿和其他稀有金属矿的重选或磁选厂,为了防止过粉碎引起的危害,常采用棒磨机。
2、当用二段磨矿流程时,如果一段是从20~6毫米磨到3~1毫米,采用设备作第一段磨矿设备时,生产能力较大,效率也较高,因为一定重量的棒荷比同重量球荷的表面积小得多,所以在二段细磨时,棒磨机比球磨的生产率和效率都低。
3、在某些情况下可以代替短头圆锥碎矿机作细碎,当处理较软的或不太硬的矿石(尤其是粘性大的矿石),可用设备将19—25毫米(有的达32毫米)的矿石磨到6~10目时,比用短头圆锥碎矿机与筛于成闭路时的配置简单,成本也较低,并且可以使碎旷车间的除尘简化。对于硬矿石,用短头圆锥碎矿机与筛子成闭路的办法可能较经济,在设计中究竞选用球磨还是选用棒磨机,必须根据具体情况制订方案加以比较才能确定。

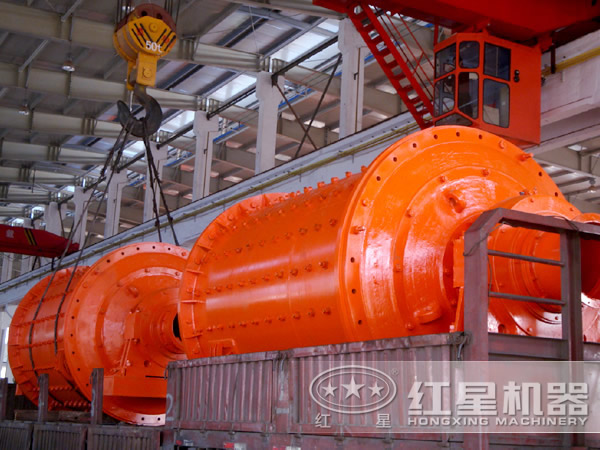

发货现场
河南红星机器生产的棒磨机运行平稳、故障少、投资少、回报快,能为客户创造更高的效益,欢迎广大新老用户来厂咨询、订购,我们随时恭候您的到来。
总部地址:河南省郑州市高新技术开发区檀香路8号
销售热线:0371-67772626
型号规格 | 筒体规格(mm) | 筒体转速 (r/min) | 给料粒度 (mm) | 排料粒度 (mm) | 处理量 (t/h) | 功率 (kw) | 总重 (t) | |
直径 | 长度 | |||||||
MBS0918 | 900 | 1800 | 36-38 | ≤25 | 0.833-0.147 | 0.62-3.2 | 18.5 | 5.9 |
MBS0924 | 900 | 2400 | 36 | ≤25 | 0.833-0.147 | 0.81-4.3 | 22 | 6.7 |
MBS1224 | 1200 | 2400 | 36 | ≤25 | 0.833-0.147 | 1.1-4.9 | 30 | 13.9 |
MBS1530 | 1500 | 3000 | 29.7 | ≤25 | 0.833-0.147 | 2.4-7.5 | 75 | 19.8 |
MBS1830 | 1830 | 3000 | 25.4 | ≤25 | 0.833-0.147 | 4.8-11.6 | 130 | 34.9 |
MBS2130 | 2100 | 3000 | 23.7 | ≤25 | 0.833-0.147 | 14-35 | 155 | 46.5 |
MBS2136 | 2100 | 3600 | 23.7 | ≤25 | 0.833-0.147 | 19-43 | 180 | 48.7 |
MBS2430 | 2400 | 3000 | 21 | ≤50 | 0.833-0.147 | 25-65 | 245 | 59.7 |
MBS2736 | 2700 | 3600 | 20.7 | ≤50 | 0.833-0.147 | 32-86 | 380 | 92.5 |
MBS2740 | 2700 | 4000 | 20.7 | ≤50 | 0.833-0.147 | 32-92 | 400 | 95 |
MBS3245 | 3200 | 4500 | 18 | ≤50 | 0.833-0.147 | 64-180 | 630 | 149 |
