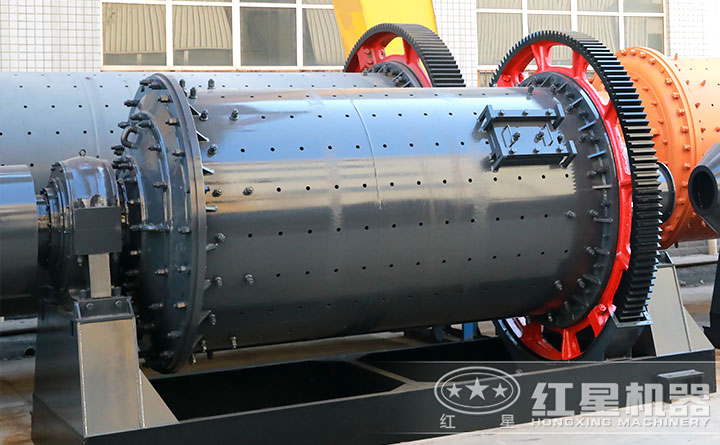

球磨机

球磨机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度≤25mm
  • 生产能力0.65-615t/h
  • 装球量1.5-338t

适用物料:石英石、铁矿、铜矿、金矿、石头、玻璃、耐火材料、硅酸盐制品等

7*24小时服务热线0371-6777 2626

球磨机简介

球磨机不仅可用于石英石、铁矿、铜矿等硬度矿石的研磨加工,对于可磨性物料、各种材质的石头、建筑垃圾也具有较好的研磨效果,根据物料及排矿方式,球磨机可分为干式和湿式球磨机两种方式,可以磨细粉,细度在800目左右,作业中用户可根据实际的生产需要,选择较为合适的型号进行加工。

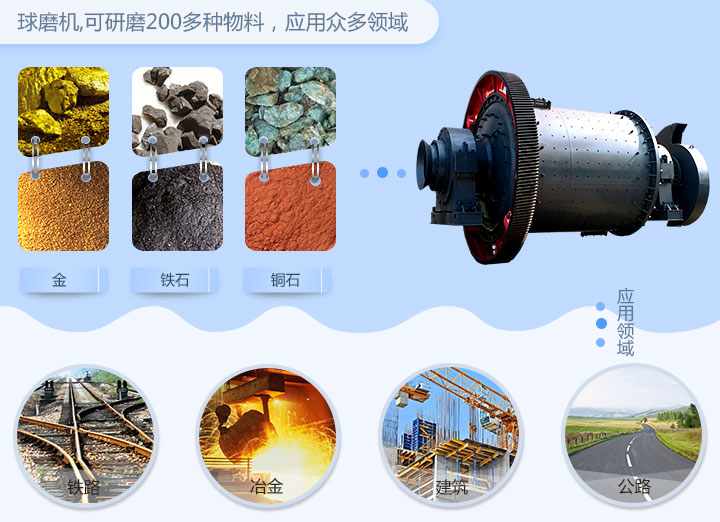

应用范围

球磨机图片

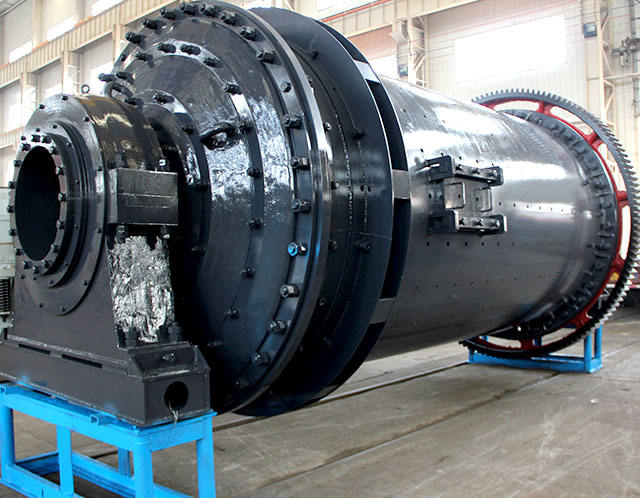

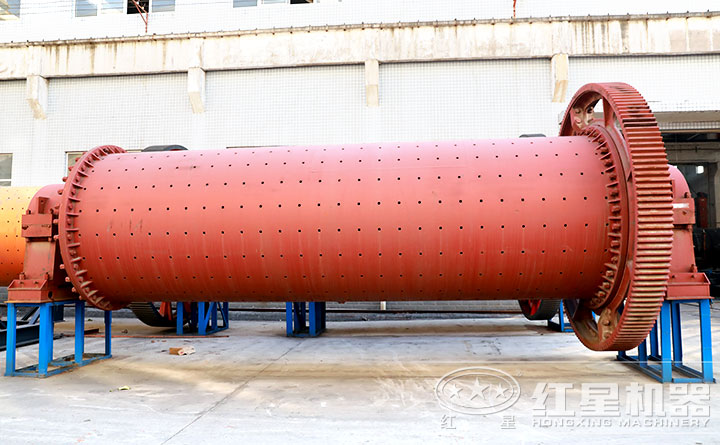

大型球磨机

大型球磨机

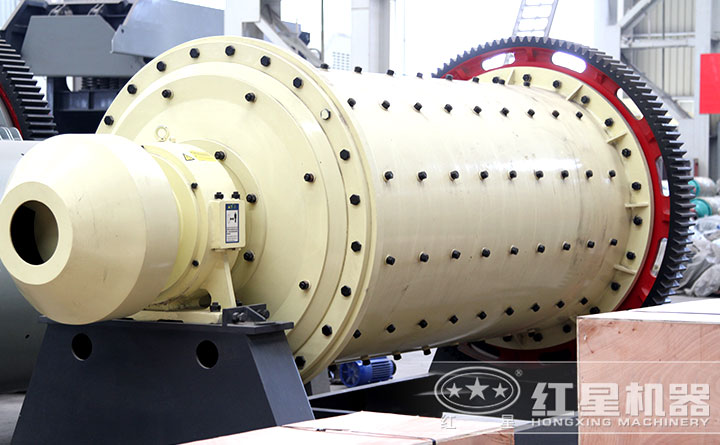

中型磨机

中型球磨机

小型球磨机

小型球磨机

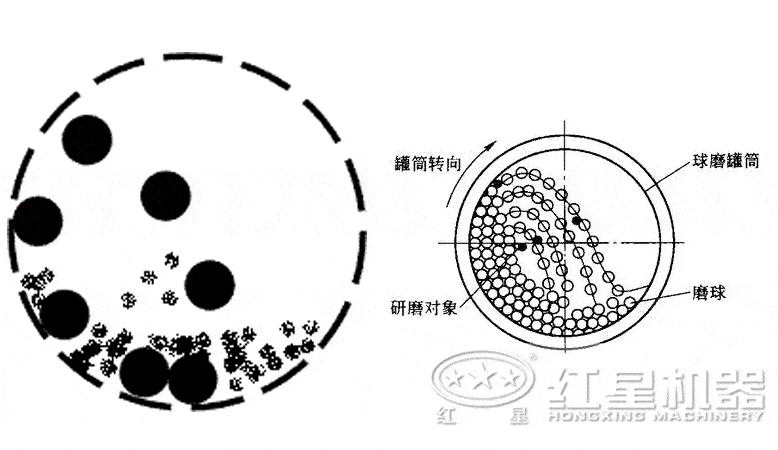

球磨机工作原理

我公司球磨机为卧式筒形旋转装置,矿石由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对矿物产生重击和研磨作用。矿物在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将矿石进一步研磨,矿石粉通过卸料箅板排出,完成粉磨作业。

作业原理图

球磨机结构

主要结构由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成,中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。筒体由钢板焊接而成,其两端焊有法兰盘,以便与铸钢的给料端盖和排料端盖联接,筒体内装有可以更换的衬板,筒体外部焊接有轮带和传动齿轮,通过传动齿轮来带动筒体的转动。

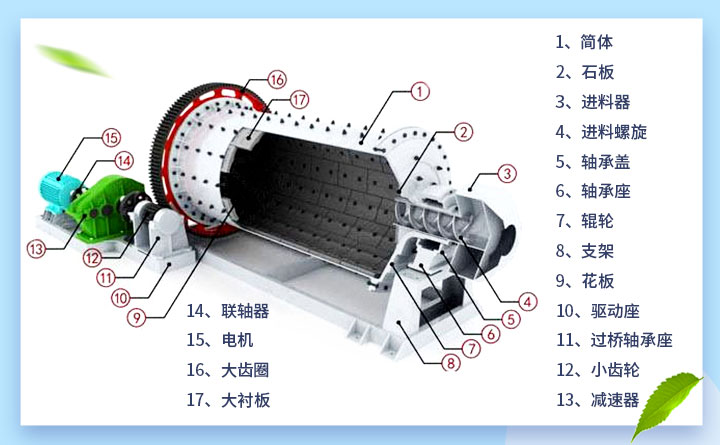

设备结构图

球磨机性能优势

1、采用蓖子板进行分离成品料和不合格的矿粉,它通过内部的钢球与不同颗粒大小的铜矿石进行整体化的运转,提高球磨机加工量,达到更好的铜矿石加工方式。

2、筒体采用自动焊、超声波检测、整体退火、大型专业机床一次装卡加工等措施,确保了精度和质量。

3、增加充填率和转速率,设备处理能力随钢球的充填率增加而增加,提高充填率增加了钢球碎磨矿石的几率和矿石自磨作用。

4、研磨时间预先设定好后,研磨过程全部自动完成,无需人工操作。

5、采用稀土材料及新型结构衬板,调整了磨机转速,优化了齿轮设计,从而增加了磨机运转的平稳性和使用寿命。

6、选用椭圆球介质代替现用圆球介质,这样能够使磨机的破碎和研磨能力得到很大提高。

7、体积小、重量轻、效率高,可用于材料的研磨、混料和机器合金化。

优势图

球磨机报价

红星机器是国内市场上综合评价较高的球磨机厂家,综合实力强、生产规模大、生产工艺成熟、优良,为用户提供的设备质量过硬、型号齐全,并且价格较经济实惠,生产中可为用户的生产带来较高的经济效益,在市场上得到了人们的广泛认可,因所需规格型号不同,设备的整体报价存在差异,想知道自己所需设备的具体价格是多少,可在线询价,红星为您提供质量高、价格合理的球磨机设备及选购方案。

为用户制定工艺流程

为来厂的用户讲解、制定工艺流程

客户现场

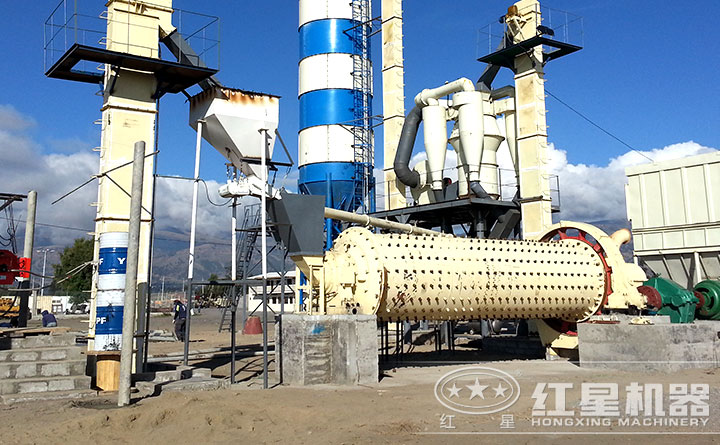

图一:越南某选矿厂中小型球磨机作业现场,设备占地面积小、操作便捷、密封性好,环保节能。

越南设备作业现场

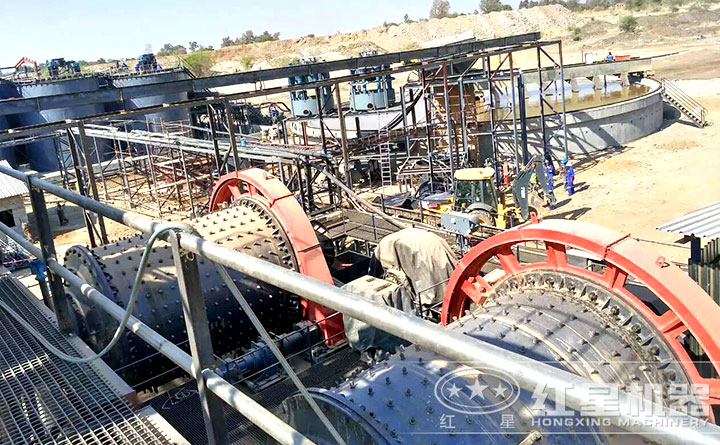

图二:广东某大型选矿厂,整条生产线的运行平稳,研磨效率高。

大型选矿厂现场

河南红星矿山机器有限公司从事球磨机的研发、制造、销售30多年,拥有较大的市场、较成熟的制造工艺,为用户提供的设备运行平稳、质量高,并且可连续性作业,产量高、处理能力强,公司生产的设备有现货,用户可到厂参观、考察,如想参观客户现场,可随时在线咨询,我们将根据您的具体位置,为您提供就近参观现场。

总部地址:河南省郑州市高新技术开发区檀香路8号
销售热线:0371-67772626

技术参数

规格型号筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×180036-381.5<200.075-0.890.65-218.55.85
Ф900×3000362.7<200.075-0.891.1-3.5226.98
Ф1200×2400363<250.075-0.61.5-4.83013.6
Ф1200×3000363.5<250.074-0.41.6-53714.3
Ф1200×450032.45<250.074-0.41.6-5.85515.6
Ф1500×300029.77.5<250.074-0.42-57519.5
Ф1500×45002711<250.074-0.43-611022
Ф1500×57002812<250.074-0.43.5-613025.8
Ф1830×300025.411<250.074-0.44-1013034.5
Ф1830×450025.415<250.074-0.44.5-1215538
Ф1830×640024.121<250.074-0.46.5-1521043
Ф1830×700024.123<250.074-0.47.5-1724543.8
Ф2100×300023.715<250.074-0.46.5-3615545
Ф2100×450023.724<250.074-0.48-4324556
Ф2100×700023.726<250.074-0.412-4828059.5
Ф2200×450021.527<250.074-0.49-4528054.5
Ф2200×650021.735<250.074-0.414-2638061
Ф2200×700021.735<250.074-0.415-2838062.5
Ф2200×750021.735<250.074-0.415-3038064.8
Ф2400×30002123<250.074-0.47-5024558
Ф2400×45002130<250.074-0.48.5-6032072
Ф2700×400020.740<250.074-0.422-8038095
Ф2700×450020.748<250.074-0.426-90480102
Ф3200×45001865<250.074-0.4按工艺条件定630149
Ф3600×45001790<250.074-0.4按工艺条件定850169
Ф3600×600017110<250.074-0.4按工艺条件定1250198
Ф3600×850018131<250.074-0.445.8-2561800260
Ф4000×500016.9121<250.074-0.445-2081500230
Ф4000×600016.9146<250.074-0.465-2481600242
Ф4000×670016.9149<250.074-0.475-2521800249
Ф4500×640015.6172<250.074-0.484-3062000280
Ф5030×640014.4216<250.074-0.498-3862500320
Ф5030×830014.4266<250.074-0.4118-5003300403
Ф5500×850013.8338<250.074-0.4148-6154500525
