螺旋溜槽

螺旋溜槽

机重轻、体积小、操作方便、适应灵活性强;选矿作业更稳定、分矿清楚、处理量大、效率高、选矿富集比高。

  • 进料粒度0.03-1mm

  • 生产能力2-40t/h

  • 安全环保国家环保标准

24小时咨询热线 0371-6777 2626

  • 60秒级人工响应
  • 整机限年保修
  • 24小时免费提供方案设计

螺旋溜槽简介

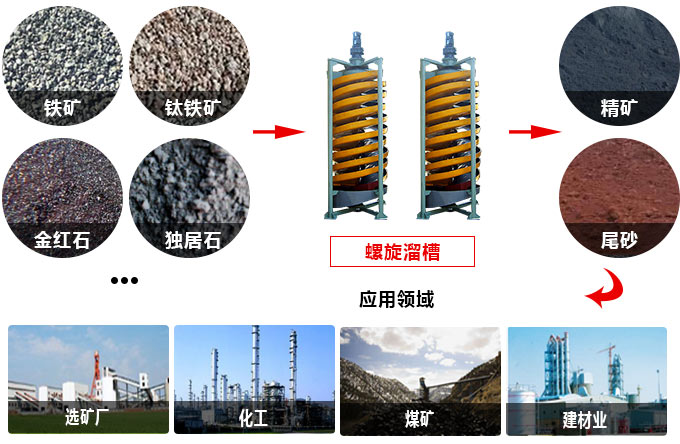

螺旋溜槽综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备,是采矿、选矿更好的设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。

重选由于环境污染小、成本低而被广泛应用于金属矿和非金属矿的选矿中。螺旋溜槽是重选设备之一,结构特点是断面呈立方抛物线形状,适于处理-0.2mm的更细粒级,在分选过程中不需加冲洗水,在槽的末端分段截取精、中、尾矿。

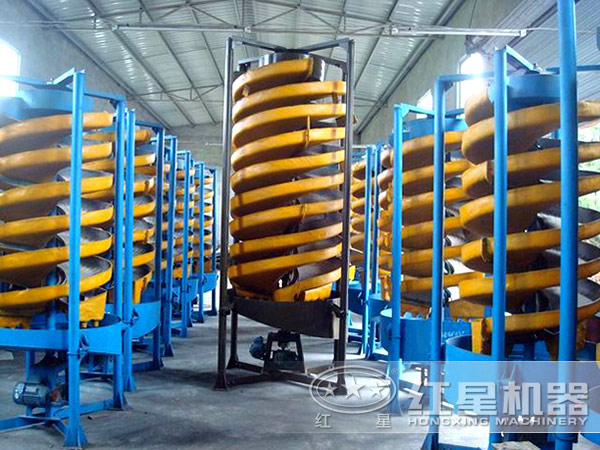

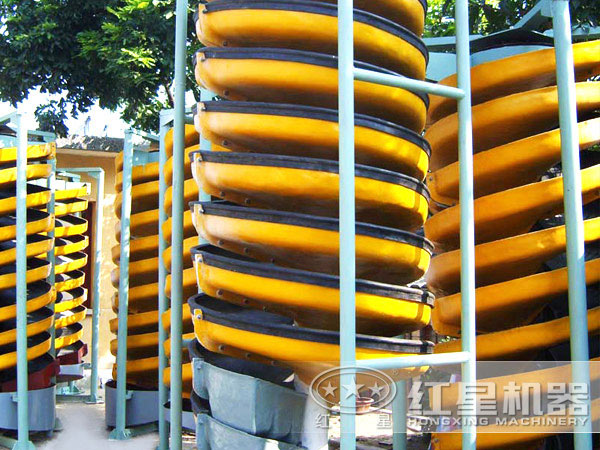

螺旋溜槽图片

螺旋溜槽

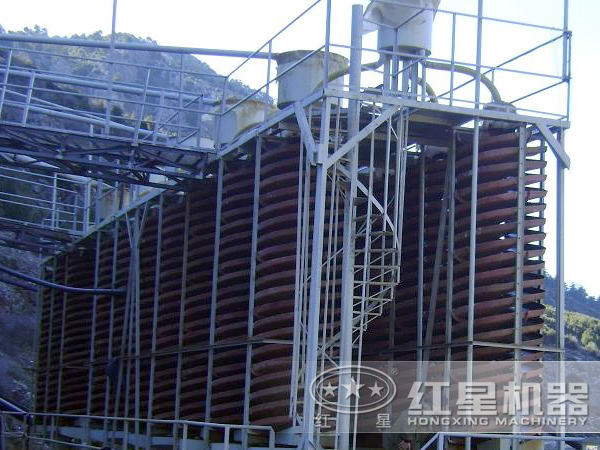

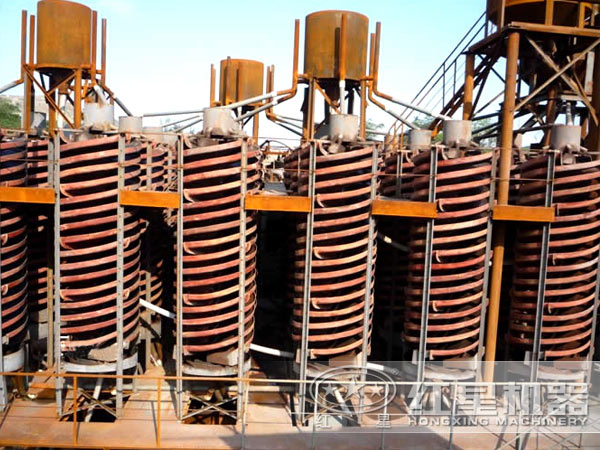

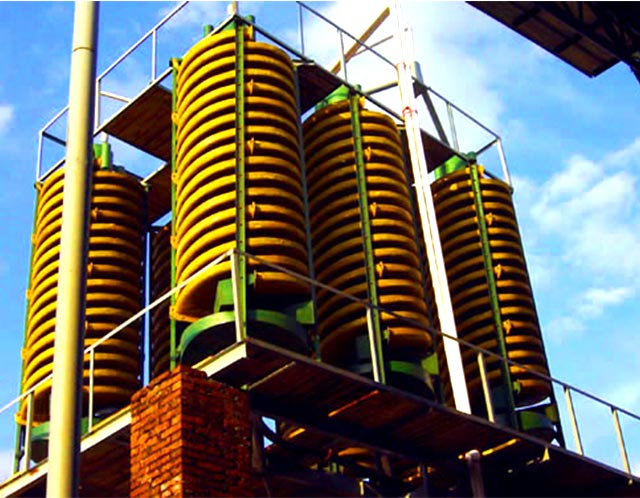

螺旋溜槽客户现场

螺旋溜槽

螺旋溜槽

螺旋溜槽结构特点

螺旋溜槽由给矿匀分器、给矿槽、螺旋槽,产品截取槽、产品集聚斗和槽支架(包括十字架或三角架)等六部分组成。由螺旋片联接成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强煤矸石)制成,借螺栓接在一起,螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。螺旋槽的上方设有多管给矿匀分器分矿均匀,控制简便。分矿器自由放置在支桌的十字架(或三角架)上。均分的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上,进行分选。螺旋槽的尾端装在有阀块式新产品截取槽将分选的新产品沿径向按品位分成三种(或四种)新产品。用调节阀块的位置来改变各新产品的截取宽度。新产品集聚斗是一同心环形筒,将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面,曲线的斜率变化特别适于细微粒物料的选别。

螺旋溜槽特点

螺旋溜槽因功耗低,结构简单,占地面积少,操作简易,选矿稳定,分矿清楚,无运动部件,便于维护管理,单位面积处理量大等特点在众多重选设备中倍受关注。螺旋溜槽有较宽和较平缓的槽面,矿浆呈层流流动的区域较大,更适于处理中细(-4mm)粒级的矿石。我国已制成直径为400、600、900、1200mm的螺旋溜槽,Ф1200mm四头螺旋溜槽的生产能力约4-6t/h。

螺旋溜槽优点

1、大型化,处理量大,现代矿物处理客观上要求以规模效应来创造效益。

2、细粒化,对微细粒级矿物的处理,特别是对粒级-0.047mm的矿物的处理,原有设备基本上能保证+0.047mm粒级的回收。

3、随着水力学、两相流、机械振动学等的发展,螺旋溜槽已从简单地应用重力、水流阻力发展到复合应用离心力,机械振动力、磁力等的水平。通过复合力场,增大有用矿物的富集以及细粒和微细粒的分离,提高矿物回收率。

4、以节能、降耗、高效、环保为根本出发点,占地面积、空间要小,耗水耗电量小。

5、操作方便灵活,分选过程稳定,结构简单,便于维护管理。

红星机器是用户综合评价较高的矿山机械设备生产厂家,规模大、实力强、制造工艺先进,能为用户的生产提供性能更高、稳定性更强的设备,降低了用户在生产中的投入,保证了用户在作业中获取更高的经济和社会效益。

河南红星机器免费咨询电话:0371—67772626

技术参数

型号 生产能力
(t/h)
DL2000 15-40
DL1500 8-16
LL1200 4-6
LL900 2-3
