摇床

摇床

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度0.15-2mm
  • 生产能力10-60t/d
  • 床面清洗水量10-150t/d

性能特点:无需药剂、节省成本、耗能低、便于管理,且可一次性得到成品精矿和尾矿,程序简单、省时省力,选别效果佳。

7*24小时服务热线0371-6777 2626

摇床简介

摇床是用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久,并不断开发创新,从前期的直条床面基础上发展到单曲波床面(上世纪70年代);到双曲波床面摇床(上世纪90年代),摇床具有选别效率高、结构紧凑、操作便利等特点,受到众多用户的青睐,在多个领域均有应用。

红星厂家生产的摇床具有多种型号,可满足不通话规模企业的生产需求,设备在国外、国外均有较大的市场,设备质量得到了用户的肯定。

摇床图片

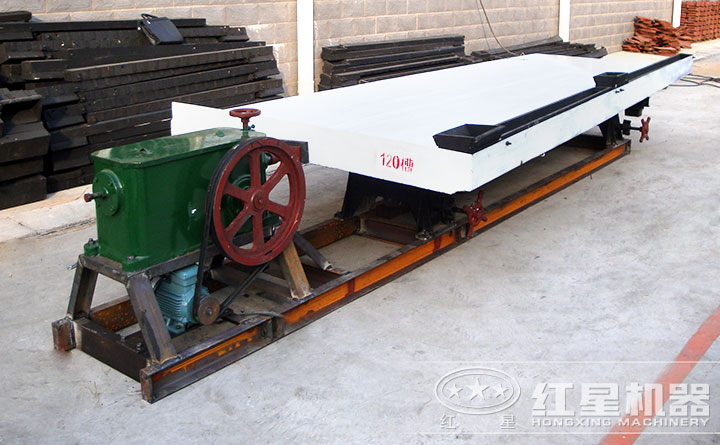

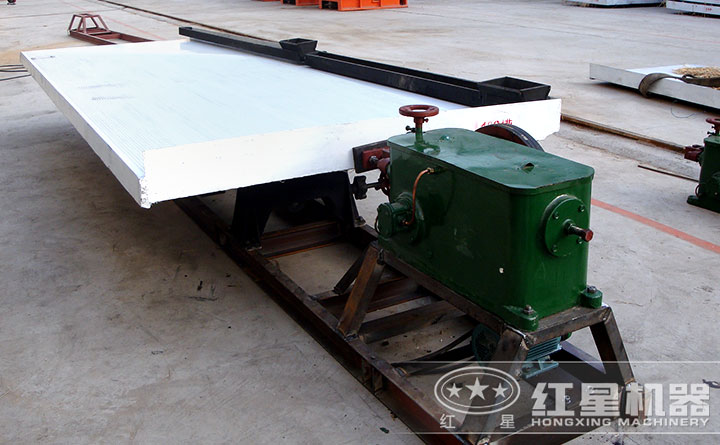

配置了电机的摇床

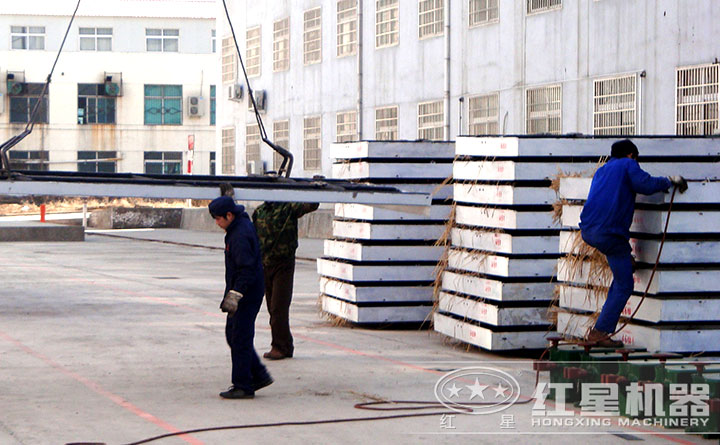

厂区摆放床面的作业人员

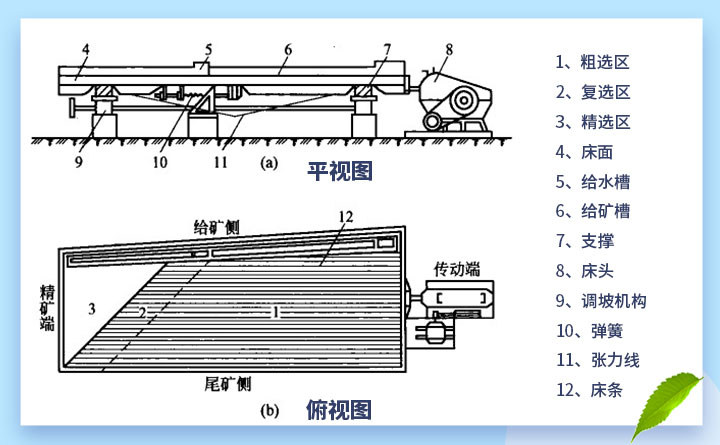

摇床主要结构

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。作业中设备电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

摇床主要结构

摇床工作原理

摇床选矿是一个倾斜的床面上借助机械石板对称往复运动和薄层斜面水流等联合作用,使矿粒在床面上松散分层,分带,从而使矿物按密度不同来进行分选的过程。

摇床的优势

1、安装简易操作简单、成本低、性价比高、耐用。

2、选别效率好,且一次得出精矿和尾矿。

3、与传统工艺相比不用药剂、耗能低便于管理

4、具有富集比高、容易控制、投资低见效快等优点。

5、易损件使用寿命长、不需要经常更换。

摇床优势

摇床生产厂家

市场上拥有较多的摇床生产厂家,红星是其中用户综合评价较高,实力较强的一家,生产的设备采用成熟的制造工艺,选用了较为好的原材料,为用户提供的设备型号多、质量可靠,而且厂家还为用户提供了售前、售中、售后服务,保证了设备在作业中的连续、安全、稳定运转,帮助用户在作业中获取更大的经济和社会盈利。

公司生产的设备在保证设备质量的前提下,因是直营企业,所以对于摇床的价格定位也是较经济实惠的,因不同的企业需要选购设备的规格不同,设备的价格也有差别,在线咨询,公司可免费帮助用户制定合适的选购方案,并且对用户所需设备进行优惠报价。

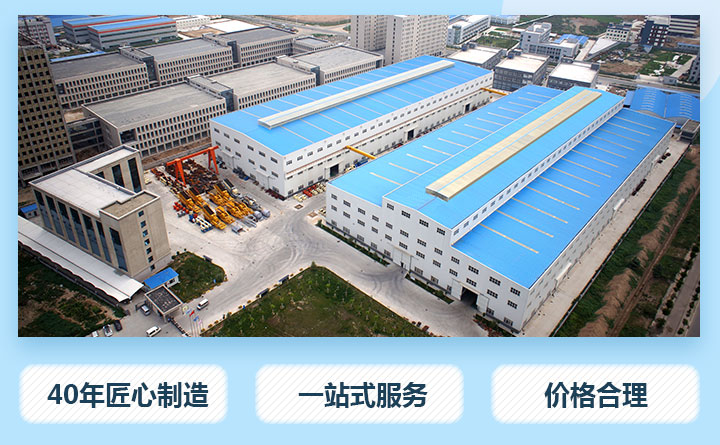

红星厂家

红星厂家

摇床的安装调试

1、安装前产品品质量检测:用户安装前应进行检测,床面各部应符合图纸要求,零部件齐全,外观应完好无损。

2、吊床时应防止边板局部挤压变形及不得碰撞床面。

3、吊装床面前装好连接器及四个连接块,调整好其高度和准确位置,床面安装中心与床头连接器中心一致。

4、各安装连接处检查无误后,空车运转1-2小时。检查床面运转是否平稳,连接部是否松动、摇动或滑动处润滑是否良好,无异常响声,横向坡度调节是否灵活平稳。

5、床面安装后,各连接螺钉孔位应对齐,松紧适度,支撑与连接部位间隙不能过大,防止产生响声和磨损。

6、空车运转无问题或经处理完毕,即可带矿运行。根据床面上矿石运送和分带情况调整矿量大小和给矿浓度,冲程冲次制度,横坡和冲洗水量等因。

床面

摇床操作的要点和操作方法

1、适宜的冲程和冲次。冲程和冲次是适宜值主要与入选物料的粒度,摇床负荷及矿石密度有关。

2、适宜的床面横向坡度。

3、冲洗水大小要适宜。

4、给矿量适当且均匀。

5、给矿浓度适宜。

6、物料在入选前的准备。

7、物料在床面的分带和产品的截取。

摇床厂家

用户想对红星机器生产的摇床以及其他设备有更详细的了解,欢迎广大有需要的用户前来咨询、订购,我们将尽心为每一位用户服务。

河南红星机器免费服务电话:0371—67772626

技术参数

名 称粗砂摇床细砂摇床矿泥摇床
床面尺寸长度(mm)445044504450
传动端宽(mm)185518551855
精矿端宽(mm)154615461546
最大给矿粒度(mm)20.50.15
给矿量(t/d)30-6010-2015-25
给矿浓度(%)25-3020-2515-25
行程(mm)16-2211-168-16
频率(f)45-4848-5350-57
床面清洗水量(t/d)80-15030-6010-17
床面横向坡度(°)2.5-4.51.5-3.51-2
床面纵向坡度(%)1.40.92----
床面尖灭角(°)32-424042
选矿面积(㎡)7.67.67.6
床面长度比2.62.62.6
床面端面形状矩形锯齿形三角形
电机功率(kw)1.11.11.1
传动机构偏心连杆机构
