红星机器颚式破碎机

红星机器颚式破碎机

采用成熟的破碎工艺,运用数字化部件加工设备,设备的破碎效率更高、寿命更长,作业中设备的排料口调节范围大,适应性更广。

  • 进料粒度≤1500mm

  • 生产能力1-2200t/h

  • 安全环保国家环保认证

咨询24小时咨询热线 0371-67772626

  • 30秒级人工响应
  • 整机限年保修
  • 24小时免费提供方案设计

红星机器位于河南郑州,规模大、综合实力强,主要生产的设备有破碎机、磨粉机、球磨机、浮选机、磁选机及其他矿山配套设备。公司拥有专业技术团队,熟练的制造精英,专业的销售人才,同时信誉与服务同在,保障了设备的精工制造,在河南郑州矿山行业具有强有力的竞争力。

红星机器颚式破碎机属红星机器热门设备,该设备拥有红星机器特色,与市面上的传统机相比,结构更合理、性能更强大、型号更齐全,可谓是传统机的升级版,受到了建筑、化工、矿山等行业消费者的青睐。

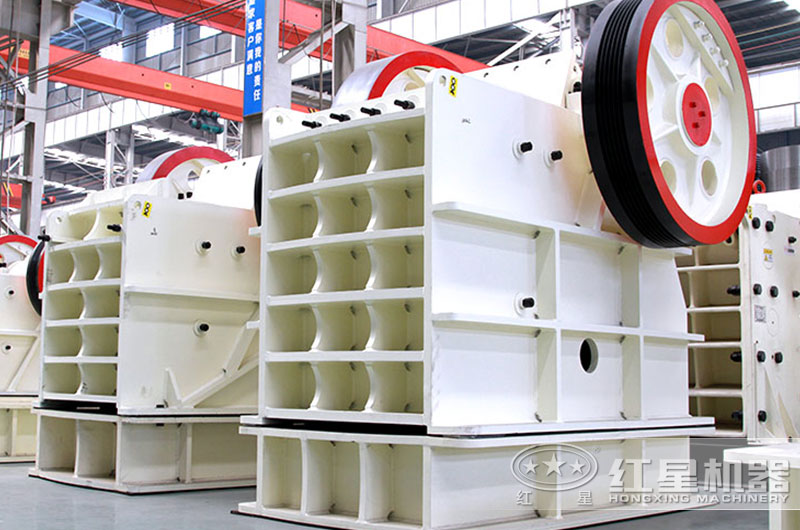

红星机器颚式破碎机

红星机器颚式破碎机应用范围

红星机器颚式破碎机(简称红星机器颚破)适用于破碎粒度≤1500mm的高硬度矿石、岩石、矿渣等,如河卵石、石灰石、石英石、铁矿石、铜矿石、花岗岩、玄武岩、辉绿岩、建筑垃圾等,应用领域广泛,涉及到冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等多领域,根据型号的不同,可用于矿石、岩石的粗碎、中碎和细碎。

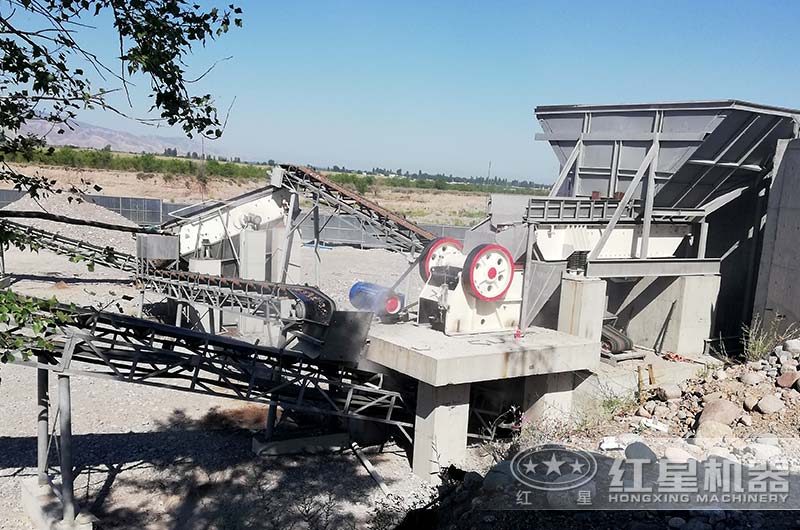

颚式破碎机的应用范围

红星机器颚式破碎机结构特点

1、动颚板悬挂吊轴承采用了有自润滑性的合成树脂材料制成,能显著地减轻重量和减少填加润滑油的频繁工作,树脂轴承富有埋进夹杂物的能力,还可以防止轴面的擦伤和磨损。

2、肘板端部采用滚动副接触。肘板上下板和端板为组合形式,如咬入不可破碎物料时,可使肘板翅曲而切断动力,以防止主要部件的破坏。

3、偏心轴和连杆头的支承均采用耐强力冲击的滚动轴承,因此操作和维修方便。

4、破碎腔深度大,适用于破碎大块矿石,从破碎腔剖面形状可以看出,它对矿石的咬入角小,因此破碎矿石时易于很好的咬住矿石,而不使其反跳。

5、在排矿口附近采用了非阻塞形破碎断面,能有效地防止颚板的局部磨损,并改善了破碎效果,同时可得较大的破碎比。

红星机器颚式破碎机工作原理

红星机器颚式破碎机是采用曲动挤压对矿石进行破碎的。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

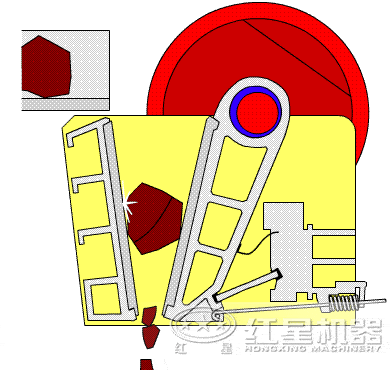

颚式破碎机原理图

颚式破碎机原理图

红星机器颚式破碎机安装要点

1、需安装在水泥地基上,且要与厂房地基隔离,安装顺序为先安装机架,再安装其他部件。

2、机架安装时,与混凝土之间需垫一些诸如硬木、橡胶之类的可以吸收振动的东西。同时,要求其横向和纵向水平度小于0.2mm。

3、偏心轴滑动和机架之间的接触面积应不小于80%,其间的间隙应当小于0.07mm。

4、连杆安装之前需先用汽油或者煤油将其清洗,然后再涂抹一层油后进行后续安装。

5、动颚的安装顺序是特殊行动颚组件的安装,再将其安装在机架上。

6、安装齿板时,需采用螺栓或者是楔块将其固定在机架前壁或者是动鄂上,且两者之间的接触面必须要平直。

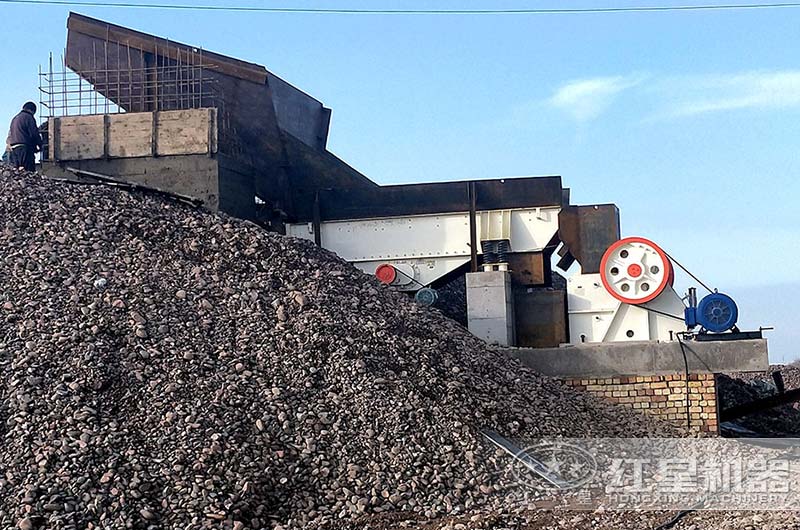

颚式破碎机作业现场

物料经颚式破碎机破碎后成品

颚式破碎机及物料成品图

红星机器颚式破碎机备受青睐的几大因素

1、厂家所生产的红星颚式破碎机采用成熟的生产工艺,选用优质的原材料,所生产出的颚式破碎机质量更高、稳定性更强,在作业中能为客户创造的经济效益更大。

2、厂家完善的售前、售后服务不但有效减少了消费者在选购设备上花费的时间和精力,而且降低了设备安装、调试时间,保证了客户后期生产的连续和高效性。

3、虽然厂家生产的设备质量高、型号齐全,但是红星厂家在对设备定价会综合市场、用户、实际情况等进行综合考虑,然后再仅仅定价,设备价格合理、经济,能为客户节省5%-10%以上的费用投资。

红星厂区俯视图

红星厂家规模大、实力强、售后完善,不仅能为客户选购设备,而且如客户需要,厂家支持设备定制,从而使消费者在作业中收获更高的经济和社会盈利,红星机器颚式破碎机价格,可直接“在线咨询

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
