河南郑州球磨机生产厂家/小型球磨机结构与工作原理

球磨机介绍

球磨机是物料被破碎之后,再进行粉碎的关键设备之一,广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

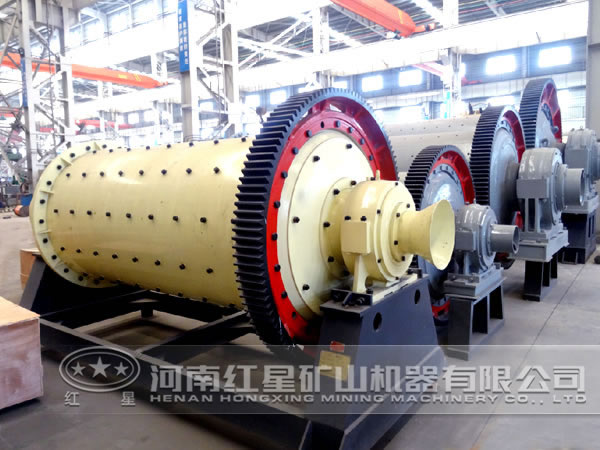

球磨机

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等几部分组成,中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性,本机运转平稳、性能可靠, 根据物料及排矿方式,可选择小型干式球磨机和小型湿式格子型球磨机。

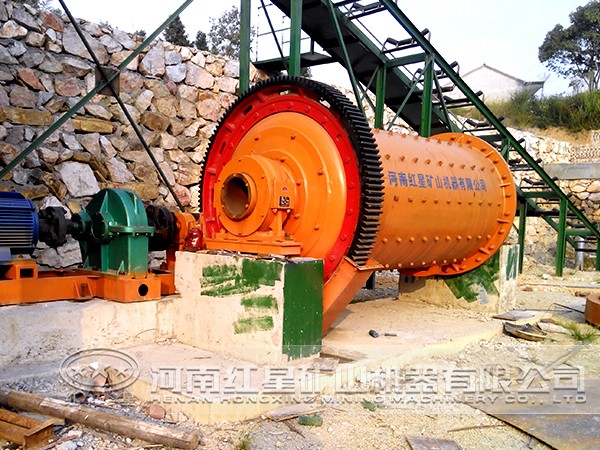

红星球磨机工作现场,配置有磁选机,球磨机,皮带输送机,细碎机等设备。磁选生产线可以用来分选铁钴镍等磁性矿物质。另外永磁筒式除铁器,还可以用来除去物料中的铁物质和铁杂质。大多用于输送机尾端。

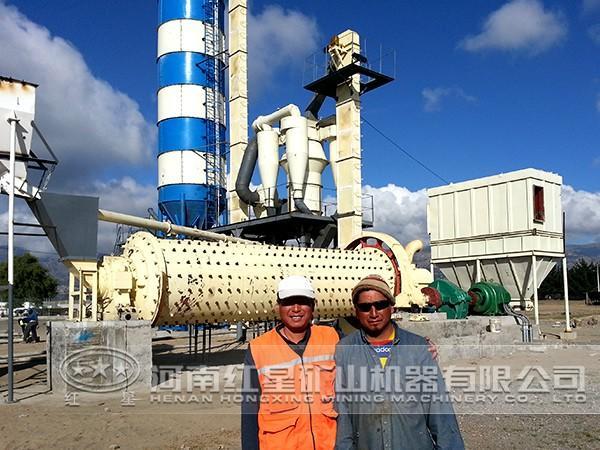

球磨机工作现场

球磨机/小型球磨机结构与工作原理

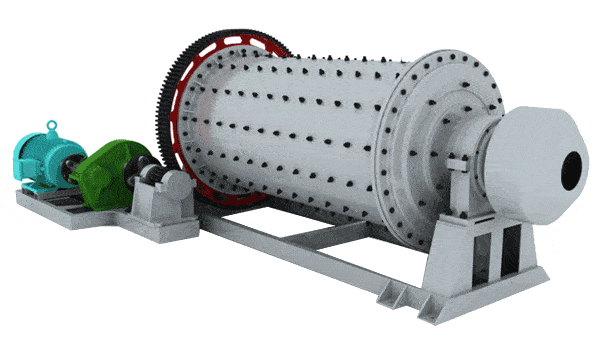

球磨机结构图

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机,物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用,物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨,粉状物通过卸料箅板排出,完成粉磨作业。

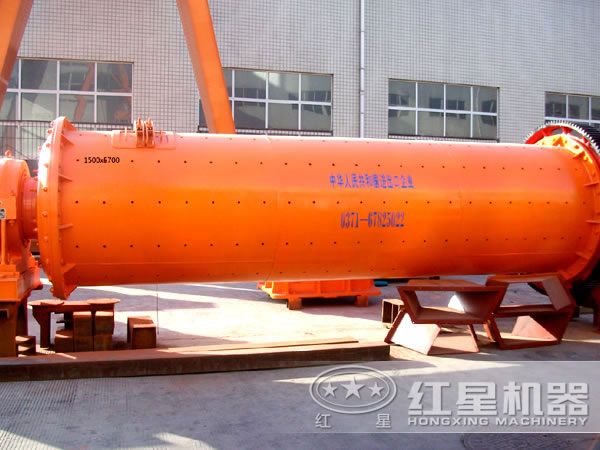

球磨机生产厂家

球磨机

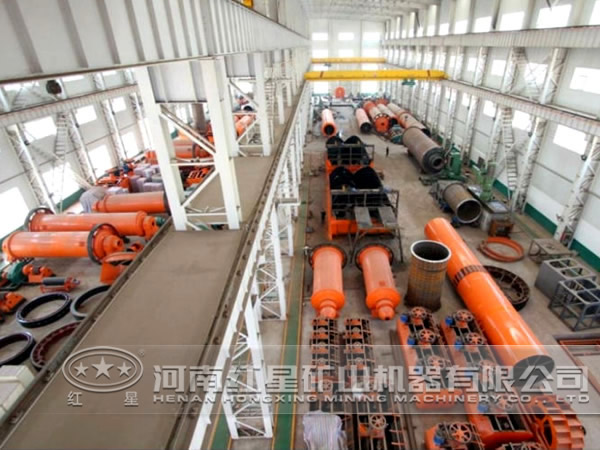

球磨机生产厂家

专业的球磨机生产厂家,首选河南郑州红星球磨机生产厂家,本公司主要产品有湿磨机、干式/湿式球磨机、中心传动紧凑型湿式溢流球磨机、选铝灰球磨机等产品,已广泛应用于电力、石化、冶金等近千家企业,在国内享有较高的知名度,并远销海内外。 烟气脱硫湿式球磨机、干法粉磨设备是我公司引进国外先进技术,综合吸收和优化国内成熟的生产技术和运行经验,开发研制的新一代球磨机系列产品,性能可靠、操作简便,能耗低、出力大、效率高,得到了用户的一致认可和应用。

球磨机生产厂家

球磨机技术参数

规格型号 筒体转速
(r/min)
装量球
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.5
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.7
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 12
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 12.8
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 13.8
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 16.8
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 21
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 29
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 35.5
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 34.8
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 42
Ф2100×7000 23.7 26 ≤25 0.074-0.4 8-48 280 56.6
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 51.8
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 60
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 69
Ф2700×4000 20.7 40 ≤25 0.074-0.4 12-80 380 94
Ф2700×4500 20.7 48 ≤25 0.074-0.4 12-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 137
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 158
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 175
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 252
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 203
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 218
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 238
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525

注:参数为部分球磨机技术参数。 我公司生产球磨机从Ф900×1800到Ф3200×4500等系列型号球磨机,也可根据用户需求定制。

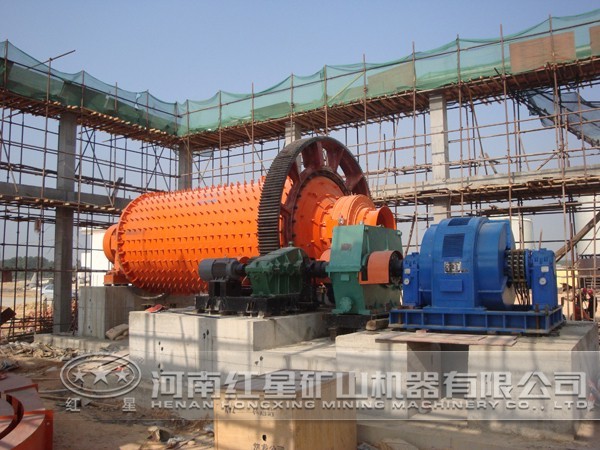

设备安装现场

球磨机安装现场图
