红星讲述破碎机工作原理

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以 点击在线咨询 与我们在线交谈,或者拨打我们的客服电话0371-67772626

专业品质服务,省心,更省钱,立即咨询即享特惠!!

0371-67772626 在线交谈

碎石机是指排料中粒度大于三毫米的含量占总排料量50%以上的破碎摧毁机械。破碎功课常按给料和排料粒度的大小分为粗碎、中碎和细碎。常用的砂石设备有颚式破碎机反击式破碎机冲击式破碎机复合式破碎机锤式破碎机,立式破碎机,旋回破碎机、圆锥式破碎机辊式破碎机等几种。

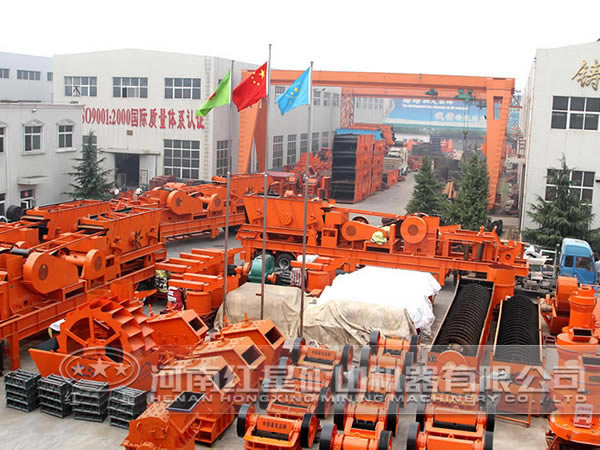

红星机器厂区图

红星反击式破碎机工作原理

物料进入板锤的作用区时先受到板锤的首次冲击而初次破碎,并同时获得动能,高速冲向反击板。物料与反击板碰撞再次破碎后,被弹回到板锤的作用区,重新受到板锤的冲击。如斯反复进行,直到被破碎成所需的粒度而排出机外。与锤式破碎机比拟,反击式破碎机的破碎比更大,并能更充分地利用整个转子的高速冲击能量。但因为板锤极易磨损,它在硬物料破碎的应用上也受到限制,通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

红星反击式破碎机是利用板锤的高速冲击和反击板的回弹作用,使物料受到反复冲击而破碎的机械。板锤固装在高速旋转的转子上,并沿着破碎腔按不同角度布置若干块反击板。

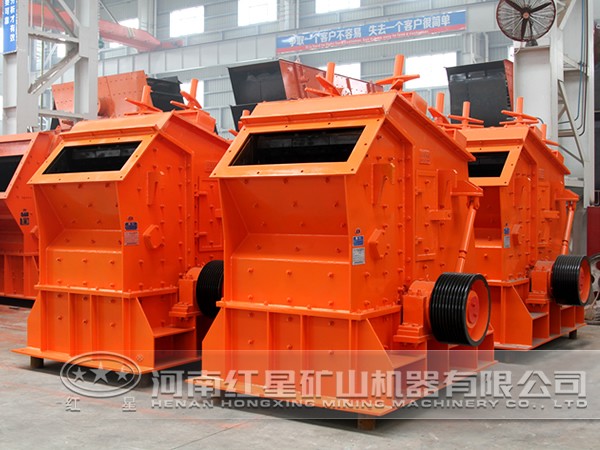

反击式破碎机

将锤式破碎机的锤头换为钢环的红星环式碎煤机,是锤式破碎机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料,因而可获得更细的产品,主要用来为发电厂破碎煤炭,但也可用于石膏、盐化工原料和一些中硬物料的破碎。

红星锤式破碎机工作原理

具有破碎比大、排料粒度平均、过破碎摧毁物少、能耗低等长处。但因为锤头磨损较快,在硬物料破碎的应用上受到了限制;另外因为篦条怕堵塞,不宜于用它破碎湿度大和含粘土的物料。这种破碎机通常用来破碎石灰石、页岩、煤炭、石膏、白垩等中硬以下的脆性物料。

红星锤式破碎机是利用锤头的高速冲击作用,对物料进行中碎和细碎功课的破碎机械。锤头铰接于高速旋转的转子上,机体下部设有篦条以控制排料粒度。送入破碎机的物料首先受到高速运动的锤头的冲击而初次破碎,并同时获得动能,高速飞向机壳内壁上的破碎板而再次受到破碎。小于篦条缝隙的物料被排出机外,大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨,直至小于篦条缝隙后被排出。

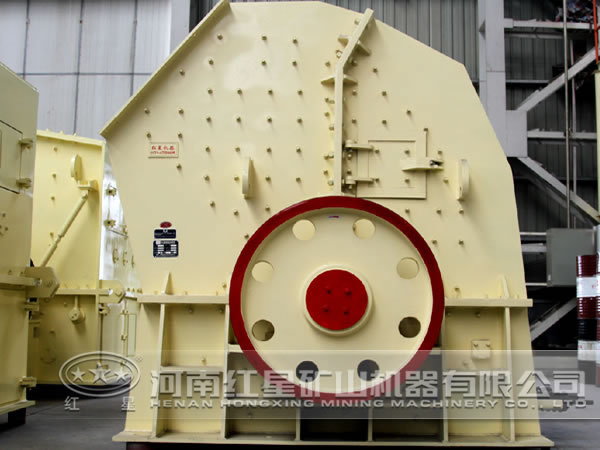

锤式破碎机

红星辊式破碎机工作原理

辊式破碎机是利用辊面的摩擦力将物料咬入破碎区,使之承受挤压或劈裂而破碎的机械。当用于粗碎或需要增大破碎比时,常在辊面上做出牙齿或沟槽以增大劈裂作用。辊式破碎机通常按辊子的数目分为单辊、双辊和多辊破碎机,适于粗碎、中碎或细碎煤炭、石灰石、水泥熟料和长石等中硬以下的物料。

西蒙式弹簧保险圆锥破碎机超载时,锥形壳体迫使弹簧压缩而使其自身升高,以便增大排料口,排出非破碎物。排料口的调整靠调整套来进行,滚动固装着壳体的调整套即可借助其外圆上的螺纹来带动壳体上升或下降,以改变排料口的大小。红星液压圆锥破碎机的保险和调整方式与红星液压旋回破碎机的相同。

对辊破碎机

红星圆锥破碎机工作原理

圆锥破碎机的排料口较小,混入给料中的非破碎物更易导致事故,且因中、细碎功课对排料粒度要求严格,必需在衬板磨损后及时调整排料口,因而圆锥破碎机的保险和调束装置较之粗碎功课更为必要。

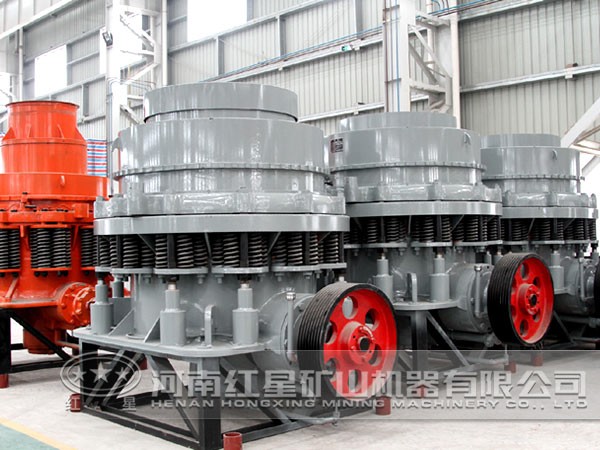

圆锥破碎机

红星圆锥式破碎机的工作原理与旋回破碎机相同,但仅合用于中碎或细碎功课的破碎机械。中、细碎功课的排料粒度的平均性一般比粗碎功课要求的高,因此,在破碎腔的下部须设置一段平行区,同时,还须加快破碎锥的旋回速度,以便物料在平行区内受到一次以上的挤压。中细碎功课的破碎比较粗碎功课的大,故其破碎后的疏松体积就有较大的增加。为防止破碎腔可能因此引起梗阻,在不增大排料口以保证所需的排料粒度的条件下,必需通过增大破碎锥下部的直径来增大总的排料截面。

红星旋回破碎机工作原理

用两种方式实现排料口的调整和过载保险:一是采用机械方式,其主轴上端有调整螺母,旋转调整螺帽,破碎锥即可下降或上升,使排料口随之变大或变小,超载时,靠堵截传动皮带轮上的保险销以实现保险;第二种是采用液压方式的红星液压旋回破碎机,其主轴坐落在液压缸内的柱塞上,改变柱塞下的液压油体积就可以改变破碎锥的上下位置,从而改变排料口的大小。超载时,主轴向下的压力增大,迫使柱塞下的液压油进入液压传动系统中的蓄能器,使破碎锥随之下降以增大排料口,排出随物料进入破碎腔的非破碎物(铁器、木块等)以实现保险。

红星旋回式破碎机是利用破碎锥在壳体内锥腔中的旋回运动,对物料产生挤压、劈裂和弯曲作用,粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横梁中部的衬套内,其下端则置于轴套的偏心孔中。轴套滚动时,破碎锥绕机器中央线作偏心旋回运动它的破碎动作是连续进行的,故工作效率高于颚式破碎机。到70年代初期,大型旋回破碎机每小时已能处理物料5000吨,较大的给料直径可达2000毫米。

另外,为知足不同排料粒度的要乞降补偿颚板的磨损,还增设了排料口调束装置,通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响出产,也可采用液压装置来实现保险和调整。有的颚式破碎机还直接采用液压传动来驱动动颚板,以完成物料的破碎动作。这两类采用液压传动装置的颚式破碎机,常统称为液压颚式破碎机。

红星颚式破碎机工作原理

单肘板式红星颚式破碎机动颚板的上下运动有促进排料的作用,而且其上部的水平行程大于下部,易于破碎大块物料,故其破碎效率高于双肘板式。它的缺点是颚板磨损较快,以及物料会有过破碎摧毁现象而使能耗增高。为了保护机器的重要部件不因过载而受到损坏,常将外形简朴、尺寸较小的肘板设计为薄弱环节,使它在机器超载时首先发生变形或断裂。

颚式破碎机

到二十20世纪80年代,每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简朴的圆弧摆动,故又称简朴摆动颚式破碎机;后者在作圆弧摆动的同时还作上下运动,故又称复杂摆动颚式破碎机。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学产业等众多部分,破碎抗压强度不超过320兆帕的各种物料。

红星颚式破碎机是利用两颚板对物料的挤压和弯曲作用,粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成,当两颚板靠近时物料即被破碎,当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简朴、工作可靠和能破碎坚硬物料等长处而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等产业部分。
