振动颚式破碎机的轴承保持架的受力情况分析

轴承是振动颚式破碎机的重要部件之一。由于轴承径向游隙、偏心负荷的作用，随轴承转速的提高，轴承保持架与滚动体之间转速差别也越大。在滚子进入和离开载荷区时，它在短时间内的变化也较明显。轴承保持架与滚动体的加速度和减速度也会使轴承保持架与滚动体之间产生巨大的切向力，滚动体的切向力越大，轴承保持架与滚动体的加量越大，这种切向力越大。轴承保持架的受力分析如下文。

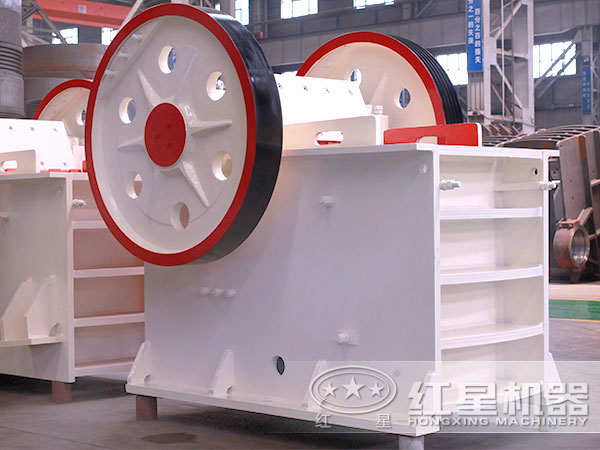

颚式破碎机

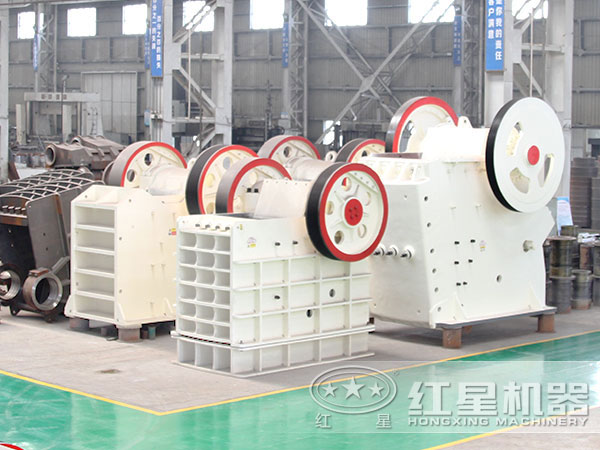

颚式破碎机作业现场

振动颚式破碎机是在偏心负荷的作用下工作的，轴承时刻受到高频高加速度作用，一般可达几十倍于重力加速度，这种加速度会引起保持架和无载滚动体在外部加速度方向的惯性力。这些惯性力主要是由保持架来承受的。以这种高频高加速度作用的滚子引导保持架为例，来说明惯性力和支撑效应的影响，作用于过梁重心的过梁惯性力和作用于保持架重心圈体惯性力，由载荷区内滚动体所支承的过梁完全承受。而作用于滚动体重心的惯性力只把它的切向力作用于保持架过梁，其径向分力只施加在内圈或外圈上。

保持架过梁总的支承效应也可以分解成径向分量和切向分量，对于挡边引导的保持架，支承效应只出现在保持架圈体和挡边之间，过梁所承受的也只有滚动体切向分量和自由运动状态受到干扰所造成的过梁负荷。因此挡边引导保持架过梁的外部负荷明显低于滚子引导保持架过梁的负荷。

颚式破碎机生产车间

轴承保持架应选用实体保持架外圈引导定心方式，由于振动过程中滚子与保持架不可避免的存在着冲击。采用实体保持架可大大提高保持架的结构强度，可承受高转速时的保持架自身离心力。采用实体保持架外圈的挡边来引导定心与用内圈引导相比，不仅润滑冷却效果好，而且外圈的挡边来引导的实体保持架自身离心力，迫使保持架偏移的方向总是较厚的一边受磨损，而且不平衡离心力可以在工作中自动得到改善。关于颚式破碎机的更多资讯欢迎免费在线咨询。
