解读简摆颚式破碎机的两种结构

作者:红星机器发布时间:2013-08-30 00:00:00

简摆颚式破碎机为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。简摆颚式破碎机常见的有两种结构:通用结构和液压型结构,下面对这两种结构作详细介绍。

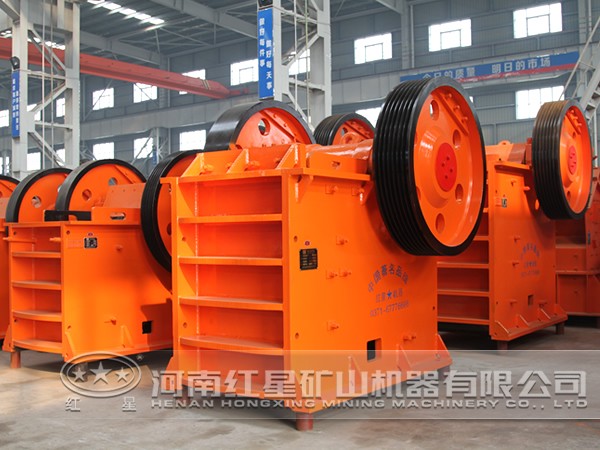

简摆颚式破碎机

1、通用结构

定颚、动颚上都装有衬板,衬板上有齿牙,有助于破碎物料。心轴的两端有轴承支承,其上安有连杆。连杆的连杆头与杆身分开制造。电动机通过V带带动带轮和偏心轴。在连杆下方的凹槽中,装有推力板支座,前推力板及后推力板分别支承于支座上。破碎腔的侧壁上安有用螺钉或楔条固定的锰钢侧衬板。动颚衬板下方支承在动颚下部的凸台上,上方由楔块压紧。

为了防止破碎机超负荷运行导致破碎机损坏,在零件设计计算时,将后推力板制成较薄弱的一个环节,过负荷时使它首先折断,以保护轴承及机器其他部分不受损害。通常后推力板用铸铁制成,并在中间钻孔或切槽来减小其断面尺寸,过载时它们首先诊断。这种保险装置的缺点是出现事故后处理较为复杂,停车时间较长。

2、液压型结构

改型简摆颚式破碎机的排料口、保险装置均由液压系统组合而成。液压调节排料口装置,利用液压油缸和柱塞来调节排料口的宽度,用手动油泵或电动油泵向液压缸供油,柱塞按要求将推力板推至所需位置后,插入垫板,在机器上工作时,垫板承受后推力板的压力,而柱塞及液压油缸不再承受压力。

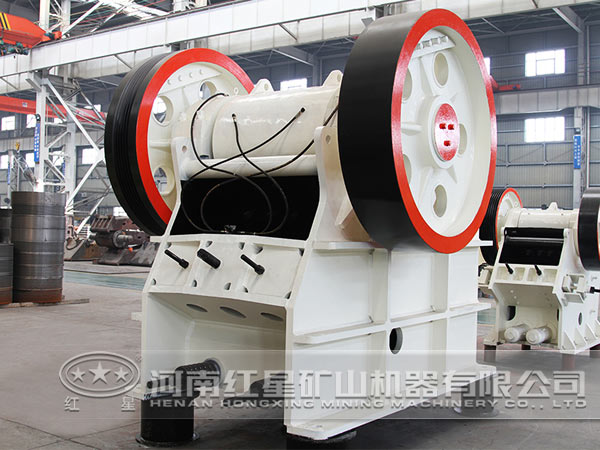

简摆颚式破碎机

该型破碎机有液压保险装置,液压连杆装置。这种连杆上有一个液压油缸和活塞,油缸与连杆上部连接,活塞与连杆下部连接。当出现过载时,通过液压保险装置可起到保险作用,且可不用停机。

红星机器是国内规模较大的矿山机械设备生产厂家之一,为用户提供的颚式破碎机性能更高、价格实惠,欢迎有需要的用户咨询、订购,我们的服务保证令用户满意。
