水泥磨出磨斜槽堵塞问题的改造措施

作者:红星机器发布时间:2016-03-22 13:22:11

某水泥厂拥有两台水泥磨,自投产以来,生产能力一直与预期的相差甚远。经深入追究,问题主要出现在出磨斜槽上,该斜槽的入口以及转弯处频繁出现堵塞,致使生产中不得不停机清理。权衡利弊,该水泥厂对出磨斜槽进行了改造。

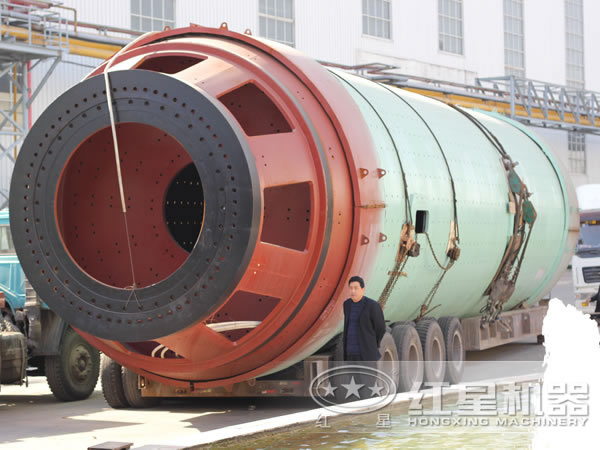

水泥磨

一、堵塞原因分析

1、空气斜槽风机选型偏小,分布不合理,导致斜槽输送能力降低

水泥磨原设计出磨空气斜槽为XZ315空气斜槽,设计较大的输送能力120t/h,在斜槽的入料端配一台离心风机,风机的风量为2700m³/h,压力为6400Pa,经理论计算该空气斜槽离心风机应选风量为3000m³/h,压力为6400Pa的离心风机,特别是该水泥磨的出磨斜槽长达55米,而且转弯多,阻力损失大,当饱磨或磨的工况发生变化时,出磨斜槽的输送能力表现为不足,容易在斜槽入口和转弯处发生堵塞现象,应考虑多台风机并用,并且在选择风机上,应加大风量的储备系数。

2、出磨斜槽入料口处空间狭小,物料容易在此处堆积

水泥磨出磨提斗下料管长度偏短,仅为600mm,而且斜槽入口的尺寸偏小,仅为315mm×320mm,入料口处空间狭小,提斗出来的料进入斜槽时,分散得不好,没有缓冲空间,容易聚集,堵塞几率高。

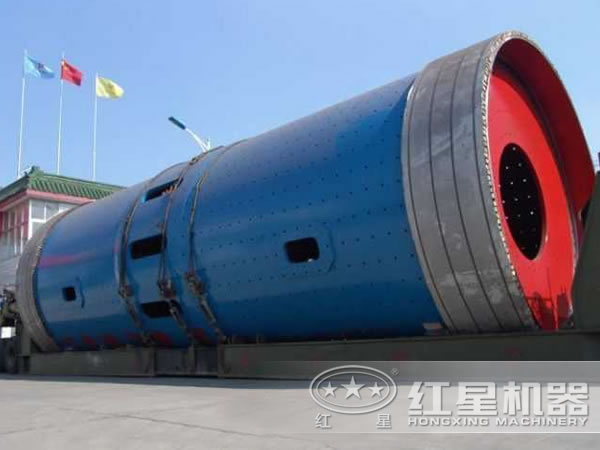

水泥磨

二、改造原则

由于HZ315空气斜槽的较大的能力是120t,而水泥磨的能力较高为90~100t,如果将HZ315斜槽的输送能力充分发挥,满足水泥磨的输送平衡是极有可能的,本着降低投资和充分利旧的思路,首先考虑对现有系统进行完善,如效果不明显再考虑更换出磨斜槽。

三、改造措施

1、增加空气斜槽的输送风量

每台出磨斜槽在第二个转弯处增加一台风量为1000m³/h,压力为6400Pa的离心风机,增加空气斜槽的输送风量,加大输送能力。

2、扩大出磨空气斜槽入料口尺寸

由于出磨提斗和出磨斜槽的相对位置已固定,在不增加提斗高度的前提下,为改善出磨物料的分散性,可以考虑将空气斜槽入料口尺寸扩大,降低物料聚集的几率,即将出磨下料管和斜槽交界的尺寸由315mm×320mm改为315mm×1500mm。

水泥磨改造

3、出磨斜槽的收尘风管扩径

理论上出磨斜槽的观察孔处应为负压,空气斜槽的离心风机吹入的风由斜槽收尘风机全部排走,该公司水泥磨出磨斜槽的观察孔处为正压,出磨斜槽收尘风机风量为3500m³/h,大于斜槽风机风量(斜槽风机风量2700m³/h),正常来说,出磨斜槽观察孔处应为负压。形成正压的主要原因是:出磨斜槽收尘器的进口风管直径偏小(直径为Φ140mm),阻力大,影响系统排风量,将其扩径为Φ260mm的管道,解决了风量平衡问题。

通过上述改造,斜槽的堵塞问题从根本上得到了杜绝,水泥磨产量基本稳定在了设计水平,也为企业创造了可观的经济效益。总的来说,该厂水泥产量低的原因还在于前期水泥磨选型的不恰当,红星机器生产多种型号的水泥磨设备,设计新颖,产量高,完全避免的上述问题,欢迎莅临选购,咨询热线:0371-67772626。
