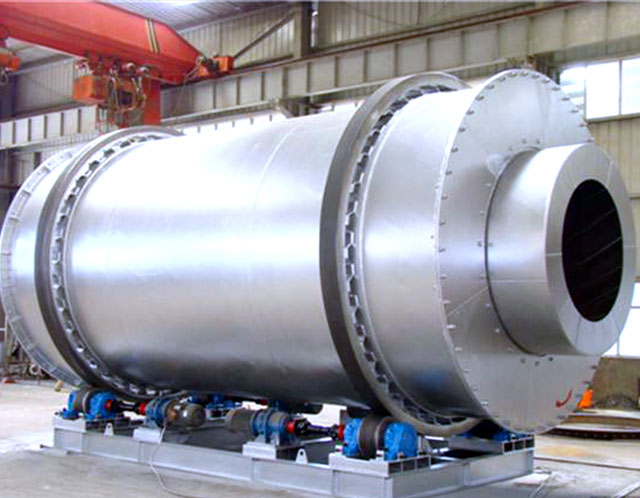

沙子烘干机

沙子烘干机

适应性强,设备的自动化程度高,对沙子的干燥中投入的人力、物力少,总的费用低,无漏风现象,有效解决了作业中密封难的问题。

  • 筒径×筒长Φ1.2×8.0m-Φ3.6×28m

  • 生产能力1.9-76.0t/h

  • 安全环保国家环保认证

咨询24小时咨询热线 0371-6777 2626

  • 60秒级人工响应
  • 整机限年保修
  • 24小时免费提供方案设计

沙子是纯天然的物质或是机制砂,含有很多水分和杂志,沙子烘干机的问世,无疑是解决了沙子除湿的问题,为我们的繁琐工作减少了负担。

烘干机采用特殊技术,结合国内砂石行业实际情况研制的高效烘干设备,它具有结构合理,故障率大大减少。沙子烘干机是一种处理大量物料的干燥器。由于运转可靠、操作弹性大、适应性强、处理量大,广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。

沙子

沙子烘干机结构组成

1、原料装载系统:包括入料带式输送机、煤泥打散装置,刮板输送机(加装变频调速)以实现随时调节给料量的大小,确保均匀连续给料,并能保证干燥机入料口的密封性能。

2、燃烧供热系统:选用煤泥烘干专用热风炉、燃料上煤机、鼓风机等设备,确保向干燥系统提供稳定的高温热介质。

3、干燥脱水系统:选用密封给料箱、螺旋推进器、滚筒干燥机、排料箱等设备,完成高水分物料与高温热介质的质热交换。

4、环保除尘系统:选用旋风除尘器、螺旋输送机或星形锁气器、引风机、湿式除尘器等设备回收干燥产品中的微细颗粒,同时实现尾气达标排放。

5、配电测控系统:选用成套配电装置、测控操作台、工业电视监控系统、就地箱、电动执行器等电气设备实现干燥系统集中或就地自动控制。

6、产品运输系统:选用一部胶带运输机将干后产品运输到用户指定位置,其中靠近干燥机出料口的设备采用耐热且密封性能良好的输送设备。

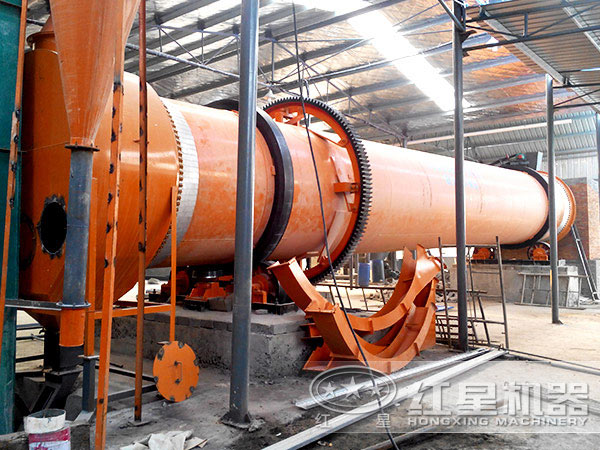

沙子烘干机

沙子烘干机工作原理

沙子由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入沙子烘干机(黄沙烘干机)内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得 以干燥,然后在出料端经皮带机或螺旋输送机送出。在沙子烘干机(黄沙烘干机)筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

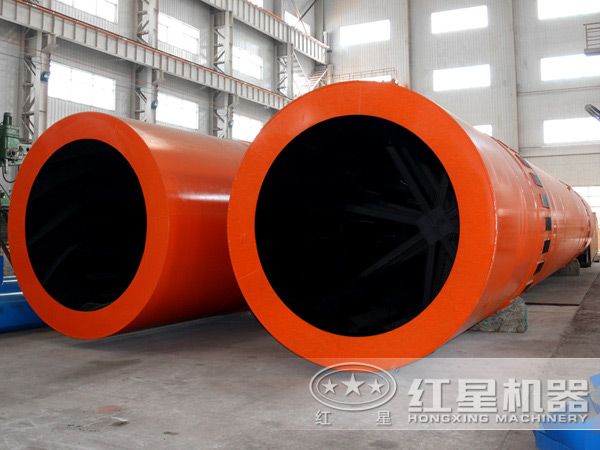

沙子烘干机

沙子烘干机性能特点

1、沙子烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;

2、沙子烘干机采用顺流干燥方式,热空气与湿物料由同一侧进入干燥机,可以利用高温空气获得很高的蒸发强度,干燥机出口温度低,热效率高;

3、沙子烘干机可根据不同的物料性质改变运行参数,使物料在干燥机筒体内能够形成稳定的全断面料幕,质热交换更为充分;

4、沙子烘干机采用新型给料、排料装置,杜绝了立式烘干机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;

5、沙子烘干机实现了“零水平推力”,大大减少了挡托轮的磨损,筒体运转平稳可靠;

6、沙子烘干机采用“调心式托轮装置”,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗。

沙子烘干机

红星机械在国内是有名的烘干机厂家,从而更好的为烘干机的发展做着积极的准备。红星机器沙子烘干机技术好,参数设定方便快捷,传动系统简洁,工作更加可靠,维修保养更加方便,具有开拓广阔的市场空间,欢迎新老客户莅临考察。

沙子烘干机价格咨询热线:0371-67772626


技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
