钢渣球磨机

钢渣球磨机

预约到厂免费专车接送,欢迎您到厂参观考察!

  • 进料粒度≤25mm
  • 处理能力0.65-615t/h
  • 安全环保国家环保认证

性能特点:设备部件之间的衔接好,并且没有惯性冲击,运行平稳,故障率低,采用滚动轴承,摩擦小,能耗量低,设备易于启动。

7*24小时服务热线0371-6777 2626

钢渣简介

随着我国钢铁行业的飞速发展,钢渣的生成量也随之增加。钢渣如果不能很好的处理,不仅会影响正常的钢铁生产,而且大大占用了土地资源,产生大量粉尘,造成严重的环境污染,因此,钢渣处理的好坏不但影响着钢铁企业的节能减排,也与环境及社会的可持续发展息息相关。

钢渣的处理一般经过球磨、分级、磁选,其中球磨过程尤为重要。由于传统球磨机缺少针对性,因此无法达到理想的处理效果。河南红星矿山机器有限公司生产了一种钢渣专用磨机——钢渣球磨机,其具有结构设计合理,处理量大 工作等特别优势,能够有效提高钢渣的利用率,是处理钢渣的较好的设备。

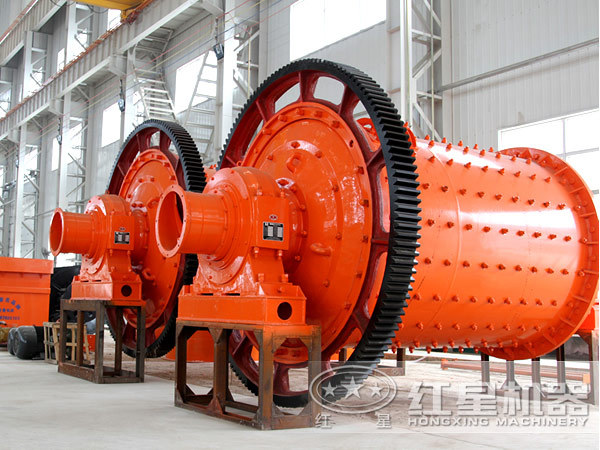

钢渣球磨机

钢渣球磨机结构组成及工作原理

钢渣球磨机主要由给料部、进料部、筒体部、出料部、传动部、基础部、起重装置、主电机及电控箱等部分组成。

钢渣球磨机其工作原理是由电动机通过减速机直接带动周边大齿轮减速传动,驱动回转机构旋转。筒体内部装有适当的磨矿介质(钢球),磨矿介质在离心力或者摩擦力的作用下,被提升到一定的高度,然后呈抛落状态落下。欲磨制的物料由给料口连续地进入筒体内部,然后被运动着的磨矿介质粉碎,并通过格子板和连续给料的力量将产品排除机外,以进行下一段工序处理。

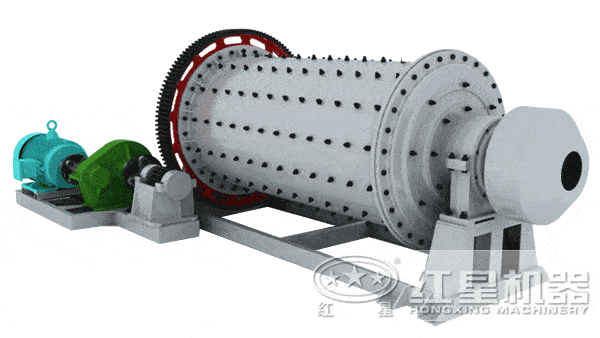

作业原理图

钢渣球磨机结构优势

1、设备主轴承选用一对双列调心滚子轴承,具有极高的径向载荷能力,还能够补偿一定的同轴度误差。

2、机器齿轮采用斜齿传动,易于调整,且具有寿命长、传动平稳、噪音低、承载能力强等优势。

3、钢渣球磨机筒体增加起重装置,能够将筒体顶起,便于检查和维修及更换主轴承。

钢渣球磨机的调试工作

1、电机转向,电机空运转6h,电压电位在设计范围内,轴承温度在40℃左右。

2、带负荷磨机运转20h(不加钢球及物料)。

3、确保各润滑点的润滑情况正常。

4、磨机运转要平稳,不可有异常噪声,齿面接触要良好。

5、球磨机各轴承温度不能超过50℃。

6、磨机空负荷运转后,将25%钢球加入磨机筒体内,再加入50%的物料,确保运转无异常后,每30min各加入5%的钢球及物料,并连续给入,直到磨机达到满负荷,且连续运转48h。

7、各部件要运转平稳、无振动。

8、主电机的电流值要在允许的范围内。

9、运转48h后,检查大小齿轮的啮合情况和螺栓是否有松动。

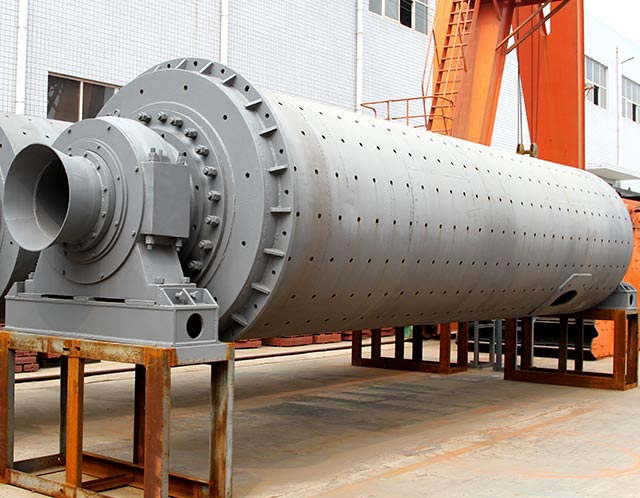

安装就绪,准备作业的球磨机设备

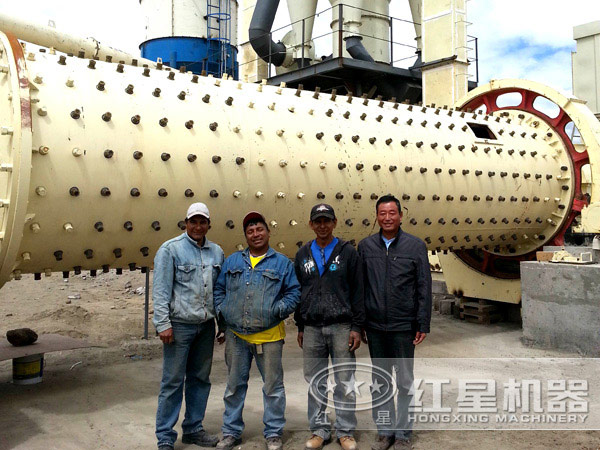

已经安装就绪,准备作业的设备

钢渣球磨机是河南红星矿山机器有限公司针对钢渣特性,采用特殊科学技术研发生产的,能够使钢渣得到资源化处理,有效减少土地占有面积,减少粉尘污染,使环境质量得以改善,欢迎新来客户前来咨询选购,公司生产的设备有现货,欢迎咨询、订购,免费在线咨询,有公司专业人员为你答疑解惑。

技术参数

规格型号筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×180036-381.5<200.075-0.890.65-218.55.85
Ф900×3000362.7<200.075-0.891.1-3.5226.98
Ф1200×2400363<250.075-0.61.5-4.83013.6
Ф1200×3000363.5<250.074-0.41.6-53714.3
Ф1200×450032.45<250.074-0.41.6-5.85515.6
Ф1500×300029.77.5<250.074-0.42-57519.5
Ф1500×45002711<250.074-0.43-611022
Ф1500×57002812<250.074-0.43.5-613025.8
Ф1830×300025.411<250.074-0.44-1013034.5
Ф1830×450025.415<250.074-0.44.5-1215538
Ф1830×640024.121<250.074-0.46.5-1521043
Ф1830×700024.123<250.074-0.47.5-1724543.8
Ф2100×300023.715<250.074-0.46.5-3615545
Ф2100×450023.724<250.074-0.48-4324556
Ф2100×700023.726<250.074-0.412-4828059.5
Ф2200×450021.527<250.074-0.49-4528054.5
Ф2200×650021.735<250.074-0.414-2638061
Ф2200×700021.735<250.074-0.415-2838062.5
Ф2200×750021.735<250.074-0.415-3038064.8
Ф2400×30002123<250.074-0.47-5024558
Ф2400×45002130<250.074-0.48.5-6032072
Ф2700×400020.740<250.074-0.422-8038095
Ф2700×450020.748<250.074-0.426-90480102
Ф3200×45001865<250.074-0.4按工艺条件定630149
Ф3600×45001790<250.074-0.4按工艺条件定850169
Ф3600×600017110<250.074-0.4按工艺条件定1250198
Ф3600×850018131<250.074-0.445.8-2561800260
Ф4000×500016.9121<250.074-0.445-2081500230
Ф4000×600016.9146<250.074-0.465-2481600242
Ф4000×670016.9149<250.074-0.475-2521800249
Ф4500×640015.6172<250.074-0.484-3062000280
Ф5030×640014.4216<250.074-0.498-3862500320
Ф5030×830014.4266<250.074-0.4118-5003300403
Ф5500×850013.8338<250.074-0.4148-6154500525
