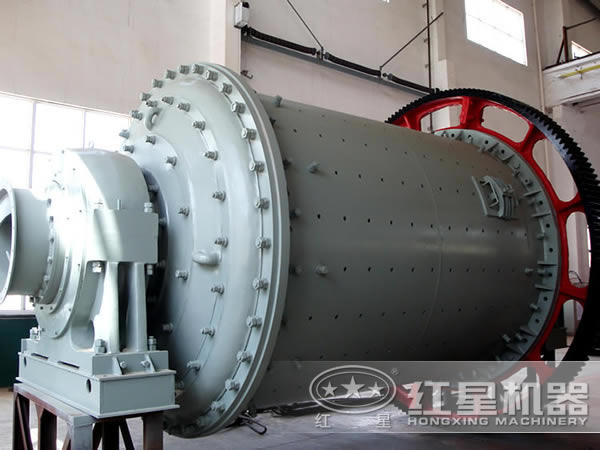

圆锥球磨机是选矿生产中常见的一种球磨机,改变了原有的磨机结构,使机体、底架一体化,安装时可一次并放在基础平面上,主轴承采用双列调心滚子轴承,可降低能耗30%,提高细粒度、处理能量增加15 ~ 20%。
圆锥球磨机广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

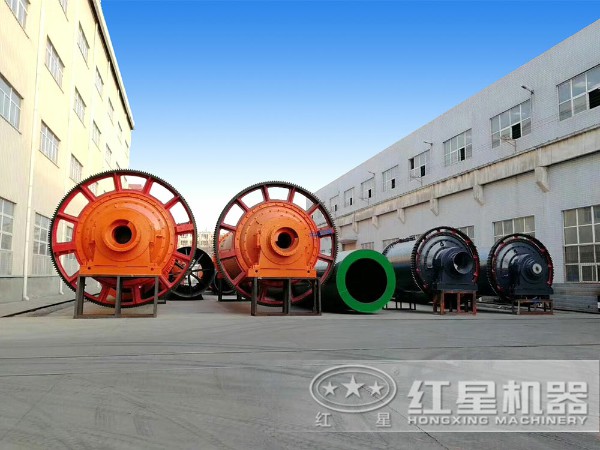

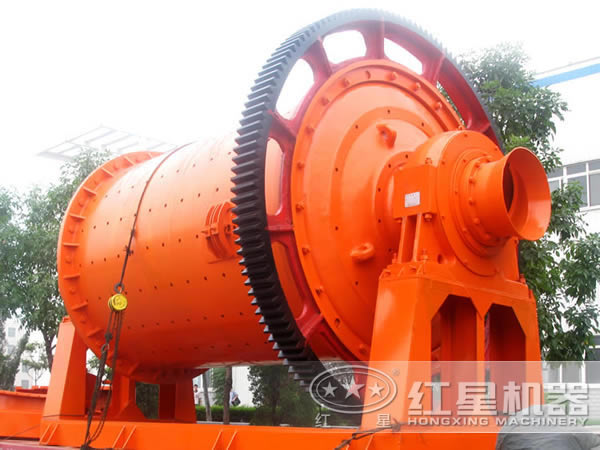

球磨机及发货图

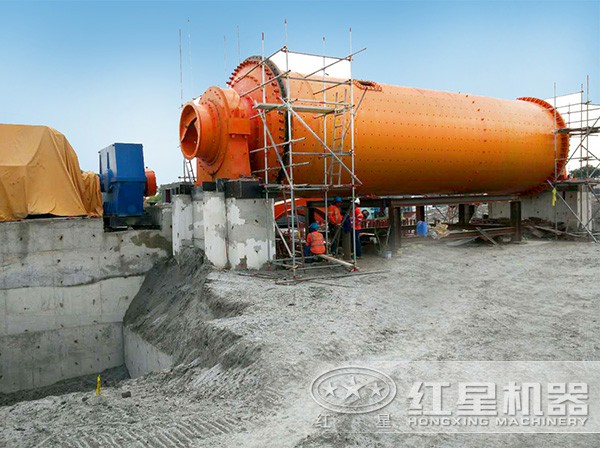

圆锥球磨机作业现场图
其传动方式仍采用传统球磨机完全相同的开放式周边齿轮传动方式,不同之处是机器工作筒体支承在两端的滚动轴承上,该机还在出口端增加了一段锥体段,这种传动方式较传统球磨机具有明显的节能效果。
它采用了大型滚动轴承代替传统的滑动轴承,由于滚动磨擦阻力明显小于滑动磨擦阻力,因此圆锥球磨机比传统球磨机节能效果好。

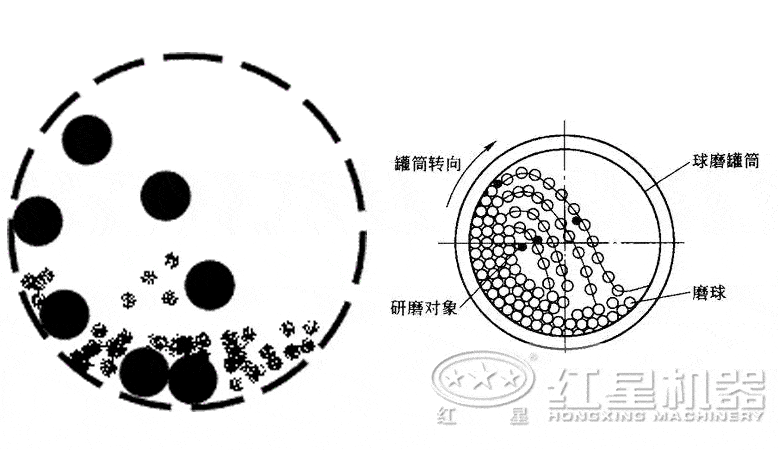

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机,物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用,物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨,粉状物通过卸料箅板排出。
1、传动采用滚动轴承代替滑动轴承,极大降低摩擦力,启动容易、节能20-30%。
2、出料端采取锥型设计,既增加容积,又迫使锥体端的物料和钢球分级,愈接近出料口、钢球直径愈小,增加反复研磨作用。
3、采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,降低了能耗。
4、采用整体机架,便于土建施工和设备安装。
5、大排矿口,生产能力大。
6、直径2.1米以下磨机采用整体机架,便于土建施工和设备安装。
7、油雾润滑装置,保证大小齿轮润滑可靠。
红星机器是国内销量较好的圆锥球磨机厂家,生产工艺成熟、成熟,所选原料耐磨性强,作业中的损耗小,所提供的设备质量高、稳定性强,因厂家是直销型企业,没有中间商赚取差价,所以对于设备的价格定位是非常实惠的,这不但能有效减少企业在生产中不必要的投资,而且因设备过硬的质量,使得设备在作业中具有更高的连续性,能为企业创造更大的经济和社会盈利,红星不同规格型号圆锥球磨机价格请“免费在线咨询”。
圆锥球磨机生产厂家
用户想对我公司生产的圆锥球磨机或其他设备有更详细的了解,可来厂参观,我们将为客户提供更完善、周全的服务,保证让用户满意,河南红星机器随时恭候广大用户到来。
红星机器选购热线:0371-67772626
规格型号 | 筒体转速 (r/min) | 装球量 (t) | 进料粒度 (mm) | 出料粒度 (mm) | 产量 (t/h) | 电机功率 (kw) | 总重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
