球磨机的种类介绍

作者:红星机器发布时间:2011-07-19 00:00:00

球磨机主要的工作部分是回转圆筒,一般是两端支承,一端出料并由电动机经过传动装置变速后带动,另一端喂料。筒中装有球、段、棒等研磨介质,与物料一起被回转筒体不断带起抛落冲击、研磨将物料磨碎。球磨机具体类型很多,其差别在于所装载的研磨介质、进出料方法、传动与支承方式的不同。各种型式球磨机,现归纳如下。

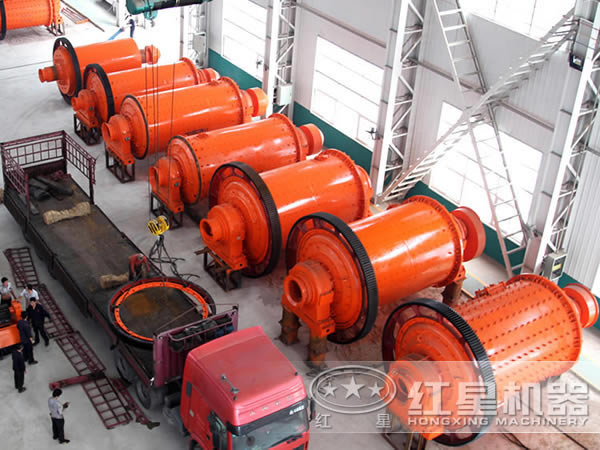

各种型号的球磨机

各种型号的球磨机

一、按所装研磨介质的不同来分

1、球磨机:筒体内装钢球或钢段,这种球磨机使用普通。

2、棒磨机:简体内装钢棒作为粗磨机介质,这种磨机产品粒度均匀。

3、砾磨机:用砾石、卵石、瓷球为研磨介质,花岗岩、瓷料等衬板,用于生产白色或色彩水泥以及陶瓷工业用。

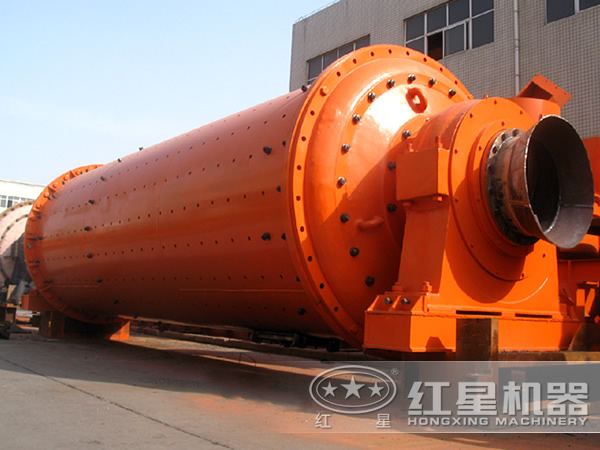

球磨机

球磨机

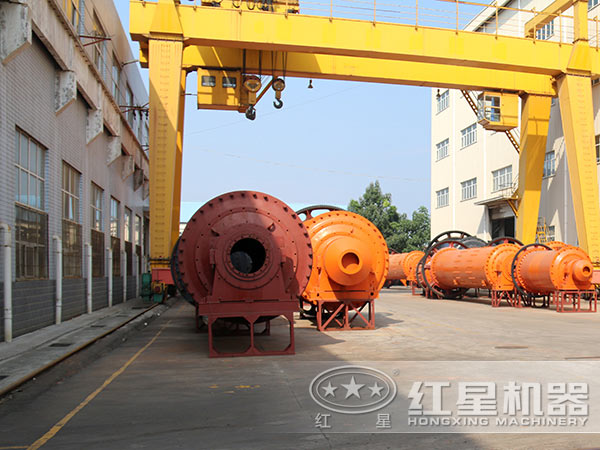

球磨机车间

球磨机车间

二、按筒体的形状分

1、短筒形球磨机:筒体长度与直径之比L/D1.0~1.5(图1中a、c),一般用于粗磨或一级磨。

2、长筒形球磨机:筒体长度和直径之比L/D1.5(图1中b、d),当L/D之值增加至3~7则称为管磨机,管磨机内部分隔为几个仓,称为仓式管磨机,这种磨机在水泥厂用的较多。

3、圆锥形球磨机。筒体仍为圆筒形,两端盖成圆锥形,其L/D=0.25~1.0,如图1中(c)所示。

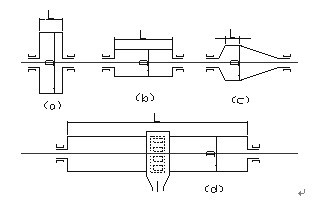

图 1 球磨机按筒体形状及卸料方式分类

三、按卸料方式分

1、中心卸料。这种球磨机出料口是在球磨机中心轴孔,其中又分为:

(1)溢流式中心卸料:如图2中a、c,这种球磨机在粉磨时,磨内料面必须高出卸料口,而使物料溢流而出,工作时料球装的多,磨内结构简单,而操作不灵活,粉磨过程不宜调整。

(2)格子式卸料球磨机:为克服上述缺陷在磨尾装有格子式提升板以帮助卸料,如图2中b,这类球磨机在水泥厂多。

2、周边卸料。

这种球磨机的卸料是在筒体的周壁,如图表2中d,实际上它相当于两台端部周边卸料球磨机的合体,而使设备紧凑,材料省,单位动力产量高,为新的一种球磨机,多用于有选粉机的圈流系统。

四、按传动方式分

1、中心传动。由卸料端经空心轴直接与减速机出轴联接,由电动机带动,传动轴的中心与简体中心线一致(图2中a)。

2、边缘传动球磨机。这种球磨机的传动装置是将电动机的动力经过减速机后,传到与球磨机筒体中心线相平行的传动轴上,在经过这根轴上的齿轮带动装在球磨机筒体上的大齿轮,使球磨机回转(图2中b)。

3、摩擦传动。仍属于边缘传动球磨机,它是由安装在筒体上的轮带与主动轴上的拖轮相摩擦而传动。

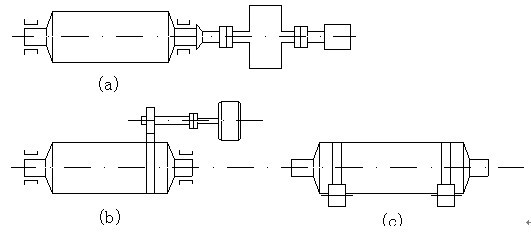

图 2 球磨机按传动装置分类

五、按是否加水区分

球磨机本身是一种将矿石磨成粉末的设备,在选矿过程中会一边磨矿一边加水,此时球磨机将矿石磨成矿浆,然后矿浆再用于进一步的选矿作业,如磁选,或者浮选。这种球磨机就是湿式球磨机。如下图所示 :

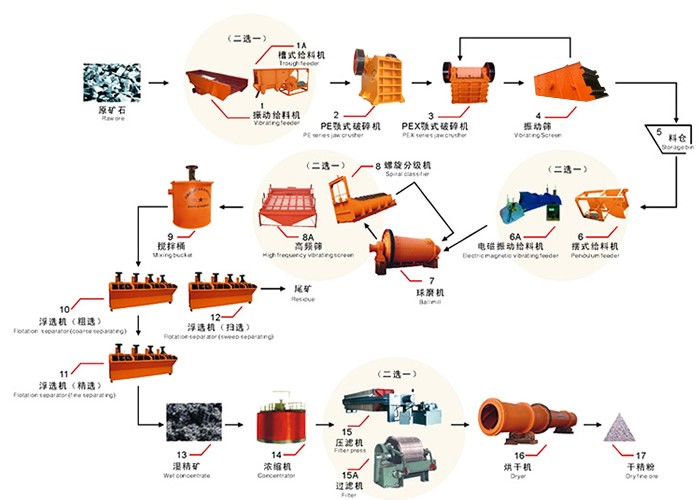

选矿生产线

另外,球磨机也可以不加水直接工作,此时球磨机可以将矿石磨成粉,干燥的粉末,也可以是非金属,如陶瓷,粘土,玻璃原料,瓷砖原料,耐火材料等,这种球磨机叫干式球磨机。如下图所示:

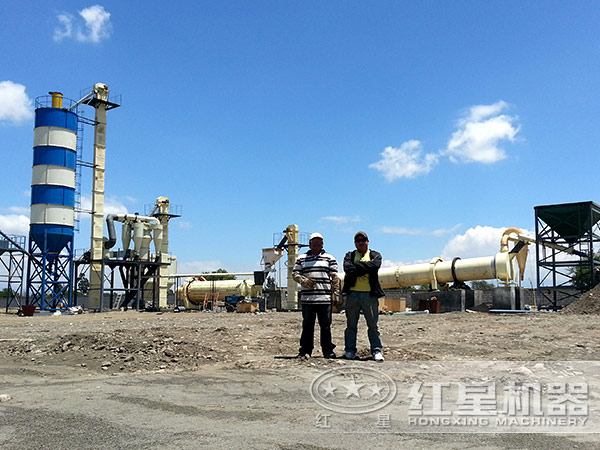

干式球磨机磨粉现场

干式球磨机现场

六、其他分类

其他还可以按支承方式分为轴承支承与托锟支承,或两者混合支承等。按工艺和操作又分为干法磨和湿法磨,间歇磨和连续式磨,其中间歇磨多作为化验室的试验磨,工业生产都用大型连续式磨。
