铁矿石球磨机

铁矿石球磨机

合理的进出料口设计,设备的产量增加,良好的密封性能,避免了粉尘污染,配件之间较高的吻合度使得设备能耗降低,稳定性强。

  • 进料粒度≤25mm

  • 处理能力0.65-615t/h

  • 安全环保国家环保认证

咨询24小时咨询热线 0371-67772626

  • 30秒级人工响应
  • 整机限年保修
  • 24小时免费提供方案设计

铁矿石简介

铁矿石是钢铁制造的重要原材料,在钢铁厂贡献意义巨大。我国铁矿石资源丰富,但多为贫矿,主要以化合物的形式存在,需进行后期选矿提纯。铁矿石选厂常见流程为“阶段磨矿、粗细分级、重-磁-中矿再磨”,此过程中,球磨机用于磨矿必不可少。红星机器专门针对铁矿特性,生产出专用的铁矿石球磨机,在铁矿磨矿工艺中应用广泛。

铁矿石

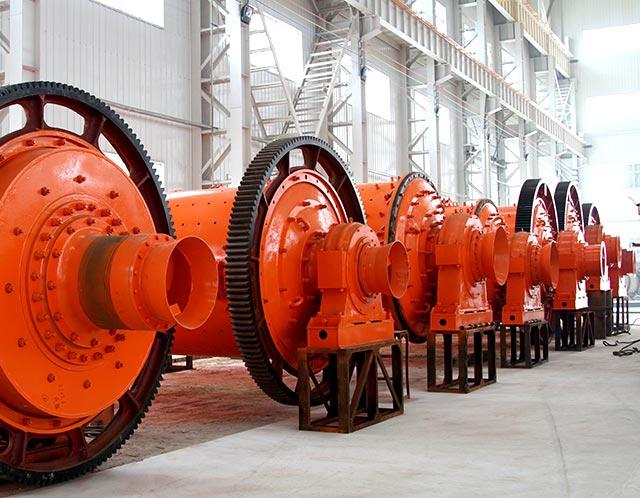

铁矿石球磨机图片实拍

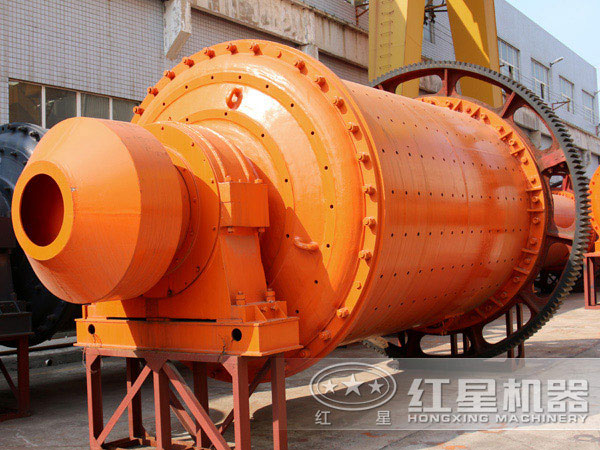

铁矿石球磨机

小型球磨机

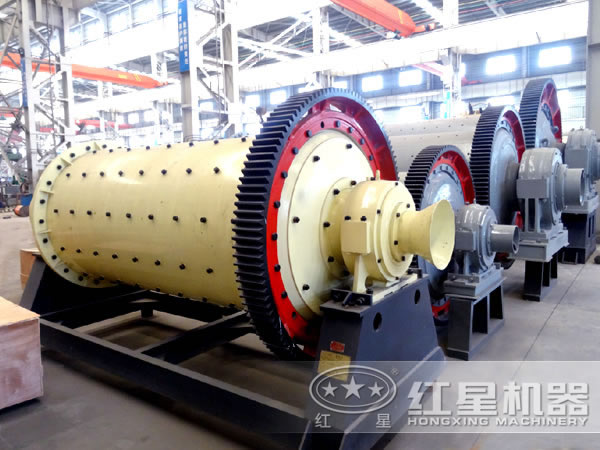

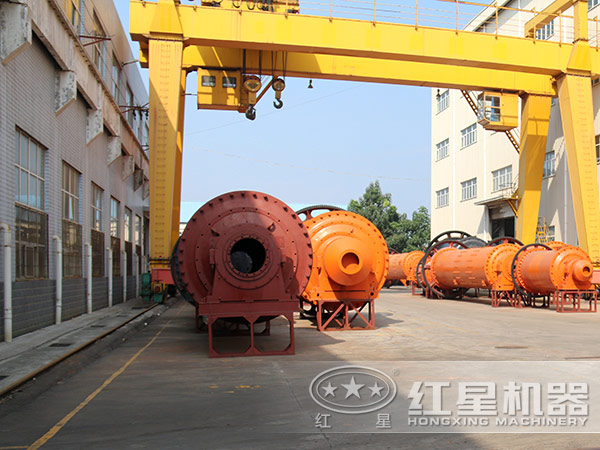

球磨机厂区

铁矿石球磨机结构特点

铁矿石球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。其中,筒体由钢板焊接,内镶有耐磨衬板;中空轴采用铸钢件,内衬可拆换;传动齿轮采用铸件滚齿加工;主轴承采用滑动轴承,其直径大、长度短,仅下部有轴瓦。

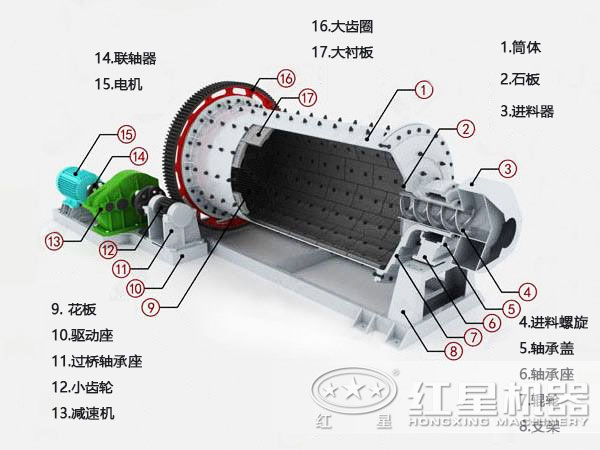

设备结构图

铁矿石球磨机工作原理

该球磨机的筒体为两仓,工作时,电机通过减速装置驱动筒体回转,铁矿首先由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,在阶梯衬板或波纹衬板的摩擦作用及筒体回转的离心作用下,内部钢球被带到一定高度并落下,重击到铁矿上,对其进行初步研磨。之后,铁矿经单层隔仓板进入第二仓,该仓与第一仓的区别之处在于衬板为平衬板,工作原理与第一仓一致,铁矿在第二次进行进一步研磨后,已呈所需粉状,后通过卸料箅板排出,完成粉磨作业。

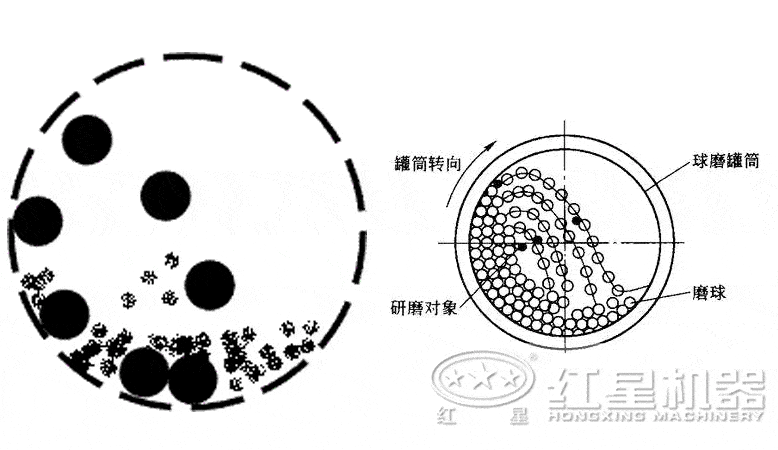

工作原理图

铁矿石球磨机产品优点

1、机体、底架一体化,安装时可一次性吊放在基础平面上。

2、所匹配的电机功率可降低18-25%,节约润滑油近70%,节约冷却水90%左右,综合节能20%以上。

3、采用特殊的内选粉特殊隔仓装置,细磨仓增加了活化装置,磨尾有专用出料篦板,大大提高研磨效率。

4、改滑动轴承为滚动轴承,承载能力大,可是滑动轴承寿命提升5%以上。

5、电动机自耦减压启动,降低起动电流,安全可靠。

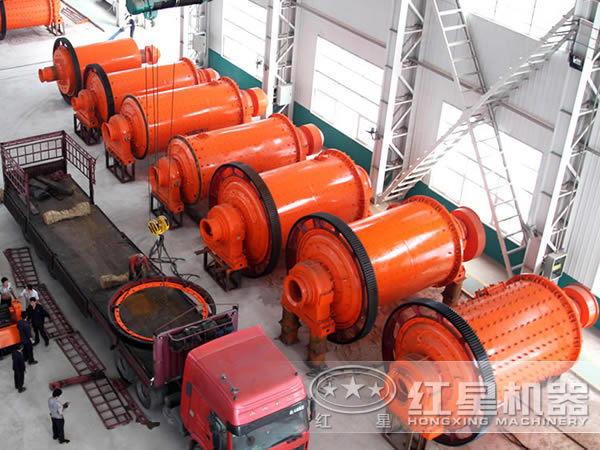

准备装车发货的球磨机

铁矿石球磨机维护保养

1、润滑油检查更换

每隔一个月都要进行新油的更换,如此时润滑油还未用完,应先将其排净,且不可为了省油而省去此步。时刻关注油面高度,每到4小时检查一次,另外,油温也要控制在55℃以内。

2、传动装置检查保养

确保传动轴承和减速机的温度升高不超过55℃,确保齿轮传动过程中无异常噪音,确保传动过程中整机无强烈震动现象,确保电机电流无异常波动。

3、其他维护保养

每天工作前后都要对各连接紧固件进行松动检查,确保其紧固,无漏油、漏水、漏矿现象。每隔一段时间要对易损件的磨损情况进行检查,当衬板磨损程度到70%时,就要考虑对其进行补修或更换,当大齿轮齿轮面磨损严重时对其进行翻面使用。

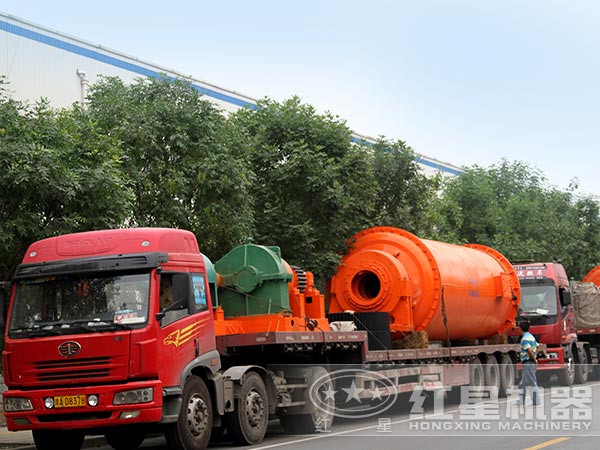

发往山东的球磨机已上路

总的来说,铁矿石球磨机是用于铁矿石粉磨较重要的设备,同时也是红星机器的热门产品,另外,虽然该设备较传统球磨机有了优化升级,但本着为客户谋福利的原则,价格却没有提升,各用户大可不必在价格上有顾虑。欢迎新老客户莅临考察选购,咨询热线:0371-67772626。

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
